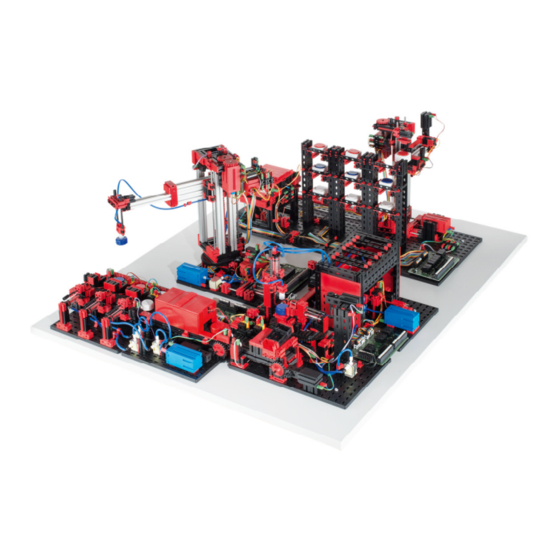

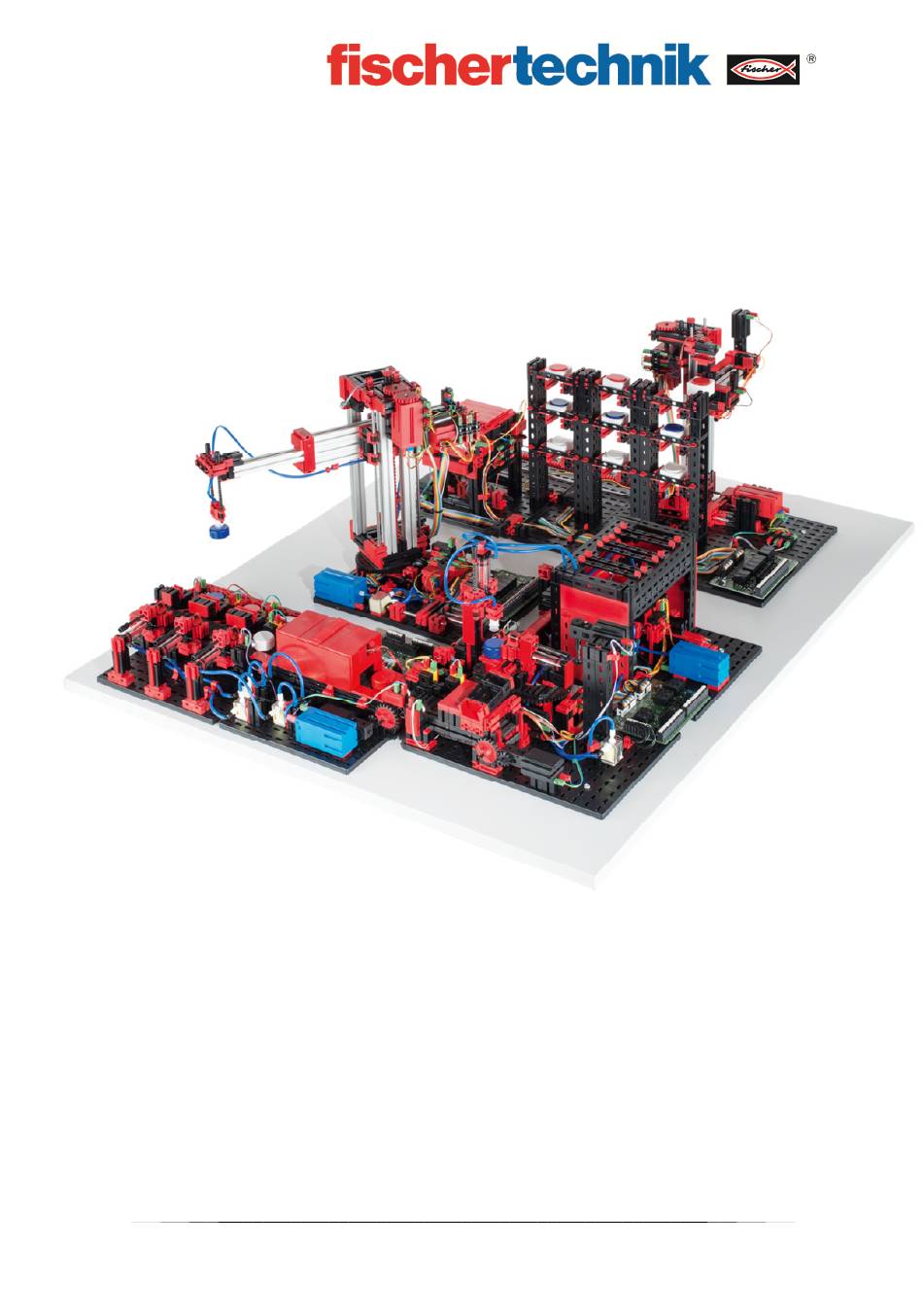

- Seite 1 536634 Fabrik Simulation 24V Factory Simulation 24V...
- Seite 2 Systemanforderungen SPS / System requirements PLC 24V / 4,8A Stromversorgung / Power supply: Digital-Eingänge / Digital inputs: Referenztaster/reference switches: Lichtschranken / light barriers: Spursensor / trail sensor: 1 (2 digital inputs) Zähl-Eingänge / counter inputs: Encoder: 5 (10 counter inputs) Analog-Eingänge / analog inputs: Farbsensor / color sensor: Ausgänge / outputs:...
- Seite 3 Adapterplatine 24V / adaptor-PCB 24V Stiftleisten Anschluss Modell / pin headers to connect model Klemmen für Ventile / Terminals for valves Relais für bidirektionale Motoren / relais for bidirectional motors 17x2 Stiftleiste für Anschluss SPS / 17x2 pin header to connect PLC Klemmen für Anschluss SPS (alternativ zu ST3) / terminals to connect...
- Seite 4 536631 Automatisiertes Hochregallager 24V Automated High-Bay Warehouse 24V Q5/Q6 + B3/B4 A1+A2 Q1/Q2 Q7/Q8 Q3/Q4 + B1/B2...
- Seite 5 Systemanforderungen SPS / System requirements PLC 24V / 1,2A Stromversorgung / power supply: Digital-Eingänge / digital inputs: Referenztaster / reference switches: 4 (I1, I4…I6) Lichtschranken / light barriers: 2 (I2…I3) Spursensor / trail sensor: 1 (2 inputs A1…A2) Zähl-Eingänge: Encoder / encoders: 2 (4 inputs B1…B4) Ausgänge: Bidirektionale Motoren / bidiectional motors:...
- Seite 6 Belegungsplan für Automatisiertes Hochregallager 24V Circuit layout for Automated High-Bay Warehouse 24V Klemme Nr. Funktion Eingang/Ausgang Terminal no. Function Input/Output Stromversorgung (+) Aktoren 24V DC power supply (+) actuators Stromversorgung (+) Sensoren 24V DC power supply (+) sensors Stromversorgung (-) power supply (-) Stromversorgung (-) power supply (-)
-
Seite 7: Alternativer Anschluss Sps 17X2 Stiftleiste / 17X2 Pin Header
Platine 24V 536631 (HRL) Automatisiertes Hochregallager 24V / Automated High-Bay Warehouse 24V Klemmen / Terminals 1-30 Alternativer Anschluss SPS 17x2 Stiftleiste / 17x2 pin header +24V (Aktoren / actuators) +24V (Sensoren / sensors) 0V (GND) 0V (GND) -
Seite 8: Hochregallager Verdrahtung Modell / Warehouse Wiring Model
Hochregallager Verdrahtung Modell / Warehouse wiring model Klemme / Stiftleiste / pin header ST1 Flachbandkabel/ Sensoren+Aktoren Modell / Terminal ribbon cable Sensors +actuators model Referenz horizontal / reference horizontal 24V (Sensor) Fototransistor innen / phototransistor inside 24V (Sensor) Fototransistor außen / phototransistor outside 24V (Sensor) Förderband vorwärts /... - Seite 9 Referenztaster Ausleger vorn / reference switch cantilever front 24V (Sensor) Ausleger vor Q7/Q8 (M4) Ausleger zurück Referenztaster Ausleger hinten / Reference switch cantilever back 24V (Sensor) rot = Spannungsversorgung / red = power supply gelb = Motor über Relais umpolbar / yellow = motor reversable with relays...
- Seite 10 536632 Multi Bearbeitungsstation mit Brennofen 24V Multi Processing Station with Oven 24V Q7/Q8 nicht im Bild / not in the picture: Q1, Q2, Q5, Q6, Q9, Q11, Q12, Q13, I4, I5, I6, I7...
- Seite 11 Systemanforderungen SPS / System requirements PLC 24V / ca. 1,6A Stromversorgung / power supply: Digital-Eingänge / digital inputs: Referenztaster / reference switches: 7 (I1, I2, I4…I8) Lichtschranken / Light barriers: 2 (I3, I9) Ausgänge / outputs: Unidirektionale Motoren / unidirectional motors: 2 (Q3, Q4) Bidirektionale Motoren / bidirectional motors: 3 (6 outputs Q1, Q2, Q5…Q8)
- Seite 12 Belegungsplan für Bearbeitungsstation mit Brennofen 24V Circuit layout for Multi Processing Station with Oven 24V Klemme Nr. Funktion Eingang/Ausgang Terminal no. Function Input/Output Stromversorgung (+) Aktoren 24V DC power supply (+) actuators Stromversorgung (+) Sensoren 24V DC power supply (+) sensors Stromversorgung (-) power supply (-) Stromversorgung (-)
- Seite 13 valve feeder Platine 24V 536632 (FBS) Multi Bearbeitungsstation mit Brennofen 24V Multi Processing Station with Oven 24V Klemmen 1-30 / terminals 1-30 Alternativer Anschluss SPS 17x2 Stiftleiste / 17x2 pin header +24V (Aktoren / actuators) +24V (Sensoren / sensors) 0V (GND) 0V (GND)
-
Seite 14: Bearbeitungsstation Mit Brennofen Verdrahtung Modell / Processing Station Wiring Model
Bearbeitungsstation mit Brennofen Verdrahtung Modell / Processing station wiring model Flachbandkabel Sensoren+Aktoren am Modell Klemme Stiftleiste / pin header ST1 / ribbon cable / sensors+actuators model Referenztaster Drehkranz / reference switch turn-table 24V (Sensor) Referenztaster Drehkranz / reference switch turn-table 24V (Sensor) Lichtschranke Ende Förderband / light-barrier end... - Seite 15 feeder outside 24V (Sensor) Sauger bei Ofen / vacuum position oven 24V (Sensor) Sauger zum Ofen vacuum towards oven Q7/Q8(M5) Sauger zum Drehkranz vacuum towards turn-table Q9 (Leuchte Ofen / lamp oven) Leuchte Ofen / light oven Q10 (Kompressor) Kompressor / compressor Lichtschranke Ofen / light barrier oven 24V (Sensor)
- Seite 16 Schlauchanschlussplan / air line layout plan...
-
Seite 17: Sortierstrecke Mit Farberkennung 24V Sorting Line With Detection 24V
536633 Sortierstrecke mit Farberkennung 24V Sorting Line with Detection 24V Kupplung zu Multi Bearbeitungsstation / coupling to multi nicht im Bild / not in the picture: Q1, Q3, Q4, Q5 processing station... - Seite 18 Systemanforderungen SPS / system requirements PLC 24V / 1,1A Stromversorgung / power supply: Digital-Eingänge / digital inputs: Referenztaster / reference switches: 1 (I1) Lichtschranken / light barriers: 5 (I2, I3, I5…I7) Analog-Eingänge / analog inputs: Farbsensor / color sensor: 1 (A4, Analog 0-10VDC Ausgänge / outputs: Unidirektionale Motoren / unidirectional motors: 1 (Q1)
- Seite 19 Belegungsplan für Sortierstrecke mit Farberkennung 24V Circuit layout for Sorting Line with Detection 24V Klemme Nr. Funktion Eingang/Ausgang Terminal no. Function Input/Output Stromversorgung (+) Aktoren 24V DC power supply (+) actuators Stromversorgung (+) Sensoren 24V DC power supply (+) sensors Stromversorgung (-) power supply (-) Stromversorgung (-)
-
Seite 20: Alternativer Anschluss Sps 17X2 Stiftleiste / 17X2 Pin Header
Adapterplatine 24V / adaptor PCB 24V 536633 (BSO) Sortierstrecke mit Farberkennung 24V / Sorting Line with Detection 24V Klemmen 1-30 / terminals 1-30 Alternativer Anschluss SPS 17x2 Stiftleiste / 17x2 pin header +24V (Aktoren / actuators) +24V (Sensoren / sensors) -
Seite 21: Sortierstrecke Verdrahtung Modell / Sorting Line Wiring Model
Sortierstrecke Verdrahtung Modell / sorting line wiring model Klemme / Flachbandkabel Sensoren+Aktoren Modell / terminal Stiftleiste / pin header ST1 / ribbon cable sensors+actuators model Impulstaster / pulse counter 24V (Sensor) Lichtschranke Eingang / light-barrier inlet 24V (Sensor) Lichtschranke nach Farbs. / light-barrier behind color sensor 24V (Sensor) - Seite 22 Lampe Lichtschranke / lamp light barrier 24V (Sensor) Lampe Lichtschranke / lamp light barrier 24V (Sensor) Q3 (Ventil erster Auswurf, weiß) / Klemme / terminal V1 (valve, first ejector, white) Q4 (Ventil zweiter Auswurf, rot) / Klemme / terminal V2 (valve second ejector, red) Q5 (Ventil dritter Auswurf, blau) / Klemme / terminal V3...
- Seite 23 Schlauchanschlussplan / air line layout plan...
- Seite 24 536630 Vakuum-Sauggreifer 24V Vacuum Gripper Robot 24V Q5/Q6+B5/B6 Q3/Q4 + B3/B4 Q1/Q2+B1/B2...
- Seite 25 Systemanforderungen SPS / system requirements PLC 24V / ca. 0,9A Stromversorgung / power supply: Digitale Eingänge / digital inputs: Referenztaster / reference switches: 3 (I1…I3) Zähl-Eingänge / counter inputs: Encoder: 3 (6 inputs, B1…B6) Ausgänge / outputs: Bidirektionale Motoren / bidirectional motors: 3 (6 outputs Q1…Q6) Kompressoren / compressors: 1 (Q7)
- Seite 26 Belegungsplan für Vakuum Sauggreifer 24V Circuit layout for Vacuum Gripper Robot 24V Klemme Nr. Funktion Eingang/Ausgang Terminal no. Function Input/Output Stromversorgung (+) Aktoren 24V DC power supply (+) actuators Stromversorgung (+) Sensoren 24V DC power supply (+) sensors Stromversorgung (-) power supply (-) Stromversorgung (-) power supply (-)
- Seite 27 Platine 24V 536630 (VKG) Vakuum-Sauggreifer 24V Vacuum Gripper Robot 24V Klemmen 1-30 / terminals 1-30 Alternativer Anschluss SPS 17x2 Stiftleiste / 17x2 pin header +24V (Aktoren / actuators) +24V (Sensoren / sensors) 0V (GND) 0V (GND)
- Seite 28 Vakuumsauggreifer Verdrahtung Modell / vacuum gripper wiring model Klemme / Flachbandkabel Sensoren+Aktoren Modell / terminal Stiftleiste / pin header ST1 / ribbon cable sensors+actuators model Vertikal hoch / vertical axis up Q1/Q2 (M1) Vertikal runter / vertical axis down Encoder Spannungs- Versorgung / 24V (Sensor) encoder power supply...
- Seite 29 Schlauchanschlussplan / air line layout plan...
- Seite 30 Ersatzschaltbilder für Anschluss Trainingsmodelle an Leiterplatte 24V / equivalent circuit diagrams to connect training models to adaptor PCB 24V Die Leiterplatte dient zur Verteilung der Signale von den Anschlussklemmen (Klemme 1…30) zu den Flachbandkabeln des Modells. The PCB passes the signals from the terminals 1…30 to the ribbon cables of the models Legende / legend: Klemme zum Anschluss von Stromversorgung, Ein- oder Ausgang an die SPS (Klemme 1…30) /...
- Seite 31 Sensoren / sensors Bei den Trainingsmodellen kommen folgende Sensoren zum Einsatz: / The following sensors are used in the training models: Taster / switches Lichtschranken / light barriers Bei den Lichtschranken ist zu beachten, dass ein maximaler Strom von 5mA nicht überschritten wird. Bei zu hoher Strombelastung kann der Fototransistor den 24V-Pegel nicht durchschalten.
- Seite 32 Encoder Bei den Encoder-Motoren (nur in Vakuumgreifer und Hochregallager) können Wegstrecken mit einem Quadratur-Encoder (Signal A, B) ermittelt werden. Encoder motors (only in vacuum gripper and high-bay warehouse) can be used to determine distances with a quadrature encoder (signal A, B). Ersatzschaltbild des Encoders (nur 1 Kanal, 2 Kanäle verfügbar).
- Seite 33 By applying a reduced supply voltage to terminal 1, the supply voltage of the motors can be adapted to control the speed. Since only one terminal can be used for supplying the motors, the voltage can only be adjusted simultaneously for all bidirectional motors. Begleitmaterial / tutorials http://www.fischertechnik-elearning.com...
