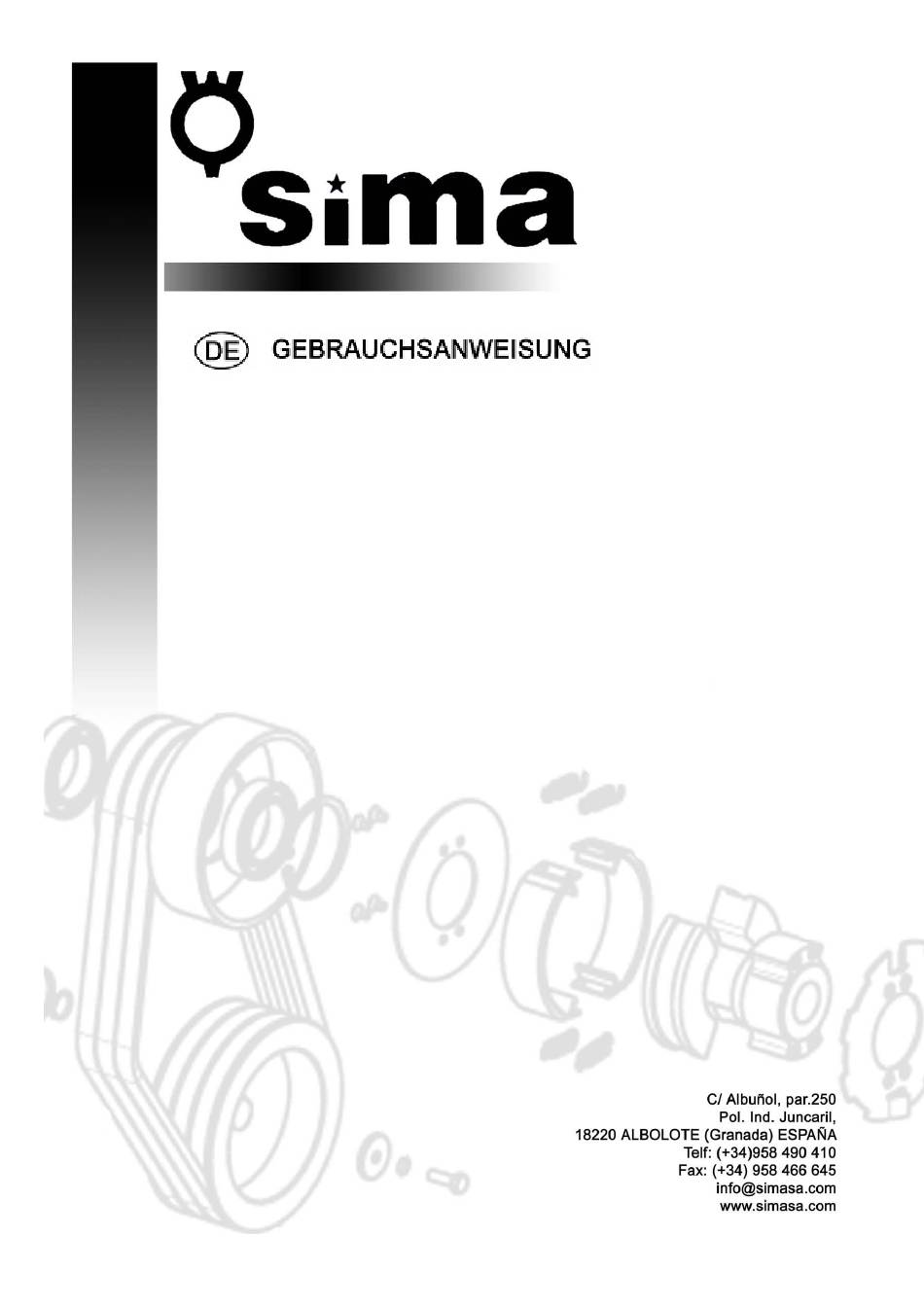

- Seite 1 DEUTSCH COBRA 30 PRO COBRA 35 PRO...
- Seite 2 DEUTSCH...
- Seite 3 DEUTSCH...
-
Seite 4: Inhaltsverzeichnis
DEUTSCH INHALTSVERZEICHNIS INHALTSVERZEICHNIS................... 4 1. EINLEITUNG ....................5 2. MASCHINENBESCHREIBUNG ..............5 2.1 PIKTOGRAMME ........................ 6 3. TRANSPORT ....................6 4. MONTAGEANLEITUNG ................7 4.1 VERPACKUNGSUMFANG ....................7 4.2 TANK MONTAGE....................... 7 4.3 LENKSTANGE REGULIERUNG ..................... 7 4.4 SCHNITT HEBEN/SENKEN ....................8 4.5 TRENNSCHEIBE MONTIEREN ..................... -
Seite 5: Einleitung
1. EINLEITUNG Achtung: Lesen und verstehen Sie diese Gebrauchsanweisung bevor Sie mit der Verwendung der Maschine beginnen. SIMA S.A. bedankt sich herzlich bei Ihnen für Ihren entegen gebrachten Vertauen durch den Kauf des Fugenschneiders Cobra Pro. Diese Bedienungsanleitung mit der beiliegenden Kurzanleitung, enthält Anweisungen für die Inbetriebnahme, die Nutzung, die Instandhaltung und falls notwendig, die Reparatur der Trencher. -
Seite 6: Piktogramme
DEUTSCH 2.1 PIKTOGRAMME Die Piktogramme auf der Maschine enthalten, haben folgende Bedeutung: ES IST OBLIGATORISCH SICHERHEITSSCHUHE ZU BENUTZEN. • ES IST OBLIGATOSCH SCHUTZAUSRÜSTUNGEN ZU BENUTZEN • (HELM, SCHUTZBRILLE UND GEHÖRSCHUTZ). • GEBRAUCHSANWEISUNG LESEN. ES IST OBLIGATORISCH HANDSCHUHE ZU BENUTZEN. • ZUTRITT FÜR UNBEFUGTE VERBOTEN. -
Seite 7: Montageanleitung
DEUTSCH 4. MONTAGEANLEITUNG 4.1 VERPACKUNGSUMFANG Nach Öffnen Verpackung, wird Benutzer folgende Komponenten finden: • Maschinen-Struktur ohne Trennscheibe. • Beutel mit Bedienungsanleitung, Garantie und die Gebrauchsanweisung des Motors • Abkühlungstank 4.2 TANK MONTAGE. Angesichts der einfachen Montage und aus Logistikgründen, wird der Tank wird nicht montiert geliefert. -
Seite 8: Schnitt Heben/Senken
DEUTSCH 4.4 SCHNITT HEBEN/SENKEN Die Maschine führt die Schnitte nach oben und nach unten durch einen Hebelstossdämpfer mit einer Bewegungs- und Kompressionsblockierung. Der Hebelstossdämpfer kann durch die Schaltknüppel an der Lenkstange betätigt werden. SCHNITT HEBEN Drücken Schaltknüppel Anschlag. Üben Sie auf der Lenkstange druck nach unten aus indem Sie der Maschine helfen. -
Seite 9: Einstellung Der Hinterachse
DEUTSCH 4.6 EINSTELLUNG DER HINTERACHSE Die Hinterachse kann von links nach rechts bewegt werden, um Hindernisse oder Defekte an der Oberfläche zu vermeiden. Damit wird verhindert das der Vorschub verstopft oder das die Trennscheibe blockiert wird. Hinterachse regulieren Lockern Sie die Kurbel, welche die Hinterachse blockiert. Schieben Sie die Achse auf die gewünschte Seite und ziehen Sie die Kurbel wieder fest an. -
Seite 10: Sicherheitsmassnahmen Für Den Motor
DEUTSCH 5. SICHERHEITSMASSNAHMEN FÜR DEN MOTOR • Füllen Sie den Kraftstofftank in einen belüfteten Ort. Achten Sie darauf den Kraftstofftank nicht zu überfüllen. • . Vermeiden Sie das Einatmen von Dämpfen, welche beim Füllen des Tankes entstehen können. • Vermeiden Sie Kraftstoff zu verschütten und beachten Sie das jedes Mal wenn Sie den Tank füllen. -
Seite 11: Aufstellen Und Inbetriebnahme
DEUTSCH 6. AUFSTELLEN UND INBETRIEBNAHME 6.1 WASSERTANK Fugenschneider, Cobra Modell, sind mit einem Wassertank ausgestattet um für die Abkühlung der Trennscheibe zu sorgen. Beim Füllen des Tanks, schliessen Sie das Asperrventil für den Wasserzufuhr und öffnen Sie es nur bei Beginn des Schneidens. 6.2 ZUSATZTANK Um eine grössere Selbstständigkeit mit dem Wasserzufuhr zu haben, können Sie einen Zusatztank erwerben. -
Seite 12: Inbetriebnahme. Ein- Und Ausschalten
DEUTSCH 6.3 INBETRIEBNAHME. EIN- UND AUSSCHALTEN Um Motor zu starten, fahren Sie wie folgt vor: • Erheben Sie die Trennscheibe ein Paar Zentimeter über den Boden. • Drehen Sie den Motorschalter auf ON • Öffnen Sie das Kraftstoffabsperrventil. • Schliessen Sie die Starterklappe (Choke). (Nicht notwendig bei hohen Temparaturen des Motors.) •... -
Seite 13: Schneiden
Beachten Sie auch die Sicherheitshinweise der Motorenhersteller in der Betriebsanleitung festgelegt • Kein Druckwasser für die Reinigung benutzen. • Am ende jeden Arbeitstages schalten Sie die Maschine aus SIMA, S.A. macht sich nicht Verantwortlich für die Folgen, die durch unsachgemässige Verwendung dieser Fugenschneider entstehen könnten. -
Seite 14: Instandhaltung
• Falls die Maschine nicht bedeckt ist, bedecken Sie sie mit einer wasserdichten Plane. • Es ist VERBOTEN jede Art von Änderungen an den Maschinenteilen, Komponenten oder Merkmale der Maschine vorzunehmen. SIMA, S.A. macht sich nicht verantwortlich über die Konsequenzen, die sich aus der Nichteinhaltung dieser Empfehlungen entstehen können. -
Seite 15: Fehler- Und Störungsbehebungen
DEUTSCH 8. FEHLER- UND STÖRUNGSBEHEBUNGEN PROBLEM MÖGLICHE URSACHE LÖSUNG Alarm für niedrigen Ölstand Mit Öl nachfüllen aktiviert. Motor startet nicht Kraftstoffabsperrventil geschlossen Kraftstoffabsperrventil öffnen Schalter des Motors oder der Maschine Schalter des Motors oder der Maschine in OFF-Position auf ON-Position stellen Ungenügende Beschleunigung Motor maximal beschleunigen Ungespannte Riemen... -
Seite 16: Leistung
DEUTSCH Cobra 35 Pro MOTORMODELL Honda GX-270 Kholer CH395 KRAFTSTOFF Benzin MOTORSTART automatisch RPM MOTOR 3600 MOTORLEISTUNG (KW) 8,4 HP / 6,3 Kw 8,5 HP / 6,4 Kw BLATTAUFNAHME 25,4 mm MAX. TRENNSCHEIBENØ 350 mm VORSCHUB Manuell TRENNSCHEIBE POSITION Links WASSERTANK (L) GEWICHT (KG) 71,6... -
Seite 17: Garantie
Die verfügbare Ersatzteile für die Fugenschneider von SIMA, S.A. hergestellt, sind auf der Ersatzteile-Liste ausfindig und können durch B2B angezeigt werden. Um bestimmte Ersatzteile zu bestellen, müssen Sie sich mit der After-Sales-Abteilung von SIMA, S.A. in Verbindung setzen und deutlich die Artikelnummer, wie auch das Modell, die Seriennummer und das Herstellungsjahr, welches auf dem Typenschild der Maschine angezeigt wird, angeben. -
Seite 18: Garantizertifikat
Garantie zu feststellen. 9.) Das Exemplar des Garantiezertefikates für den Hersteller muss innerhalb von 30 Kalendertagen ab Kaufdatum an SIMA, S.A. gesendet werden damit Sie sich an der Garantie profitieren können. Um Ihr Garantieanrecht anzufordern, müssen Sie die Rechnung mit dem Verkäufer Stempel und Seriennummer des Produktes einreichen. -
Seite 19: Garantizertifikat
Garantie zu feststellen. 9.) Das Exemplar des Garantiezertefikates für den Hersteller muss innerhalb von 30 Kalendertagen ab Kaufdatum an SIMA, S.A. gesendet werden damit Sie sich an der Garantie profitieren können. Um Ihr Garantieanrecht anzufordern, müssen Sie die Rechnung mit dem Verkäufer Stempel und Seriennummer des Produktes einreichen. - Seite 20 DEUTSCH SOCIEDAD INDUSTRIAL DE MAQUINARIA ANDALUZA, S.A. POL. IND. JUNCARIL, C/ALBUÑOL, PARC. 250 18220 ALBOLOTE (GRANADA, SPANIEN) Telf.:+34 - 958-49 04 10 – Fax: +34 - 958-46 66 45 Herstellung von Baumaschinen...
