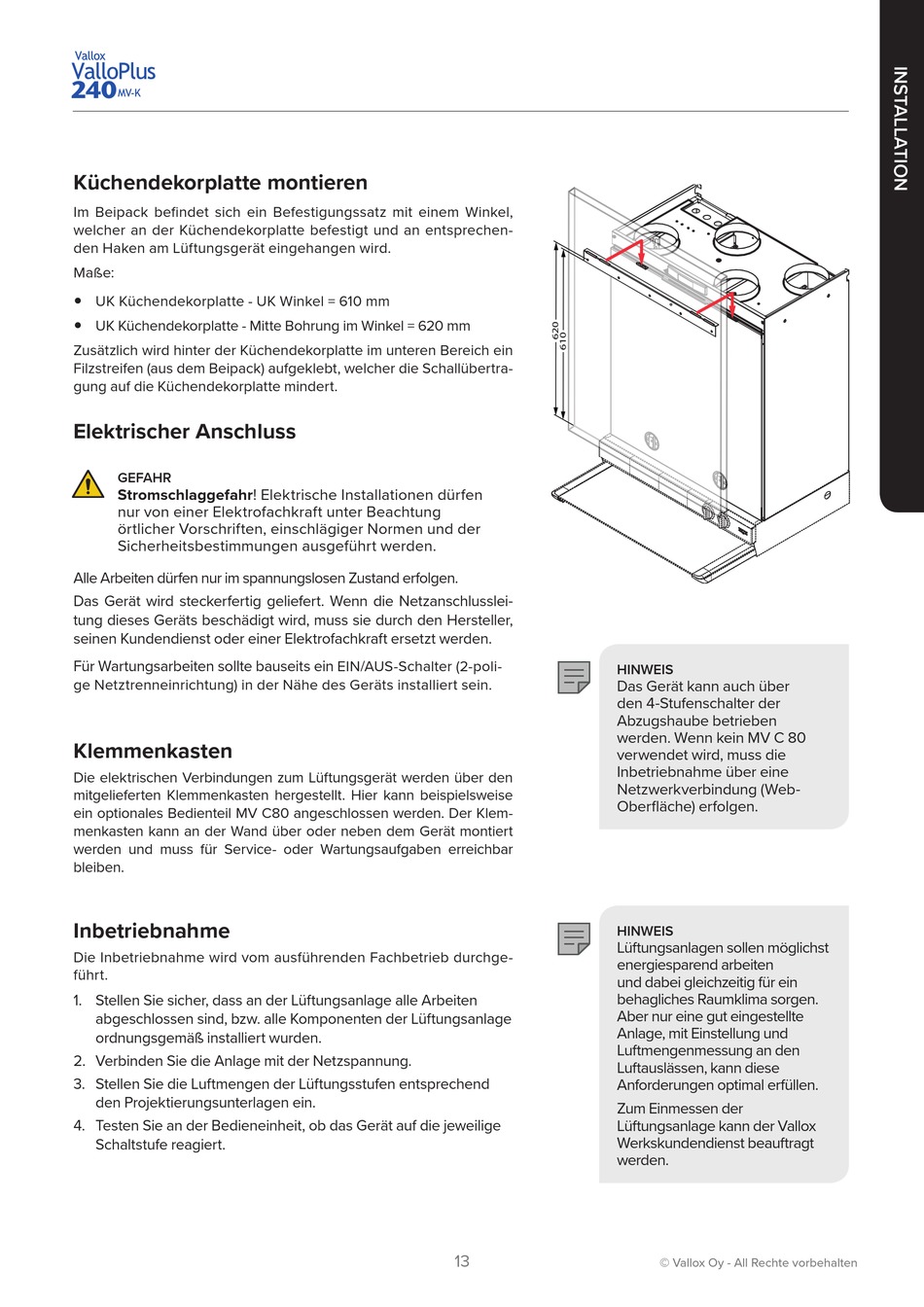

Küchendekorplatte montieren
Im Beipack befindet sich ein Befestigungssatz mit einem Winkel,
welcher an der Küchendekorplatte befestigt und an entsprechen-
den Haken am Lüftungsgerät eingehangen wird.
Maße:
y UK Küchendekorplatte - UK Winkel = 610 mm
y UK Küchendekorplatte - Mitte Bohrung im Winkel = 620 mm
Zusätzlich wird hinter der Küchendekorplatte im unteren Bereich ein
Filzstreifen (aus dem Beipack) aufgeklebt, welcher die Schallübertra-
gung auf die Küchendekorplatte mindert.

Elektrischer Anschluss

GEFAHR
Stromschlaggefahr! Elektrische Installationen dürfen
nur von einer Elektrofachkraft unter Beachtung
örtlicher Vorschriften, einschlägiger Normen und der
Sicherheitsbestimmungen ausgeführt werden.
Alle Arbeiten dürfen nur im spannungslosen Zustand erfolgen.
Das Gerät wird steckerfertig geliefert. Wenn die Netzanschlusslei-
tung dieses Geräts beschädigt wird, muss sie durch den Hersteller,
seinen Kundendienst oder einer Elektrofachkraft ersetzt werden.
Für Wartungsarbeiten sollte bauseits ein EIN/AUS-Schalter (2-poli-
ge Netztrenneinrichtung) in der Nähe des Geräts installiert sein.

Klemmenkasten

Die elektrischen Verbindungen zum Lüftungsgerät werden über den
mitgelieferten Klemmenkasten hergestellt. Hier kann beispielsweise
ein optionales Bedienteil MV C80 angeschlossen werden. Der Klem-
menkasten kann an der Wand über oder neben dem Gerät montiert
werden und muss für Service- oder Wartungsaufgaben erreichbar
bleiben.
Inbetriebnahme
Die Inbetriebnahme wird vom ausführenden Fachbetrieb durchge-
führt.
1. Stellen Sie sicher, dass an der Lüftungsanlage alle Arbeiten
abgeschlossen sind, bzw. alle Komponenten der Lüftungsanlage
ordnungsgemäß installiert wurden.
2. Verbinden Sie die Anlage mit der Netzspannung.
3. Stellen Sie die Luftmengen der Lüftungsstufen entsprechend
den Projektie rungsunterlagen ein.
4. Testen Sie an der Bedieneinheit, ob das Gerät auf die jeweilige
Schaltstufe reagiert.
HINWEIS
Das Gerät kann auch über
den 4-Stufenschalter der
Abzugshaube betrieben
werden. Wenn kein MV C 80
verwendet wird, muss die
Inbetriebnahme über eine
Netzwerkverbindung (Web-
Oberfläche) erfolgen.
HINWEIS
Lüftungsanlagen sollen möglichst
energiesparend arbeiten
und dabei gleichzeitig für ein
behagliches Raumklima sorgen.
Aber nur eine gut eingestellte
Anlage, mit Einstellung und
Luftmengenmessung an den
Luftauslässen, kann diese
Anforderungen optimal erfüllen.
Zum Einmessen der
Lüftungsanlage kann der Vallox
Werkskundendienst beauftragt
werden.
