Wartung; Austausch Des Druckkopfes - Olivetti Fax-Lab 115 Bedienungsanleitung

A

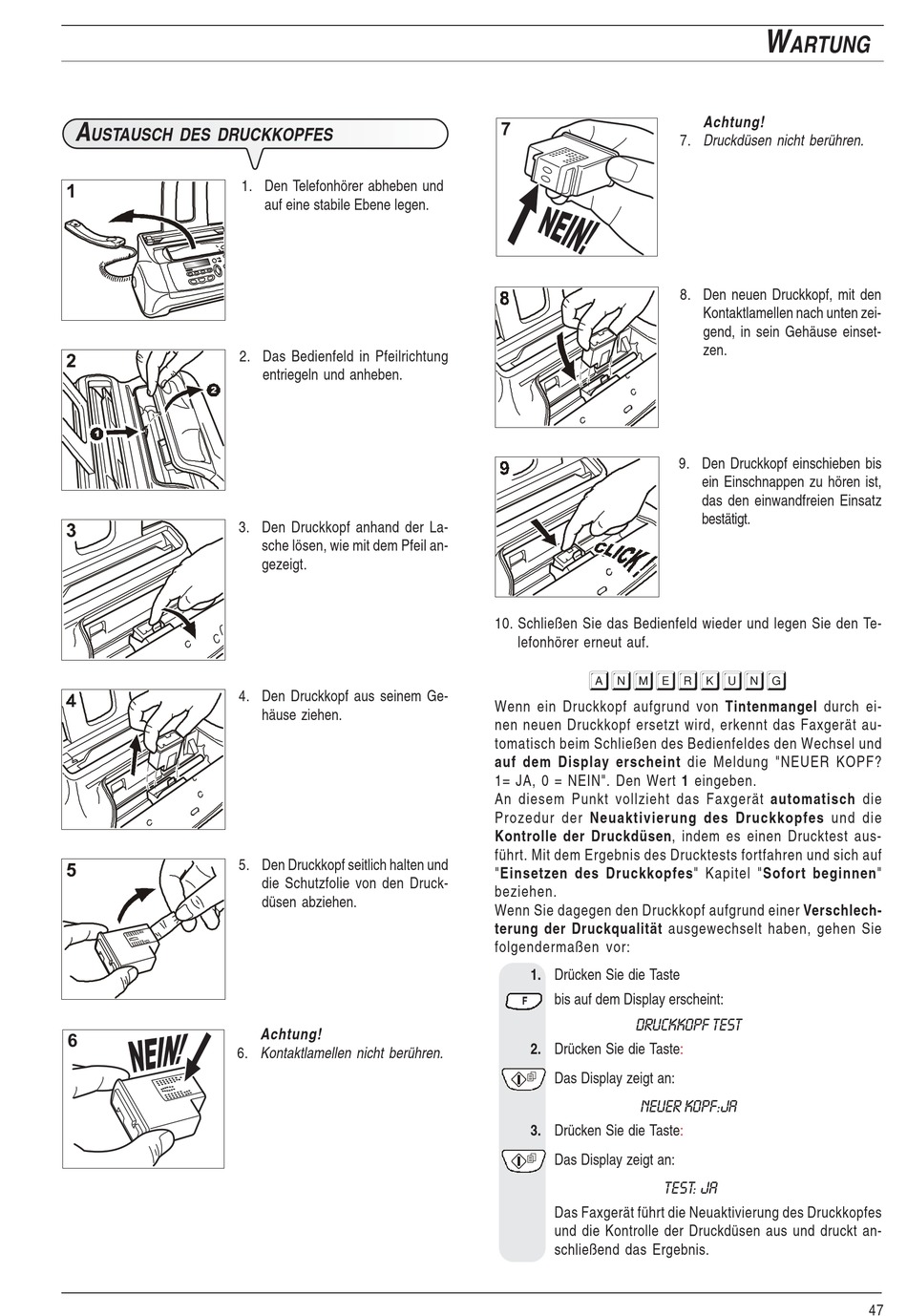

USTAUSCH DES DRUCKKOPFES
3. Den Druckkopf anhand der La-
4. Den Druckkopf aus seinem Ge-
5. Den Druckkopf seitlich halten und
6
6. Kontaktlamellen nicht berühren.
1. Den Telefonhörer abheben und
auf eine stabile Ebene legen.
2. Das Bedienfeld in Pfeilrichtung
entriegeln und anheben.
sche lösen, wie mit dem Pfeil an-
gezeigt.
häuse ziehen.
die Schutzfolie von den Druck-
düsen abziehen.
Achtung!
7
10. Schließen Sie das Bedienfeld wieder und legen Sie den Te-
lefonhörer erneut auf.
anmerkung
Wenn ein Druckkopf aufgrund von Tintenmangel durch ei-
nen neuen Druckkopf ersetzt wird, erkennt das Faxgerät au-
tomatisch beim Schließen des Bedienfeldes den Wechsel und
auf dem Display erscheint die Meldung "NEUER KOPF?
1= JA, 0 = NEIN". Den Wert 1 eingeben.
An diesem Punkt vollzieht das Faxgerät automatisch die
Prozedur der Neuaktivierung des Druckkopfes und die
Kontrolle der Druckdüsen, indem es einen Drucktest aus-
führt. Mit dem Ergebnis des Drucktests fortfahren und sich auf
"Einsetzen des Druckkopfes" Kapitel "Sofort beginnen"
beziehen.
Wenn Sie dagegen den Druckkopf aufgrund einer Verschlech-
terung der Druckqualität ausgewechselt haben, gehen Sie
folgendermaßen vor:
1. Drücken Sie die Taste
bis auf dem Display erscheint:
DRUCKKOPF TEST
2. Drücken Sie die Taste:
Das Display zeigt an:
NEUER KOPF:JA
3. Drücken Sie die Taste:
Das Display zeigt an:
TEST: JA
Das Faxgerät führt die Neuaktivierung des Druckkopfes
und die Kontrolle der Druckdüsen aus und druckt an-
schließend das Ergebnis.
W
ARTUNG
Achtung!
7. Druckdüsen nicht berühren.
8. Den neuen Druckkopf, mit den
Kontaktlamellen nach unten zei-
gend, in sein Gehäuse einset-
zen.
9. Den Druckkopf einschieben bis
ein Einschnappen zu hören ist,
das den einwandfreien Einsatz
bestätigt.
47
