Kapitel 1
Einleitung
Schnelle Wiederherstellung der Funktion nach Netzwerkausfall
• Unter 5 ms pro Hop (typisch)
Zuverlässigkeit in rauen Umgebungen
• Elektromagnetische Verträglichkeit und Überspannungsfestigkeit
• Zero-Packet-Loss-Technologie
• Geeignet für Verkabelungssystem Siemens FastConnect RJ-45
• Betriebstemperatur -40 bis 85 °C (-40 bis 185 °F) (lüfterlos)
• Geeignet für Leiterplatten mit Schutzlackierung (optional)
Abschnitt 1.2

Beschreibung

Der RUGGEDCOM RSG2488F verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und
Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen.
1
4
2

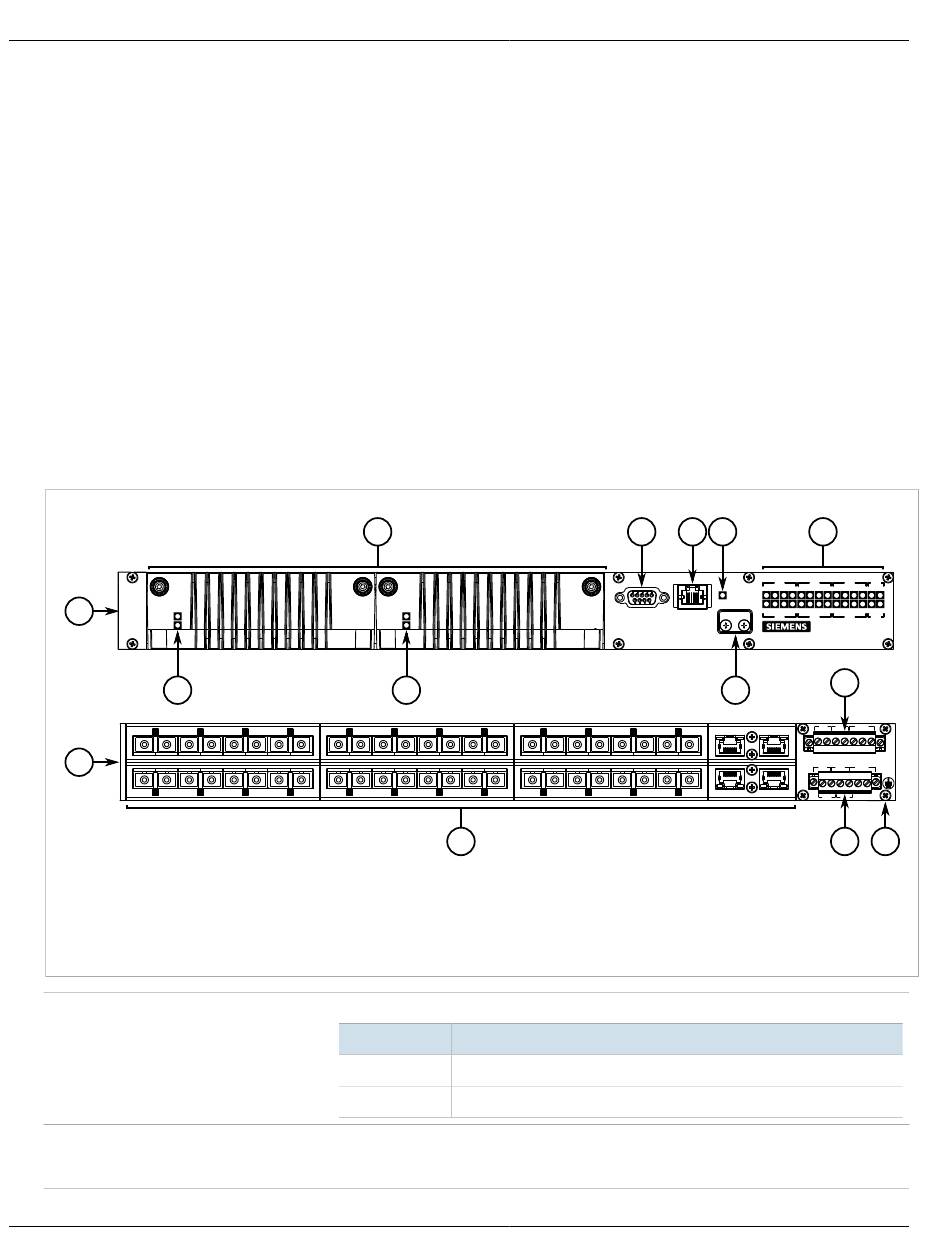

Abbildung 1: RUGGEDCOM RSG2488F
1. Vorderseite 2. Rückseite 3. Stromversorgungsmodule 4. Netzstatus-LEDs 5. Serieller Konsolenport RS-232 (DB9)
6. Verwaltungsport 7. Alarmanzeige-LED 8. Abdeckplatte 9. LEDs der Portstatusanzeige 10. Line-Module 11. Reihenklemme für die
Spannungsversorgung 12. Chassismasseklemme
Netzstatus-LEDs
Konsolenport RS-232
2
3
4
10
Zeigen den Status der Stromversorgungsmodule an.
LED
I Das Stromversorgungsmodul erhält Strom
O Das Stromversorgungsmodul liefert Strom
Der Port für die serielle Konsole dient als direkte Schnittstelle mit dem Gerät und für den
Zugriff auf Verwaltungsfunktionen. Weitere Informationen zum Anschluss des Geräts über
den Port der seriellen Konsole finden Sie in
Installationshandbuch
5 6 7
8
Beschreibung
Abschnitt 3.1, „Anschließen an das
RUGGEDCOM RSG2488F
9
11
11 12
Gerät".
