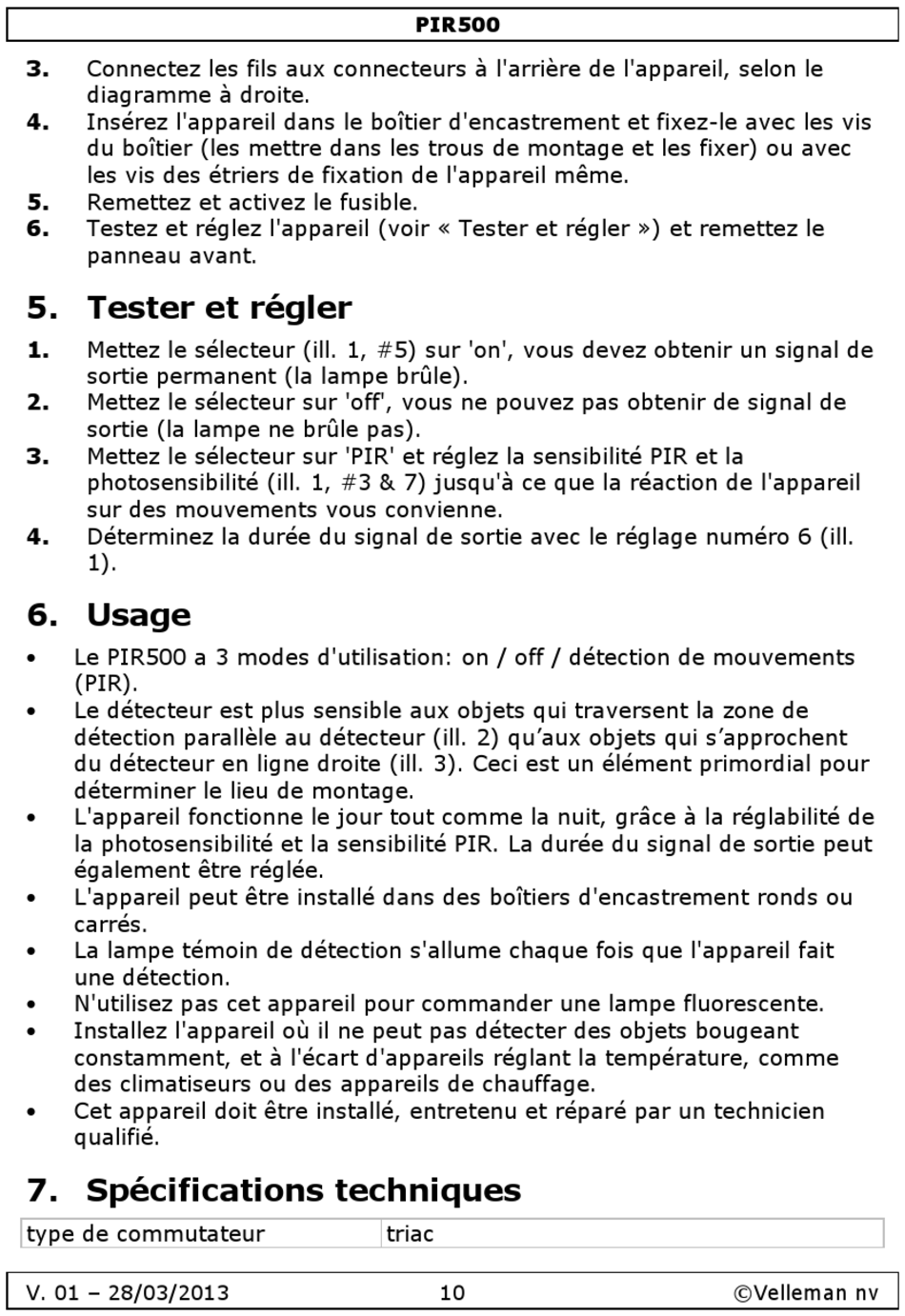

3. Connectez les fils aux connecteurs à l'arrière de l'appareil, selon le
diagramme à droite.
4. Insérez l'appareil dans le boîtier d'encastrement et fixez-le avec les vis
du boîtier (les mettre dans les trous de montage et les fixer) ou avec
les vis des étriers de fixation de l'appareil même.
5. Remettez et activez le fusible.
6. Testez et réglez l'appareil (voir « Tester et régler ») et remettez le
panneau avant.
5. Tester et régler
1. Mettez le sélecteur (ill. 1, #5) sur 'on', vous devez obtenir un signal de
sortie permanent (la lampe brûle).
2. Mettez le sélecteur sur 'off', vous ne pouvez pas obtenir de signal de
sortie (la lampe ne brûle pas).
3. Mettez le sélecteur sur 'PIR' et réglez la sensibilité PIR et la
photosensibilité (ill. 1, #3 & 7) jusqu'à ce que la réaction de l'appareil
sur des mouvements vous convienne.
4. Déterminez la durée du signal de sortie avec le réglage numéro 6 (ill.
1).
6. Usage
 Le PIR500 a 3 modes d'utilisation: on / off / détection de mouvements
(PIR).
 Le détecteur est plus sensible aux objets qui traversent la zone de
détection parallèle au détecteur (ill. 2) qu'aux objets qui s'approchent
du détecteur en ligne droite (ill. 3). Ceci est un élément primordial pour
déterminer le lieu de montage.
 L'appareil fonctionne le jour tout comme la nuit, grâce à la réglabilité de
la photosensibilité et la sensibilité PIR. La durée du signal de sortie peut
également être réglée.
 L'appareil peut être installé dans des boîtiers d'encastrement ronds ou
carrés.
 La lampe témoin de détection s'allume chaque fois que l'appareil fait
une détection.
 N'utilisez pas cet appareil pour commander une lampe fluorescente.
 Installez l'appareil où il ne peut pas détecter des objets bougeant
constamment, et à l'écart d'appareils réglant la température, comme
des climatiseurs ou des appareils de chauffage.
 Cet appareil doit être installé, entretenu et réparé par un technicien
qualifié.
7. Spécifications techniques
type de commutateur
V. 01 – 28/03/2013
PIR500
triac
