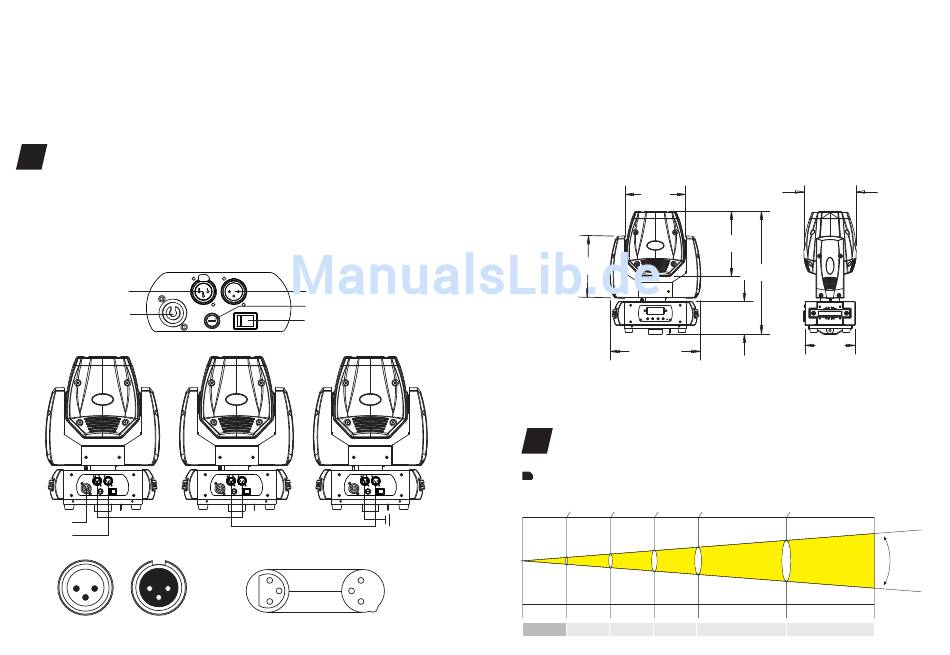

7 Steuerung über DMX 512
Verbinden Sie die Steuerung und den Movinghead mit einem DMX-Kabel. Die Verbindung
am Gerät ist 3-polig ausgeführt. Es wird ein für serielle Verbindungen geeignetes
Signalkabel benötigt.
Je nach Setup muss die DMX-Linie mit einem 120Ohm Widerstand terminiert werden.
DMX OUT
POWER IN
POWER IN
DMX IN
2 1 1 2
3 3
DMX Output DMX Input
3-Pin XLR Socket 3-Pin XLR Socket
DMX IN
Fuse
Power Switch
COMMON
1:Ground
1 1
DMX+
2:Data(-)
3 3
3:Data(+)
2 2
DMX-
DMX512 OUT DMX512 IN
3-PIN XLR 3-PIN XLR
D 08
Specifications
Input Voltage:
AC90-260V 50/60Hz
LED Quantities:
1*50W white LED
Control Signal:
DMX512, master-slave and sound activated or auto operation
Control Channel:
11/13 DMX channels USITT DMX-512
Power Consumption: 55W
Dimensions:
149(D)*270(W)*366(H)mm
Packing Dimensions:
350(D)*450(W)*240(H)mm
Net Weight:
6.6kg
Gross Weight:
7.6kg
180
184
270
4

PHOTOMETRIC DATA

Photometric Beam Angle Data
11.9°Beam Angle LUX
97 /
1254 / 312 / 152 /
13500 3360 1640 1040
0m 2.5m 5m 7.5m
Beam
ø 40.5 ø 81.5 ø 123
Diameter
155
195
366
97
149
×
0.0929=FC
( FC/
46 /
490
10m 15m 20m
ø 164.5 ø 264 cm
E 05
LUX )
11.9°
