12/16 DBD | Druckbegrenzungsventil

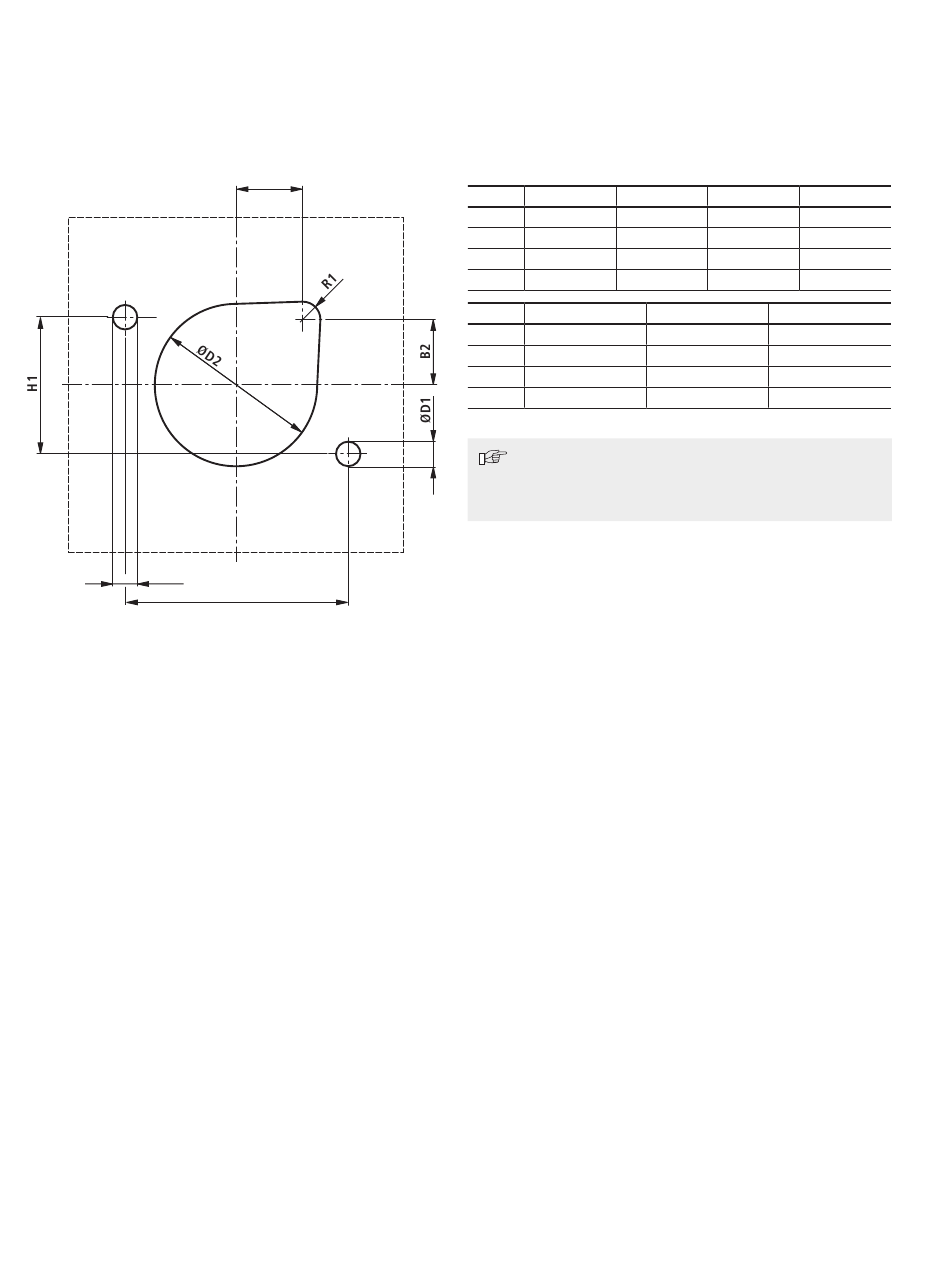

Abmessungen: Blechausschnitt für Fronttafeleinbau bei baumustergeprüften Sicherheitsventilen
Typ DBD (Maßangaben in mm [inch])
1)
ØD1
Bosch Rexroth AG, RD 25402, Ausgabe: 2014-08
H2
B1
NG B1
6 45 [1.77] 12,5 [0.49]
10 60 [2.36] 20,5 [0.81]
20 70 [2.76] 24 [0.94]
30 100 [3.94] 29,5 [1.16]
NG ØD1H13
6 7 [0.27]
10 9 [0.35]
20 9 [0.35]
30 11 [0.43]
Hinweis:
Bei Venilen Typ DBDH.K..1X/..E muss vor der Fronttafelmontage
des Einschraubventils das Handrad demontiert und anschließend
wieder montiert werden.
Geräteserie 1X, nach Druckgeräte-Richtlinie 97/23/EG
1)
B2 H1
25 [0.98] 22,5 [0.89]
40 [1.57] 20,5 [0.81]
50 [1.97] 24 [0.94]
60 [2.36] 29,5 [1.16]
ØD2H13 R1
40 [1.57] 8 [0.32]
44 [1.73] 8 [0.32]
55 [2.17] 8 [0.32]
73 [2.87] 8 [0.32]
H2
