7902 - 7905 | Installation and Operational Manual
Οι δύο υποδοχές για το καλώδιο του συστήµατος είναι
ανταλλάξιµες. Μια υποδοχή συνδέει το κιβώτιο µε το προηγούµενο
στοιχείο του συστήµατος, η άλλη µε το επόµενο (εάν υπάρχει).
Εξοδοςδράσης

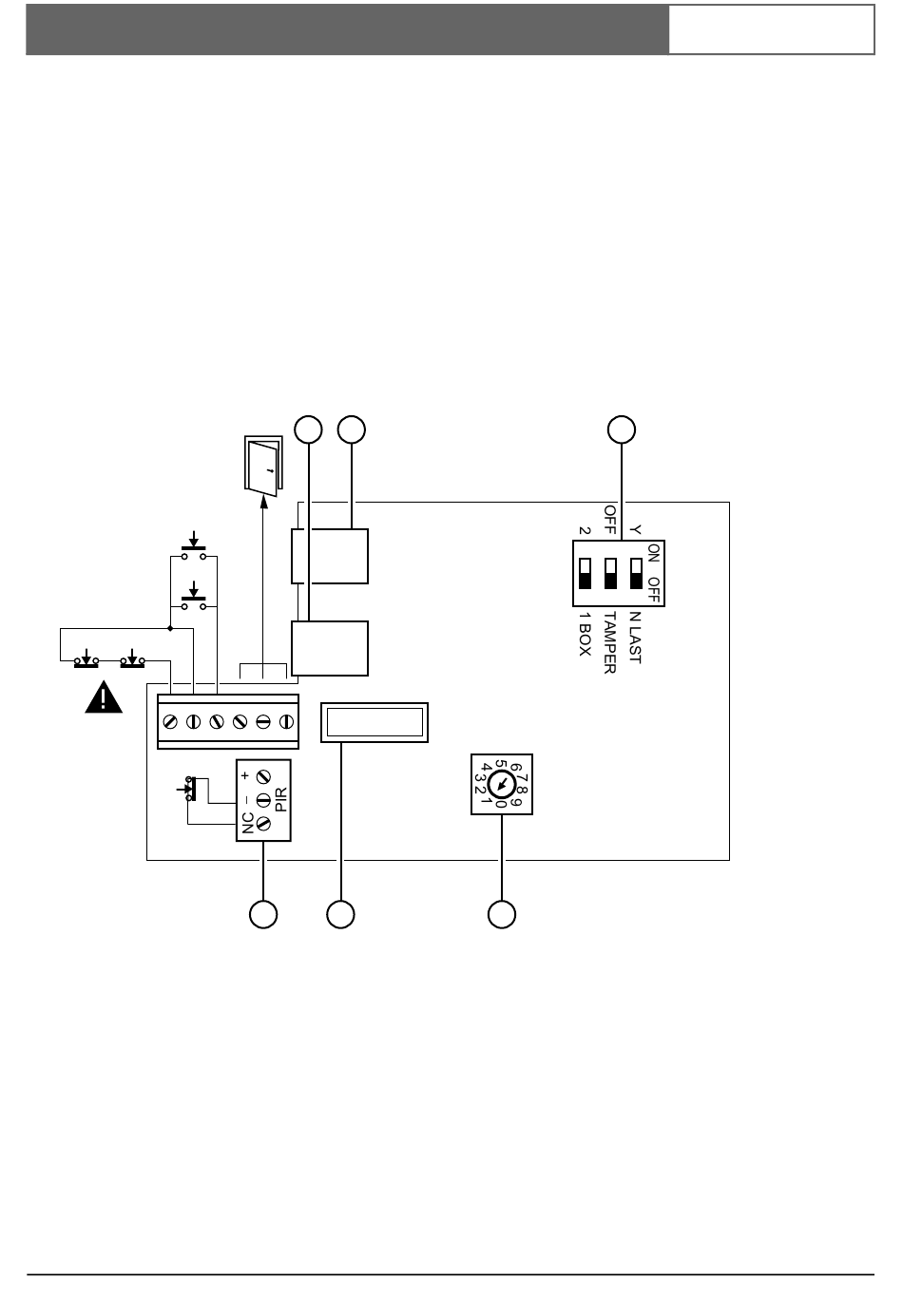

Η παρακάτω εικόνα δείχνει τους κοχλιωτούς ακροδέκτες στους
οποίους µπορεί, για παράδειγµα, να συνδεθεί κάποιος µηχανισµός
ανοίγµατος πόρτας.
1 είσοδος καλωδίου συστήµατος
2 έξοδος καλωδίου συστήµατος
3 διακόπτες 1, 2 & 3
4 περιστροφικός διακόπτης (προσδιορίζει το κιβώτιο σε κάποια
είσοδο κάµερας)
5 διακόπτης παρέµβασης
6 σύστηµα τερµατικού για προαιρετικό Ανιχνευτή Υπερύθρων
Ακτίνων (PIR)
Bosch Security Systems | 2004-06
2 1
6 5
3
1 2 3
CAMERA #
4
CL 66610005_505.AI
GR | 160
