Ecom Instruments SHL 100-Ex Bedienungsanleitung Seite 99

9.1 Reemplazar el fusible
Esta operación debe ser realizada por un electricista especializado y/o el fabricante
(en caso de que sea necesario realizar una soldadura para reemplazar el fusible).
Consulte las ilustraciones en la página 99.
Para reemplazar el fusible, proceda de la siguiente forma:
. Desconecte la toma eléctrica
2. Desatornille el adaptador de carga de la pared
3. Retire el panel posterior (7) desenroscando los tornillos Torx *TX0* (8)
4. Extraiga la placa electrónica ()
5. Reemplace el fusible T35 mA/230 V (2) y/o T 2 A/2 V/24 V (3)
6. Cierre la linterna en orden inverso
Nota:
a) Preste atención a los diodos () y (2) al presionar la placa. Doblado? g Ajuste!
b) Coloque el panel posterior situando los ganchos de fijación (0) en las aberturas (9),
y vuelva a atornillar el panel posterior.

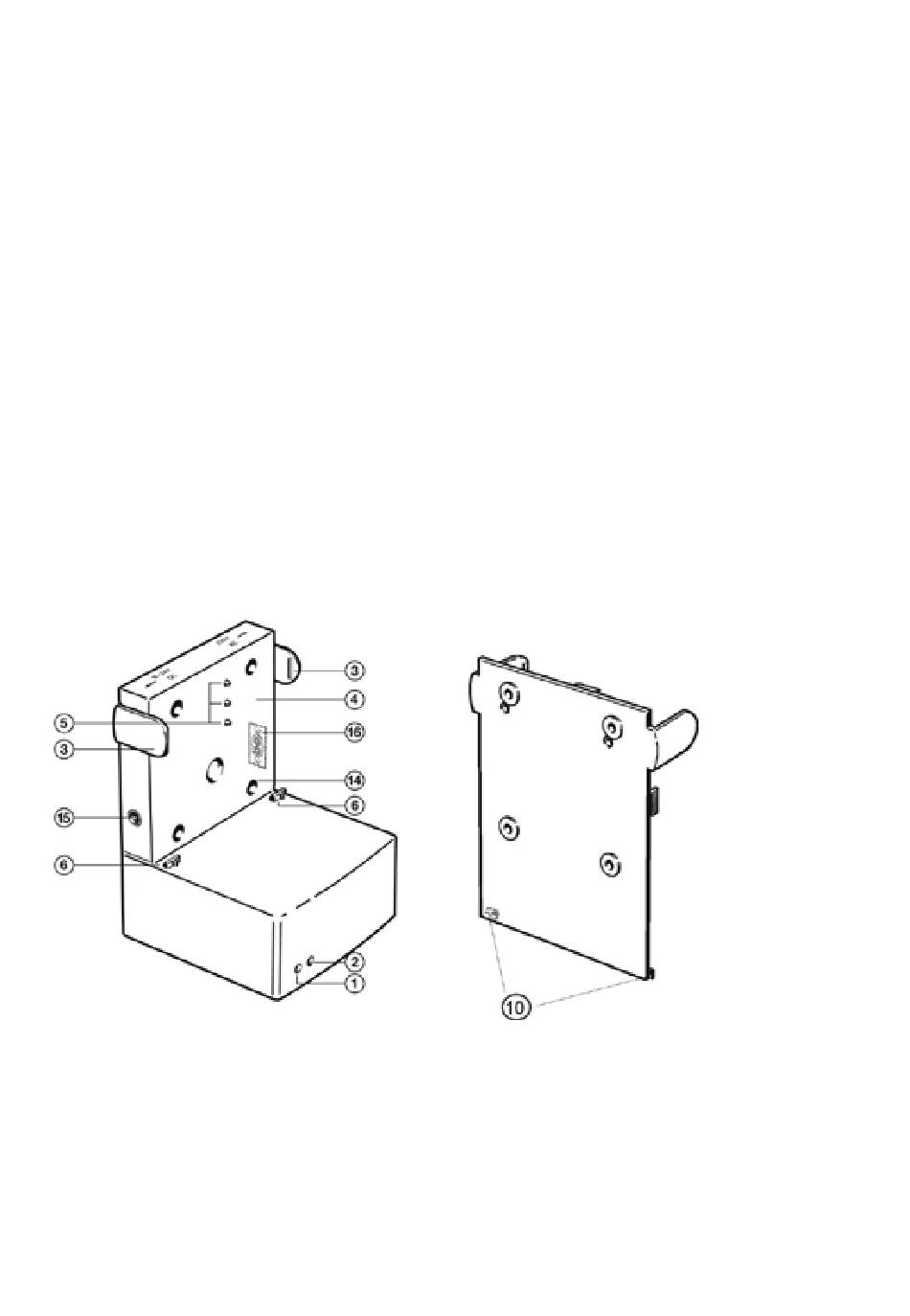

Ilustraciones
98
