9.1 Substituição do fusível
Somente um electricista especializado e/ou o fabricante devem realizar tal (em caso de substi-
tuição de fusível será necessário soldar).
Consulte os desenhos da página 6.
Substitua o fusível como se segue:
. Desligue a ficha da rede de alimentação
2. Desaparafuse o adaptador de carga da parede
3. Retire o painel traseiro (7) soltando os parafusos Torx *TX0* (8)
4. Retire a placa electrónica ()
5. Verifique e substitua o fusível T 35 mA/230 V (2) e/ou T 2 A/2 V/24 V (3)
6. Feche em ordem inversa
Nota:
a) Tenha em atenção os díodos () (2) ao introduzir a placa. Dobrada? g Ajuste!

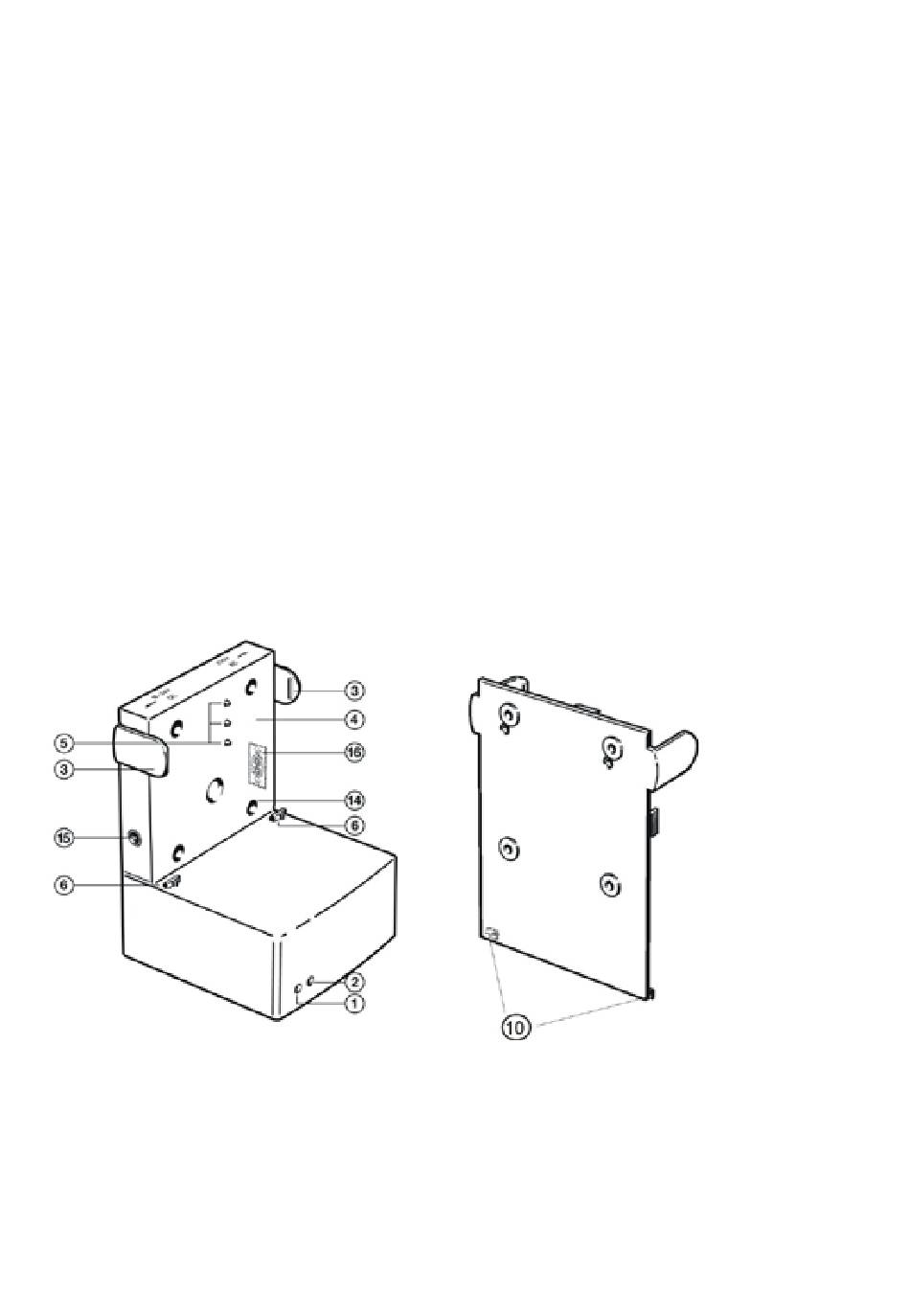

b) Recoloque o painel com os pinos de fixação (0) nas aberturas (9) e em seguida
empurre e aparafuse o painel traseiro.
Desenhos
