Ecom Instruments SHL 100-Ex Bedienungsanleitung Seite 9

5.3 Vorsicherung

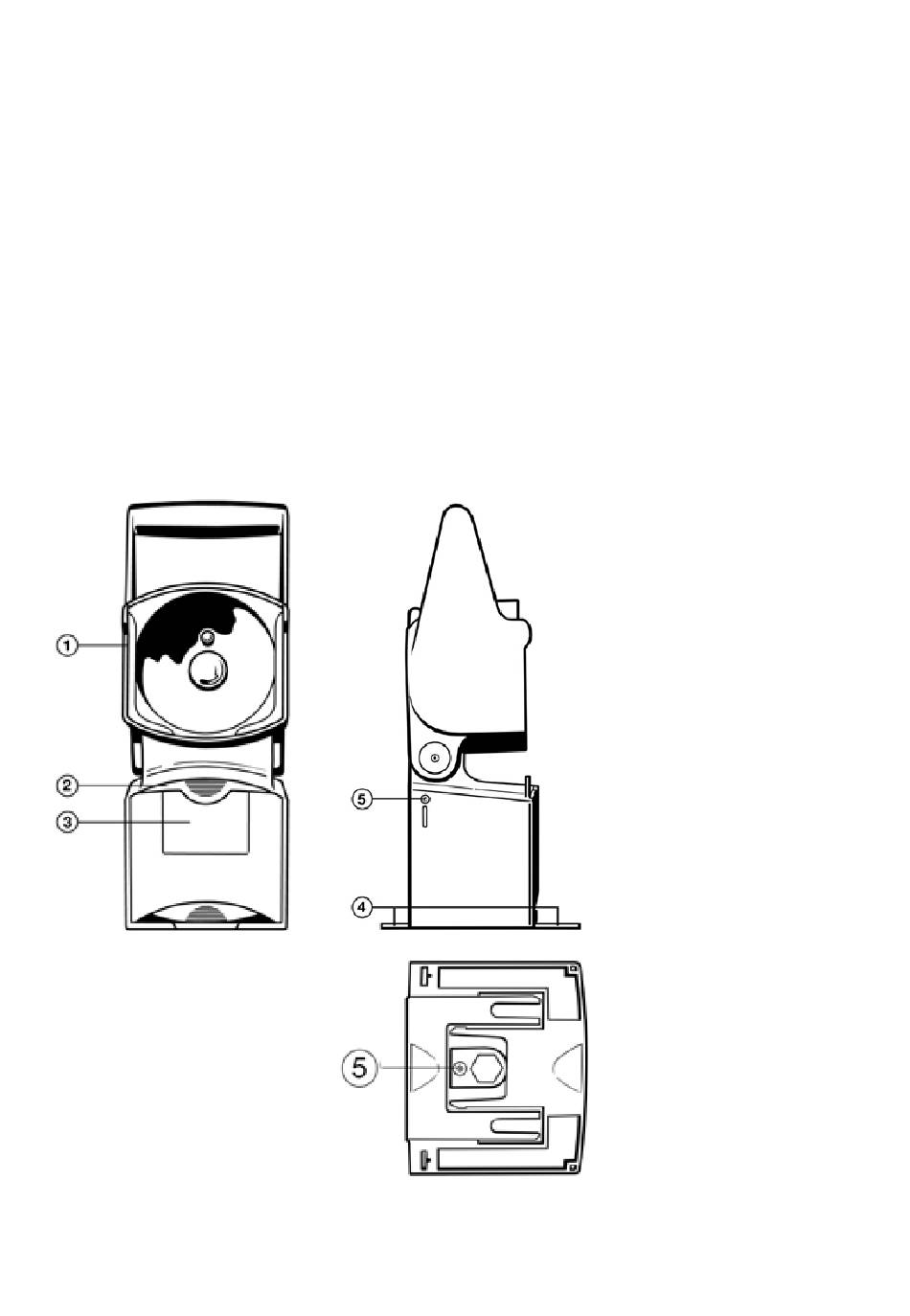

Siehe hierzu die Abbildungen auf Seite 9.
. 3 Torx- Schrauben links und rechts am Gehäuse und am Boden lösen (5).
2. Gehäuserückwand aus dem Scheinwerfergehäuse ziehen (8).
3. Kupplungsstecker (7) trennen (Verriegelungshaken drücken und Kupplungsstecker
auseinanderziehen).
4. Batteriekontakt (4) Pluspol ebenfalls lösen.
5. Vorsicherung (6) aus der Führung ziehen. Neue Vorsicherung ET002095 in umgekehrter
Reihenfolge einsetzen und kontaktieren.
6. Gehäuse wieder schließen und verschrauben
Achtung: auf gute Abdichtung achten (IP- Schutz!).
Ist die Dichtung noch in Ordnung?
Abbildungen
8
