5.3 Fusibile esterno

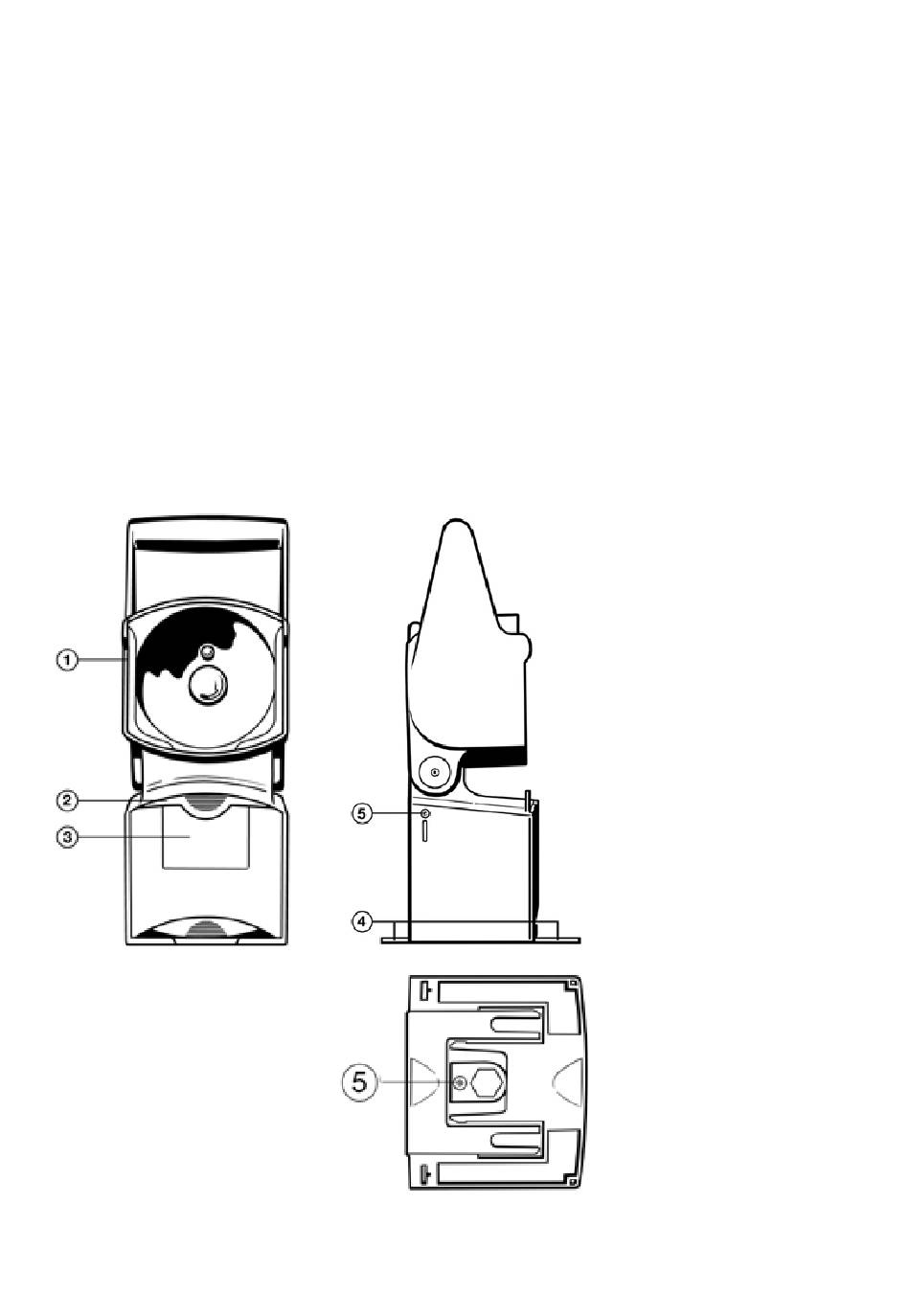

Consultare le illustrazioni a pagina 77.
. Svitare le 3 viti torx sulla sinistra e sulla destra dell'alloggiamento e sulla parte inferiore (5).
2. Tirare il pannello posteriore dell'involucro (8) dal corpo della testa della lampada.
3. Scollegare le due spine di accoppiamento (7). Premere il gancio di bloccaggio e separare
le due spine di accoppiamento.
4. Rilasciare il polo positivo (4) del contatto della batteria.
5. Estrarre il fusibile esterno (6) dalla guida. Inserire e collegare il nuovo fusibile esterno
ET002095 seguendo l'ordine inverso.
6. Chiudere e avvitare l'involucro.
Attenzione: fare attenzione a sigillare adeguatamente; la protezione viene fornita dalle
chiusure. La tenuta stagna è ancora in buone condizioni?
Illustrazioni
76
