9.1 Remplacement du fusible
Cela doit être fait seulement par des gens du métier électrique ou/et par le constructeur
(le remplacement d'un fusible de sécurité exige une brasure)
Pour cela voir les illustrations à la page 48.
En remplaçant le fusible agissez de la manière suivante:
. Tirez la fiche de contact.
2. Dévissez le chargeur du mur.
3. Enlevez le panneau arrière (7) en dévissant des vis de Torx *TX0* (8).
4. Tirez la platine électronique ().
5. Contrôlez et remplacez le fusible T35 mA/230 V (2) ou/et T 2 A/2V/24 V (3).
6. Fermez en ordre renversé.
Note:
a) Faites attention aux diodes () (2) en retirant la platine. Déformé? g Ajustez!
b) Posez le panneau arrière avec les crochets de support (0) dans les évidements (9) et puis
reculez et vissez le panneau arrière.

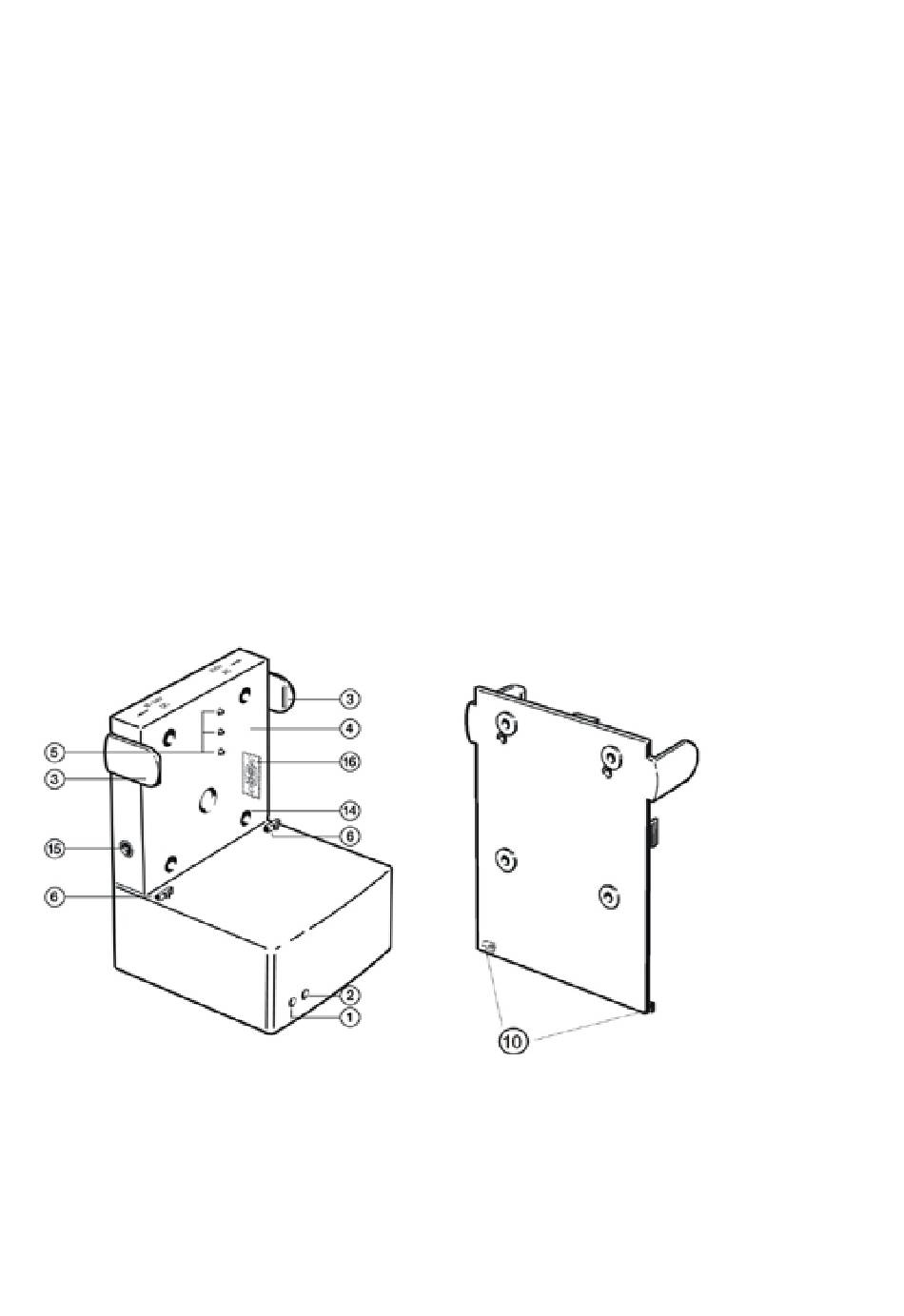

Illustrations
