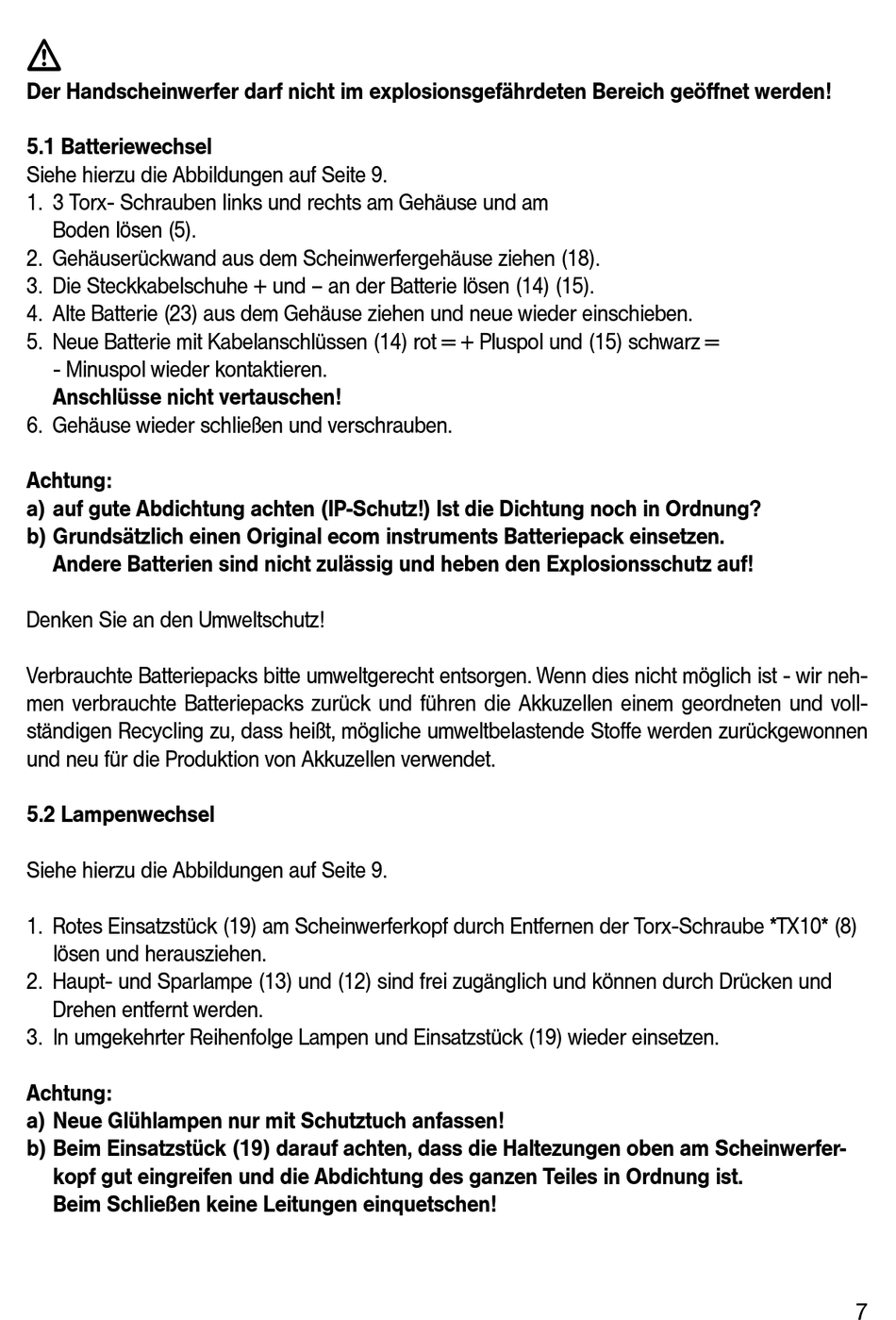

Der Handscheinwerfer darf nicht im explosionsgefährdeten Bereich geöffnet werden!
5.1 Batteriewechsel
Siehe hierzu die Abbildungen auf Seite 9.
. 3 Torx- Schrauben links und rechts am Gehäuse und am
Boden lösen (5).
2. Gehäuserückwand aus dem Scheinwerfergehäuse ziehen (8).
3. Die Steckkabelschuhe + und – an der Batterie lösen (4) (5).
4. Alte Batterie (23) aus dem Gehäuse ziehen und neue wieder einschieben.
5. Neue Batterie mit Kabelanschlüssen (4) rot = + Pluspol und (5) schwarz =
- Minuspol wieder kontaktieren.
Anschlüsse nicht vertauschen!
6. Gehäuse wieder schließen und verschrauben.
Achtung:
a) auf gute Abdichtung achten (IP-Schutz!) Ist die Dichtung noch in Ordnung?
b) Grundsätzlich einen Original ecom instruments Batteriepack einsetzen.
Andere Batterien sind nicht zulässig und heben den Explosionsschutz auf!
Denken Sie an den Umweltschutz!
Verbrauchte Batteriepacks bitte umweltgerecht entsorgen. Wenn dies nicht möglich ist - wir neh-
men verbrauchte Batteriepacks zurück und führen die Akkuzellen einem geordneten und voll-
ständigen Recycling zu, dass heißt, mögliche umweltbelastende Stoffe werden zurückgewonnen
und neu für die Produktion von Akkuzellen verwendet.
5.2 Lampenwechsel
Siehe hierzu die Abbildungen auf Seite 9.
. Rotes Einsatzstück (9) am Scheinwerferkopf durch Entfernen der Torx-Schraube *TX0* (8)
lösen und herausziehen.
2. Haupt- und Sparlampe (3) und (2) sind frei zugänglich und können durch Drücken und
Drehen entfernt werden.
3. In umgekehrter Reihenfolge Lampen und Einsatzstück (9) wieder einsetzen.
Achtung:
a) Neue Glühlampen nur mit Schutztuch anfassen!
b) Beim Einsatzstück (19) darauf achten, dass die Haltezungen oben am Scheinwerfer-
kopf gut eingreifen und die Abdichtung des ganzen Teiles in Ordnung ist.
Beim Schließen keine Leitungen einquetschen!
7
