9.1 Sostituzione del fusibile
Questa operazione può essere eseguita solo da un esperto di componenti elettrici e/o
dal produttore. La sostituzione del fusibile comporta anche un intervento di saldatura.
Consultare le illustrazione a pagina 82.
Per la sostituzione del fusibile attenersi alla seguente procedura.
. Scollegare la presa di corrente.
2. Svitare il caricabatteria dal muro.
3. Rimuovere il pannello posteriore (7) allentando le viti torx *TX0* (8).
4. Estrarre la scheda elettronica ().
5. Controllare e sostituire il fusibile T da 35 mA/230 V (2) e/o T 2 A/2 V/24 V (3).
6. Chiudere seguendo l'ordine inverso.
Note
a) Fare attenzione ai diodi () (2) quando di inserisce la scheda. Se piegata, raddrizzarla.
b) Inserire il pannello posteriore con i ganci di fissaggio (0) nelle apposite aperture (9), quindi
spingere indietro e avvitare il pannello posteriore.

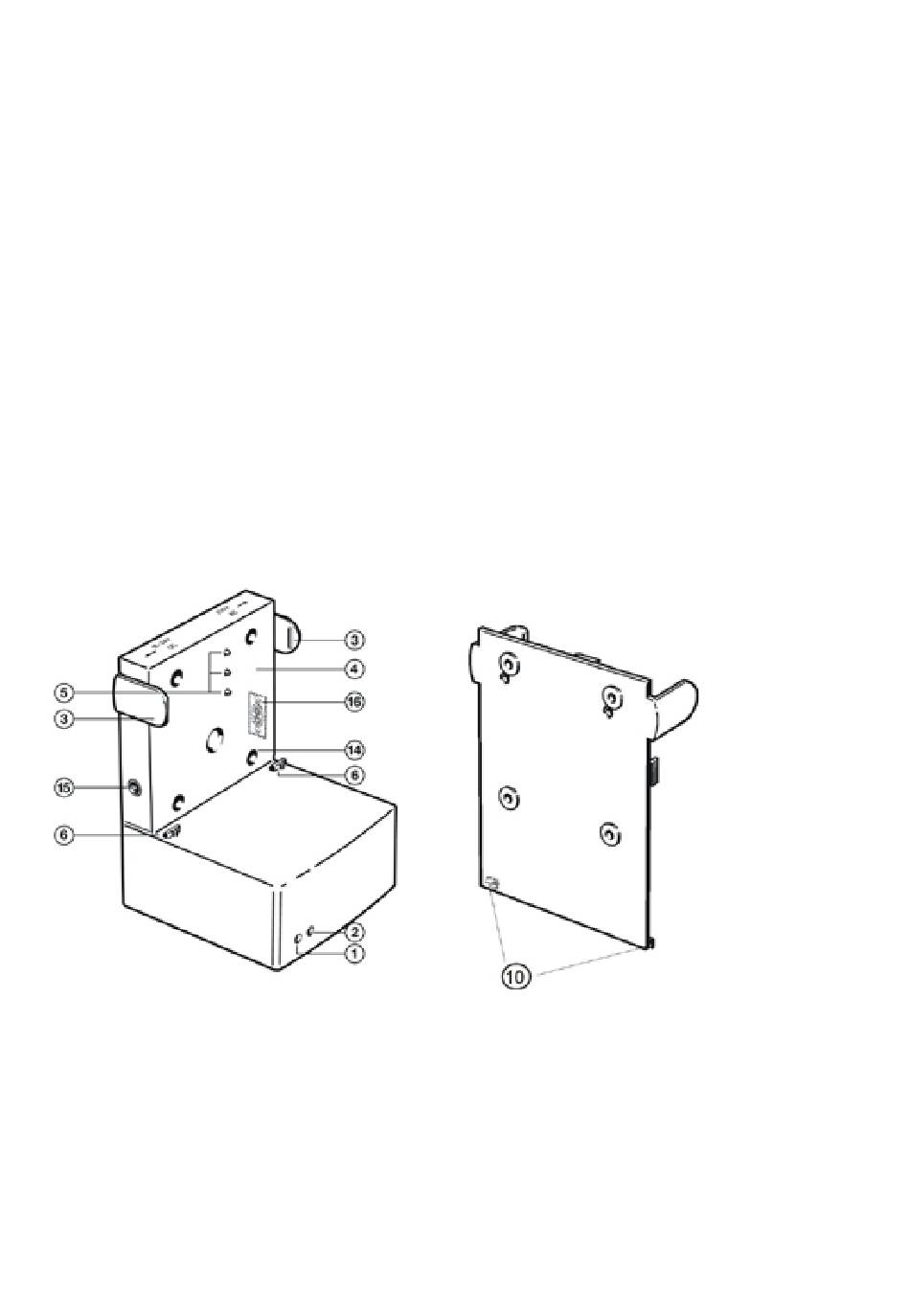

Illustrazioni
8
