4.1
Point d'élingage

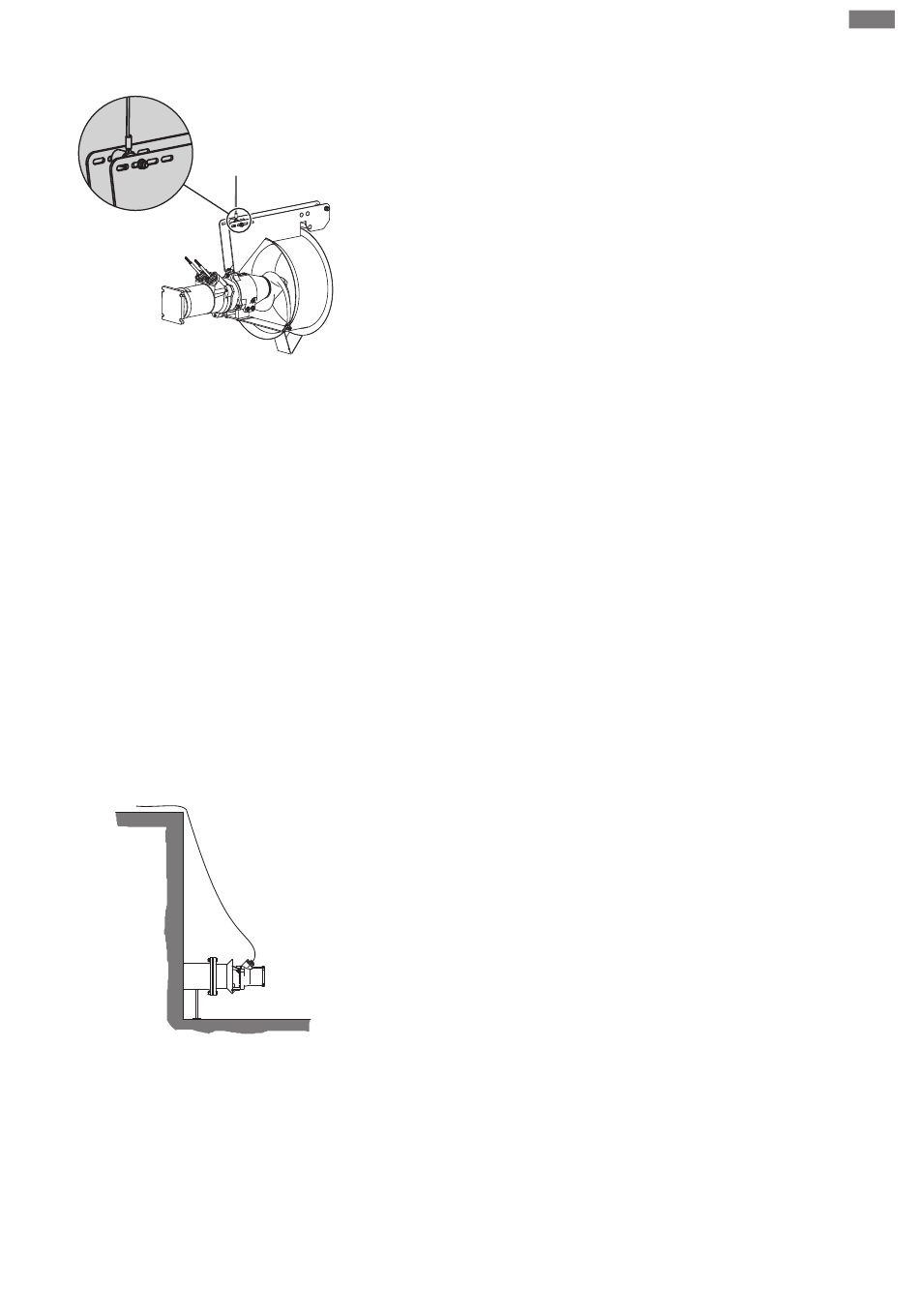

Fig. 2: Point d'élingage EMU RZP
5
Installation
5.1
Modes d'installation
5.2
Montage stationnaire sur le tube
de refoulement
Fig. 3: Montage stationnaire
Notice de montage et de mise en service Wilo-EMU RZP 20-1 ... 80-2
Installation
▪ Accrocher directement l'instrument de levage sur le boîtier d'écoulement.
▪ L'instrument de levage doit être doté d'une cosse.
AVIS ! Ne pas utiliser de maillon !
▪ Placer le centre de gravité au-dessus des trous oblongs. Angle d'inclinaison de la pompe
de recirculation : environ 5° vers le bas.
Fixation de l'instrument de levage
1. Desserrer l'écrou hexagonal du goujon.
2. Retirer le goujon et enlever la douille en plastique.
3. Placer l'instrument de levage sur le goujon.
4. Fixer la douille en plastique.
⇒ Fixer l'instrument de levage sur le goujon entre les deux douilles en plastique.
5. Fixer le goujon à travers la fente et le fixer à l'aide de l'écrou hexagonal.
▶ Instrument de levage fixé.
▪ Stationnaire sur le tube de refoulement
▪ Montage flexible avec dispositif de descente et support
AVIS ! Tout fonctionnement avec des hauteurs et directions différentes est inter-
dite !
Pour le montage direct sur le tube de refoulement, la pompe de recirculation est dotée
d'une bride au niveau de l'anneau d'écoulement. La pompe est fixée à l'aide de vis ho-
mologuées sur la bride du tube de refoulement. Le bassin doit être vide pour effectuer
l'ensemble des opérations.
‡
Appareil de levage, par ex. gerbeur
‡
Surface de transport pour le levage de la pompe
‡
Échafaudage
‡
Matériel de fixation
1. Placer la pompe sur la surface de transport et la protéger contre tout glissement ou
chute.
2. Soulever la pompe et la placer sur le tube de refoulement.
3. Fixer la pompe sur le tube de refoulement.
AVIS ! Veiller à ce que les vis disposent de la résistance requise !
4. Guider le câble de raccordement légèrement tendu hors du bassin.
ATTENTION ! Le câble de raccordement ne peut pas être tiré dans l'hélice !
▶ Pompe montée. Réaliser le raccordement électrique.
fr
51
