Kübler Codix 716 Bedienungsanleitung Seite 6

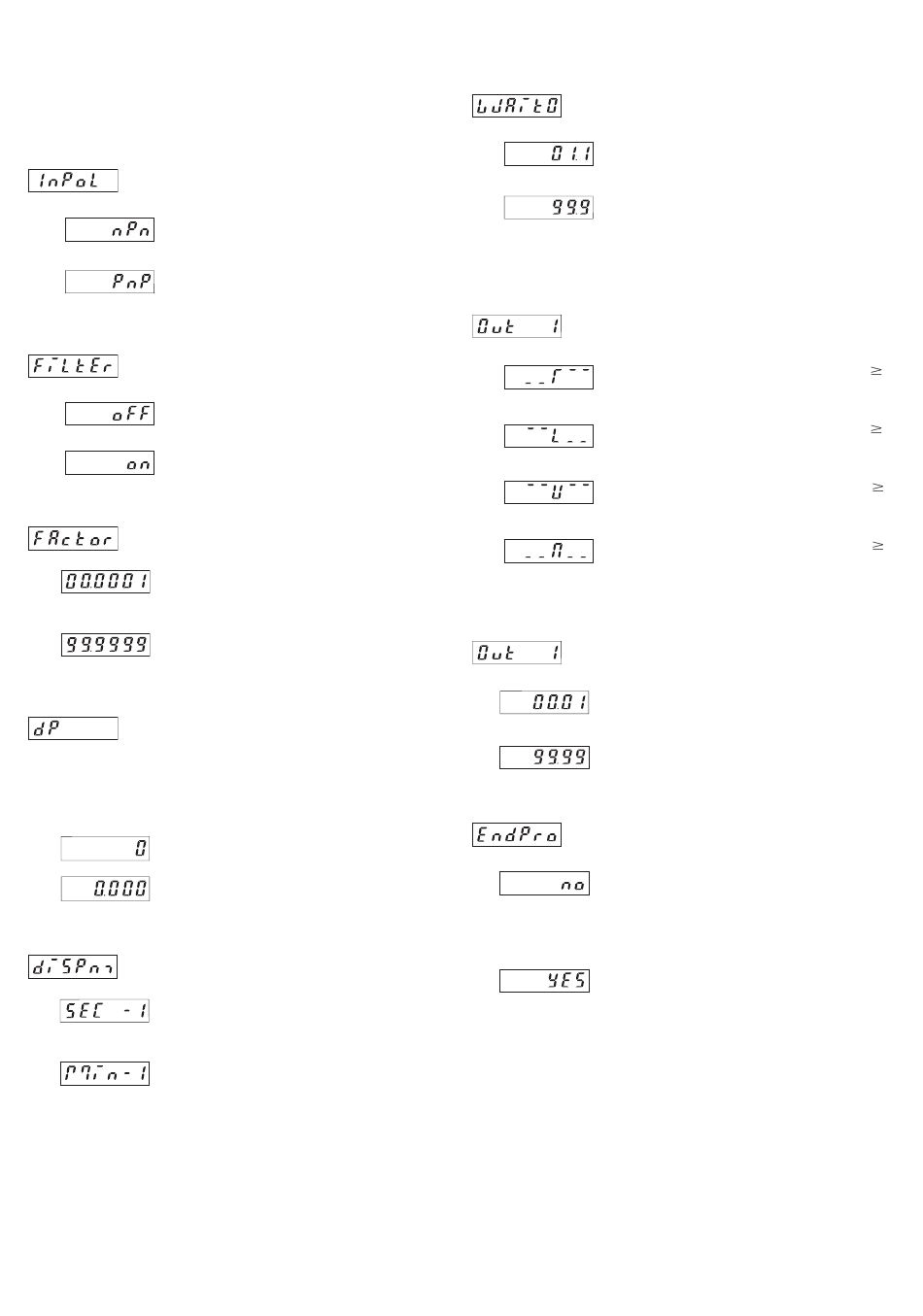

5.3 Programmierroutine Geschwindigkeitsanzeige/
Frequenzzähler
In der Betriebsart Geschwindigkeitsanzeige/Fre quenz zäh -
ler sind die Eingänge INP B, RESET und GATE ohne
Funktion.
5.3.1 Polarität der Eingänge
npn: nach 0 V schaltend
pnp: nach +24 V schaltend
5.3.2 Zuschaltung des 30 Hz Filters
maximale Eingangsfrequenz: 20 kHz
maximale Eingangsfrequenz: 30 Hz
5.3.3 Faktoreinstellung
Faktor von 00.0001 bis 99.9999 ein -
stell bar. Dezimalpunkt fest auf 4
Nach kom ma stel len eingestellt.
Eine Einstellung von „0,0000" wird
nicht akzeptiert !
5.3.4 Dezimalpunkteinstellung
Der Dezimalpunkt legt die Anzahl der
angezeigten Nachkommastellen fest,
d.h. je mehr Stellen programmiert
sind, desto genauer ist das angezeig-
te Ergebnis.
0
0.0 eine Dezimalstelle
0.00 zwei Dezimalstellen
0.000 drei Dezimalstellen
5.3.5 Displaymode
Umrechnung und Anzeige der Fre -
quenz / Ge schwin dig keit in 1/s
Umrechnung und Anzeige der Fre -
quenz / Ge schwin dig keit in 1/min
6
keine Dezimalstelle
5.3.6 Maximale Wartezeit
Dieser Wert gibt an, wie lange bei gestarteter Messung
gewartet werden soll, bis 0 angezeigt wird.
Maximale Wartezeit 01,1 s
(minimaler Wert)
Maximale Wartezeit 99,9 s
Werte unter 1,1 s werden ignoriert und automatisch auf
1,1 s gesetzt.
5.3.7 Signalform des Ausgangs
Dauersignal wird bei Zählerstand
Vorwahl aktiv.
Dauersignal wird bei Zählerstand
Vorwahl pas siv.
Wischsignal wird bei Zählerstand
Vorwahl passiv.
Wischsignal wird bei Zählerstand
Vorwahl aktiv.
5.3.8 Dauer des Wischsignals (nur wenn unter 5.3.7 ein
Wischsignal programmiert wurde)
Die Dauer ist ein stell bar von 0.01 s
bis 99.99 s
Eine Einstellung von 0.00 wird nicht
akzeptiert
5.3.9 Ende der Programmierung
Programmierroutine wird noch einmal
durchlaufen. Bisher eingestellte Werte
können überprüft und geändert wer-
den.
Programmierroutine wird beendet und
alle eingestellten Werte werden als
neue Parameter übernommen.
Das Gerät ist anschließend be triebs -
be reit.
