Durée minimum de l'impulsion pour les entrées de com
mande :
Niveau de commutation des entrées :
:
Forme de l'impulsion :
Précision en mode fréquencemètre / indicateur de
vitesse :
Précision en mode compteur de temps / compteur
horaire :
Sortie :
Temps de réponse des sorties :
Mémorisation des paramètres :
Tension d'alimentation du capteur :
Température d'utilisation :
Température de stockage :
Altitude :
CEM
Emission de parasites : EN 55 011 Classe B
Immunité aux parasites : EN 61 000-6-2
Sécurité de l'appareil
Conception selon :
Classe de protection :
Domaine d'utilisation :
Poids :
Indice de protection :
Couleur du boîtier :
Nettoyage :
5 ms
Avec tension d'alimentation AC
log."0" : 0..4 VDC
log."1" :12..30 VDC
Avec tension d'alimentation
log."0" : 0..0,2 x U
B
log."1" : 0,6 x U ..30 V DC
B
quelconque (en trées à trigger de
Schmitt)
< 0,1 %
± 50 ppm
Relais à contact inverseur hors
po ten tiel, pro gram ma ble à l'ou-
verture ou à la fermeture.
Tension de commutation max.
250 VAC / 300 VDC.
Courant de commutation max.
3A
Courant de commutation min. 30
mA DC
Puissance de commutation 50 V
/ 2000 VA
ou optocoupleur npn à collecteur
et émetteur ouverts.
Puissance de commutation : 30
VDC / 15 mA
U pour lC = 15 mA : max.
CESAT
2,0 VDC
U pour lC = 5 mA : max.
CESAT
0,4 VDC
Relais : env. 7 ms
Optocoupleur : env. 2 ms
au moins 10 ans ou 106 cycles
d'enreg istrement (mise en
marche et arrêt de l'appareil)
+24 VDC ± 15 % / 100 mA
avec ali men ta tion AC
-10°C.. +50°C
-25°C..+70°C
jusqu'à 2000 m
EN61010 Partie 1
Classe de protection 2
Degré de salissure 2
env. 200g (version AC avec
relais)
IP 65 (par l'avant)
gris foncé
La face avant de l'appareil ne
doit être net toyée qu'avec un
chiffon doux humide

9.La livraison comprend

• Codix 716
• Bornier à visser 7 bornes, pas 5,08 mm.
• Bornier à visser 7 bornes, pas 3,81 mm.
• Cadre pour montage par vis, découpe d'encastrement
50 x 50 mm
• Cadre pour montage par étrier, découpe
d'encastrement 50 x 50 mm
• Etrier
• Avec l'option interface série : bornier à visser 5
bornes, pas 3,81 mm.
10. Codification de commande
6.716.01X.XXX

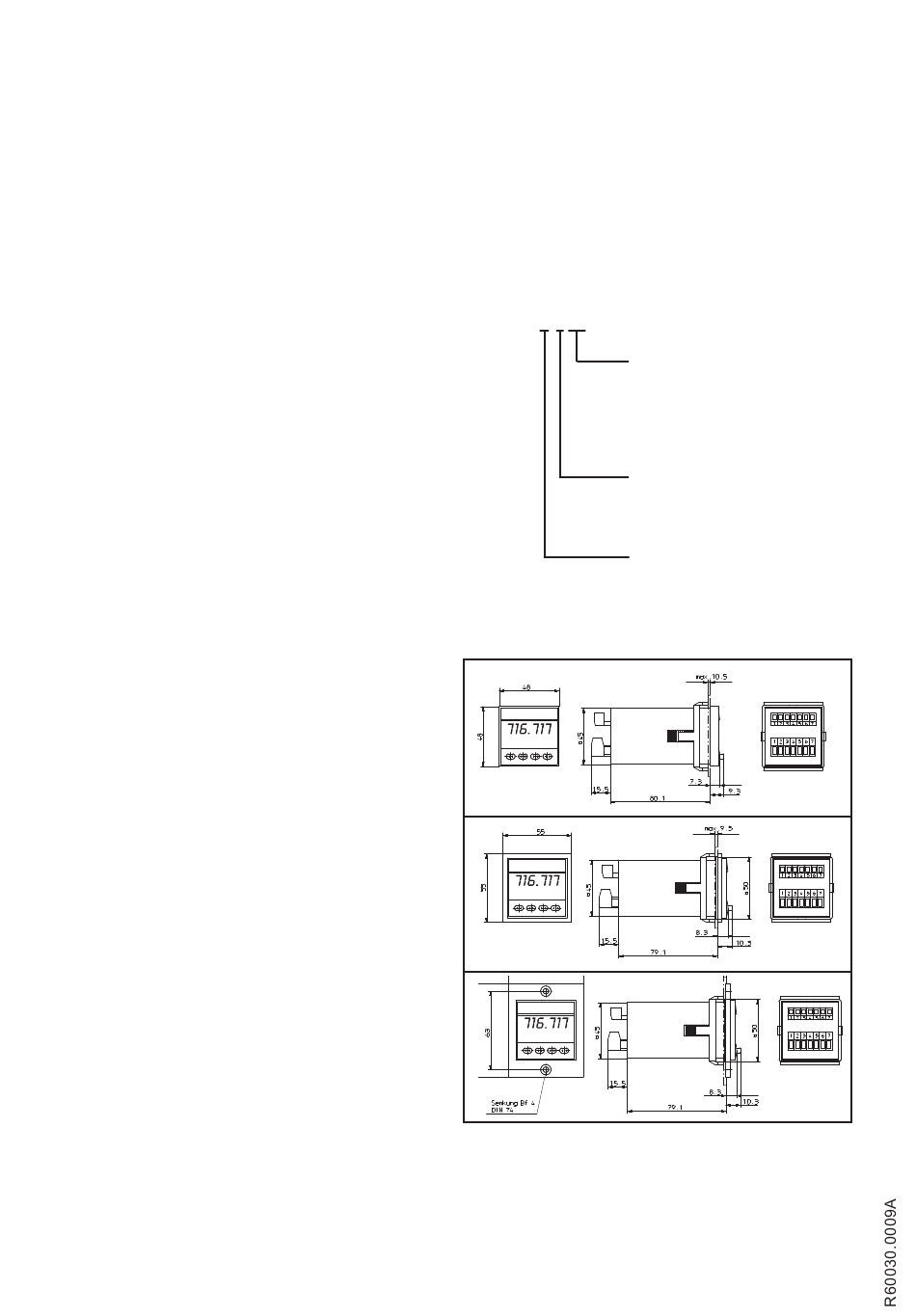

11. Dimensions
Fritz Kübler GmbH
Zähl- und Sensortechnik
Schubertstrasse 47
D-78054 Villingen-Schwenningen
Germany
Tel: +49 7720 3903 - 0
Fax +49 7720 -21564
info@kuebler.com
www.kuebler.com
Option
00 = aucune
05 = interface série RS232
06 = interface série RS422
07 = interface série RS485
Tension d'alimentation
0 = 90..260 VAC
3 = 10..30 VDC
Sorties
0 = relais
1 = optocoupleur
