Kübler Codix 716 Bedienungsanleitung Seite 5

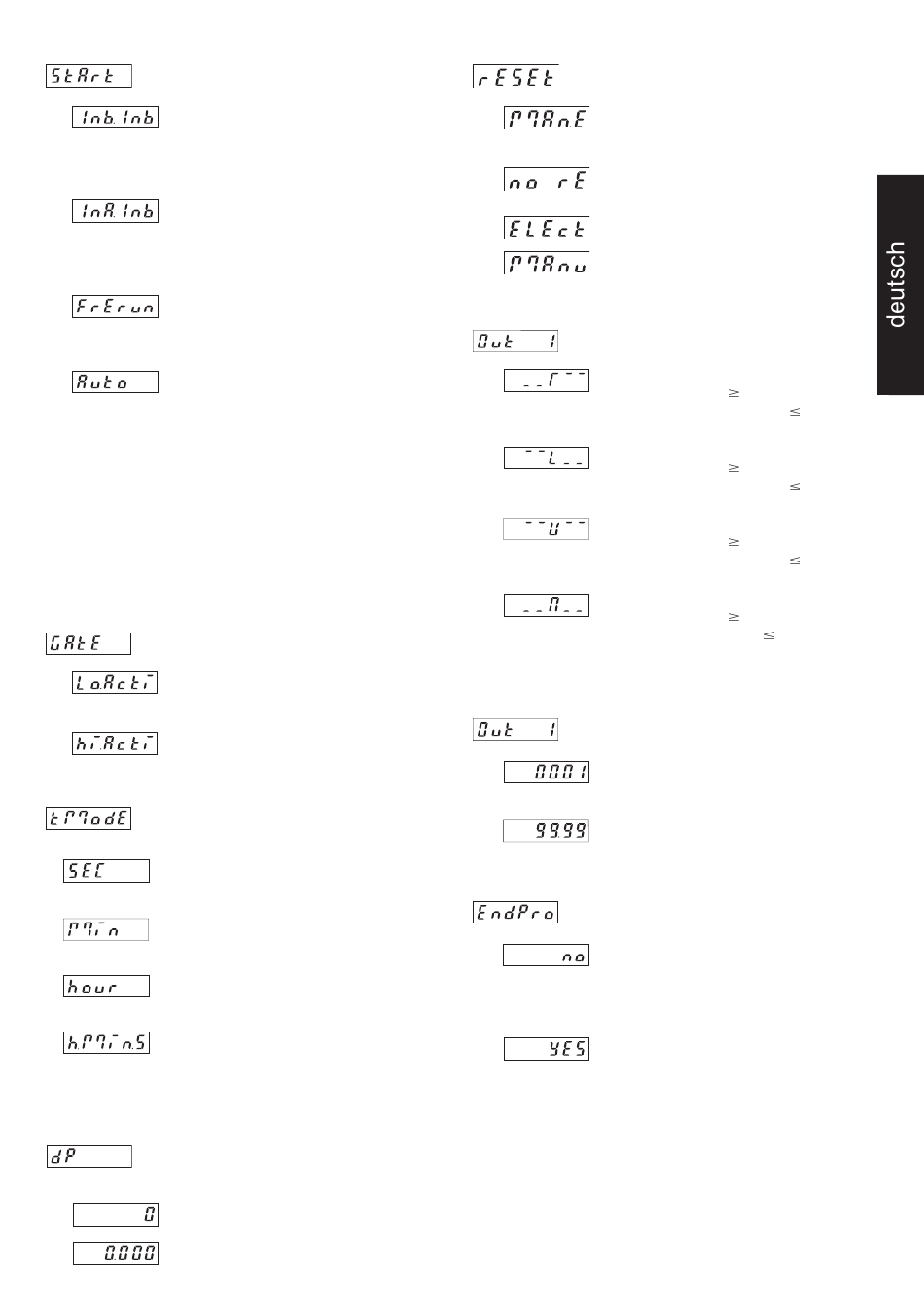

5.2.4 Start und Stop der Zeitzählung
Impuls an INP B star tet die Zählung,
der nächste Impuls an INP B stoppt
die Zählung (Flanke low-high bei pnp,
Flanke High-low bei npn)
Impuls an INP A star tet die Zählung,
Impuls an INP B stoppt die Zählung
(Flanke low-high bei pnp, Flanke
High-low bei npn)
Zählung kann nur über den GATE
Eingang kontrolliert werden. INP A
und INP B sind ohne Funktion.
Der Zähler wird durch ein Reset-Sig-
nal (manuell oder elektrisch) zurück-
gesetzt (auf Null bei add. Zählung, auf
Vorwahl bei sub. Zählung) und an -
schlie ßend die Zäh lung ge star tet. Bei
add. Zählung wird bei Erreichen der
Vorwahl, bei sub. Zählung bei er rei -
chen von Null die Zählung ge stoppt.
Ein Reset-Signal während der Zäh-
lung stoppt diese ebenfalls. INP A
und INP B sind ohne Funk ti on.
5.2.5 Funktion des GATE-Eingangs
Zählung erfolgt, wenn GATE Ein gang
nicht aktiv ist
Zählung erfolgt, wenn GATE Ein gang
aktiv ist.
5.2.6 Zähleinheit
Zähleinheit Se kun den (De zi mal punkt -
ein stel lung be stimmt die Auf lö sung)
Zähleinheit Minuten (De zi mal punkt -
ein stel lung bestimmt die Auflösung)
Zähleinheit Stunden (De zi mal punkt -
ein stel lung bestimmt die Auflösung)
Zähleinheit Stunden:Minuten:Sekun-
den
(Dezimalpunkteinstellung wird über -
sprun gen)
5.2.7 Dezimalpunkteinstellung
Der Dezimalpunkt legt die Auflösung
des Zeitzählers fest
0
0.0 Zählung von 0,1 s, min, h
0.00 Zählung von 0,01 s, min, h
0.000 Zählung von 0,001 s, min, h
Zählung von s, min, h
5.2.8 Rücksetzmode
manuelle Rückstellung (mit roter
Taste) und elektrische Rückstellung
keine Rückstellung möglich (rote
Taste und Rücksetzeingang gesperrt)
nur elektrische Rückstellung
nur manuelle Rückstellung
5.2.9 Signalform Ausgangs
Dauersignal wird bei add. Zählung
bei Zäh lers tand
Zäh lung bei Zählerstand
Dauersignal wird bei add. Zählung
bei Zäh lers tand
Zäh lung bei Zählerstand
Wischsignal wird bei add. Zählung
bei Zäh lers tand
Zäh lung bei Zählerstand
Wischsignal wird bei add. Zählung
bei Zählerstand
Zäh lung Zählerstand
5.2.10 Dauer des Wischsignals (nur wenn unter 5.2.9 ein
Wischsignal programmiert wurde)
Die Dauer ist ein stell bar von 0.01 s
bis 99.99 s
Eine Einstellung von 0.00 wird nicht
akzeptiert
5.2.11 Ende der Programmierung
Programmierroutine wird noch einmal
durchlaufen. Bisher eingestellte Werte
können überprüft und geändert wer-
den.
Programmierroutine wird beendet und
alle eingestellten Werte werden als
neue Parameter übernommen.
Das Gerät ist anschließend be triebs -
be reit.
Vorwahl, bei sub.
0 aktiv.
Vorwahl, bei sub.
0 pas siv.
Vorwahl, bei sub.
0 pas siv.
Vorwahl, bei sub.
0 aktiv.
