3.3 Montage ohne Adapter (Nur Wandmontage)

3.3 Montage ohne Adapter (Nur Wandmontage)
Bohrbild

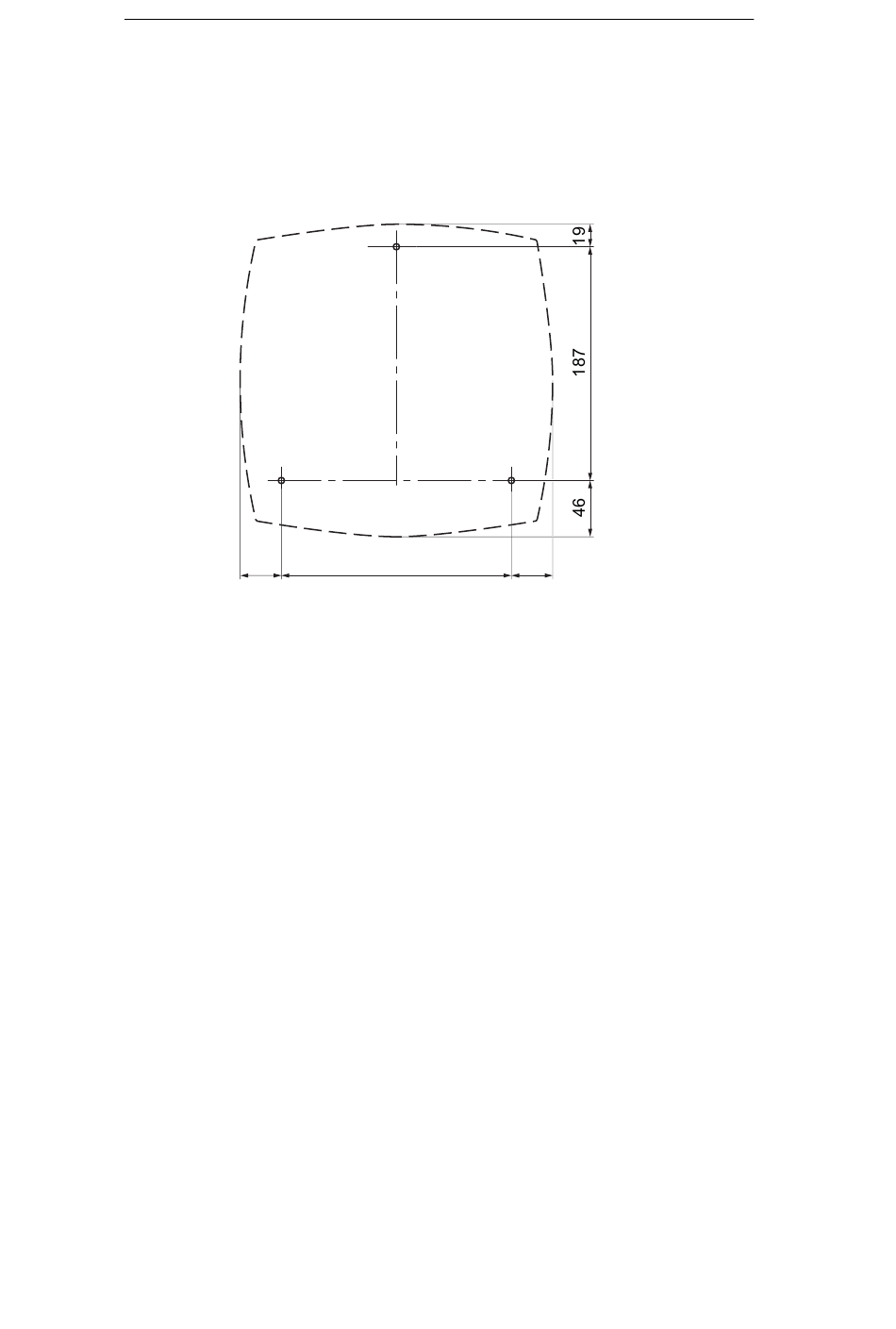

Die Lage der Bohrungen für die Wandmontage des SCALANCE W786 ist in der folgenden
Abbildung dargestellt:
34
Bild 3-5
16
184
Bohrbild für die Wandmontage eines SCALANCE W786
34
SCALANCE W786-2HPW
