Anleitung für die LED Verbindung
Wichtig: Diese Anleitung bezieht sich nur zur Verbindung der LED´s. Bitte lesen
Sie auch die Flugzeugmontageanleitung vor dem Anschluss der LED´s.

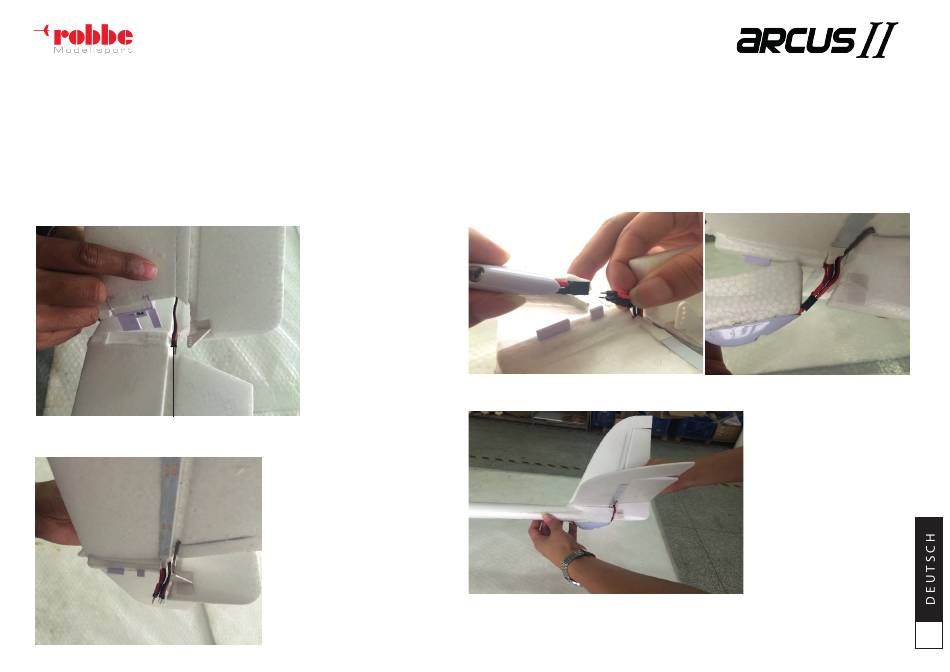

1. Montieren des Seiten- und Höhenruders
Führen Sie das Anschlusskabel der LED´s durch den Abstand zwischen
Stahldraht und Schaumteil wie in Fig. 1 abgebildet und montieren Sie das
Seitenleitwerk und Höhenleitwerk. Siehe Fig. 2 für das zusammengebaute Teil.
Fig. 1
Ziehen Sie das Kabel durch das Loch
Fig. 2
B A U - U N D B E T R I E B S A N L E I T U N G
2. Montieren sie das Heckleitwerk mit dem Rumpf
Schließen Sie das Anschlusskabel vom Heckleitwerk mit dem Anschluss vom Rumpf
zusammen, wie Fig. 3 und Fig. 4 zusehen ist. Bitte achten sie auf die Polarität der Kabel
Rot auf Rot und Schwarz auf Schwarz!
Fig. 3
Fig. 5
Fig. 4
Nach dem Anschluss der Kabel
stecken Sie vorsichtig das
Leitwerk an den Rumpf und
schrauben Sie es von der
Unterseite des Rumpfes fest.
21
