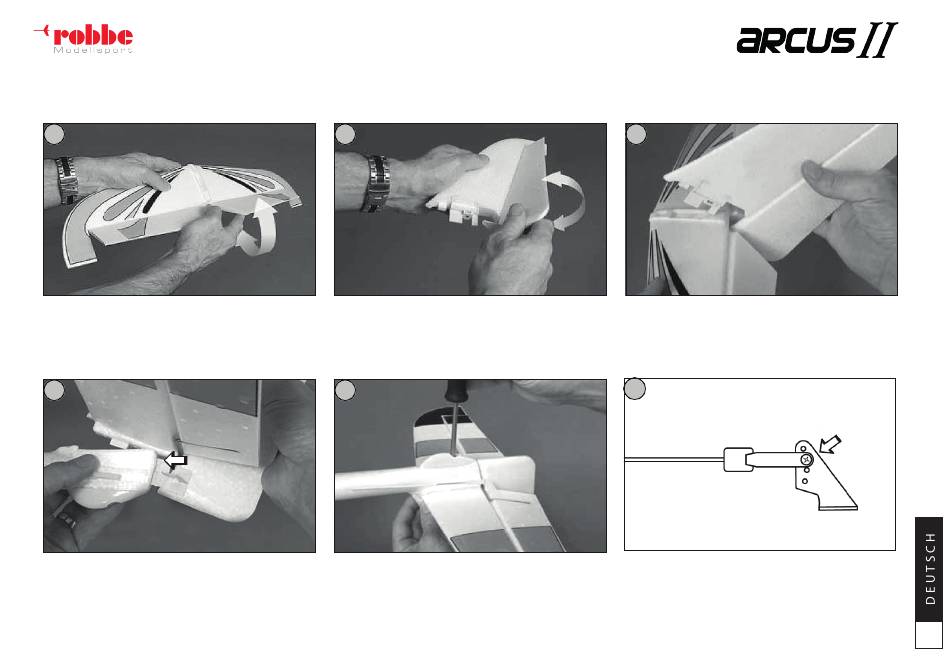

1. Das Leitwerk
1
Abbildungen 1 und 2:
Um das Höhen- und Seitenruder leichtgängig zu machen, müssen diese vor dem Zusammenbau mehrmals vorsichtig hoch
und runter bewegt werden.
4
Abbildung 4:
Das zusammengesetzte Leitwerk wir auf den Rumpf aufge-
setzt. Dabei wird das Scharnier in das Seitenruder einge-
schoben.
B A U - U N D B E T R I E B S A N L E I T U N G
2
5
Abbildung 5:
Das Leitwerk wir von unten mit der beiliegenden Schraube
M4x35mm gesichert.
Die Schraube mit Gefühl, aber fest, anziehen.
3
Abbildung 3:
Seitenleitwerk in das Höhenleitwerk einsetzen.
6
Gabelkopf
Abbildung 6:
Die Gabelköpfe für Höhen- und Seitenruder, wie abgebildet,
in das jeweilige Ruderhorn einhängen und mit der Schraube
sichern.
Ruderhorn
7
