OPTIONAL: Nachrüstung mit Wölbklappen
3. Vorgehensweise bei Wölbklappeneinbau
1

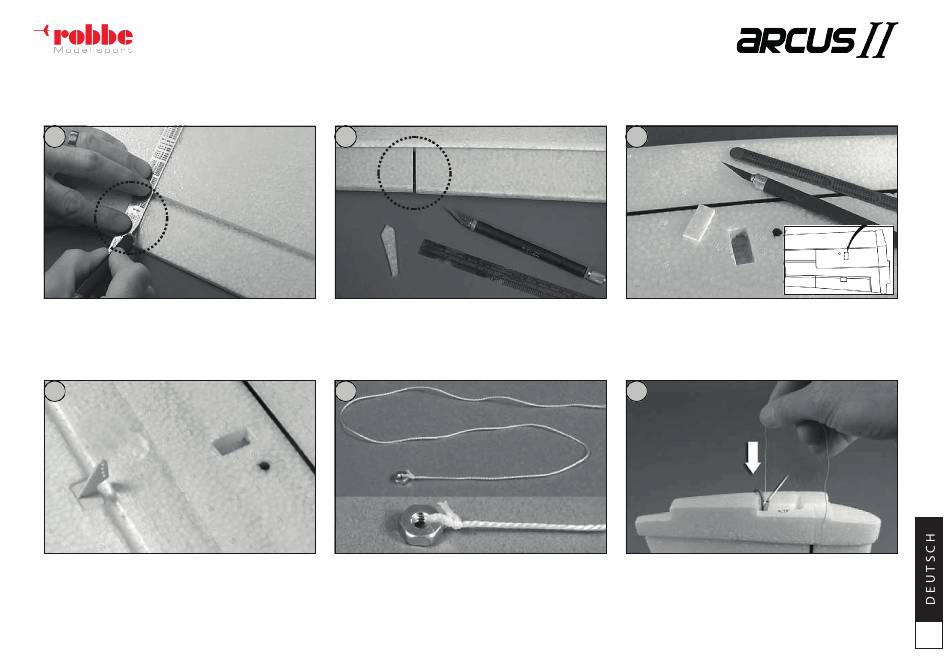

Abbildungen 1 und 2:
Die Querruder in Breite der angeformten Trennlinie (1-2mm) bis zum Scharnier einschneiden.
4
Abbildung 4:
Anschließend die Ruderhörner in die angeformte Vertiefung
der Wölbklappen kleben. Hierfür geeigneten Klebstoff
benutzen (z.B. 5-Minuten Epoxy). Sicherheits- und Verarbei-
tungshinweise des Klebstoffherstellers beachten.
Darauf achten, dass kein Klebstoff in das Scharnier läuft.
B A U - U N D B E T R I E B S A N L E I T U N G
2
5
Abbildung 5:
Ein kleines Gewicht am Ende einer ca. 350mm langen
Schnur befestigen
3
Abbildung 3: Mit einem scharfen Cutter-Messer werden die
Abdeckungen der Einbauschächte für die Wölbklappenser-
vos auf der Unterseite der Tragflächen rechts und links he-
rausgeschnitten. Achtung, diese Abdeckungen sind 2-3mm
stark, nicht zu tief schneiden.
6
Abbildung 6:
Die Schnur mit dem Gewicht voran in die Kabelführung der
Tragfläche einfädeln. Sie wird zum durchführen des zusätz-
lichen Servokabels benötigt.
11
