Montage der Kabinenhaube und einlegen des Flugakkus
1

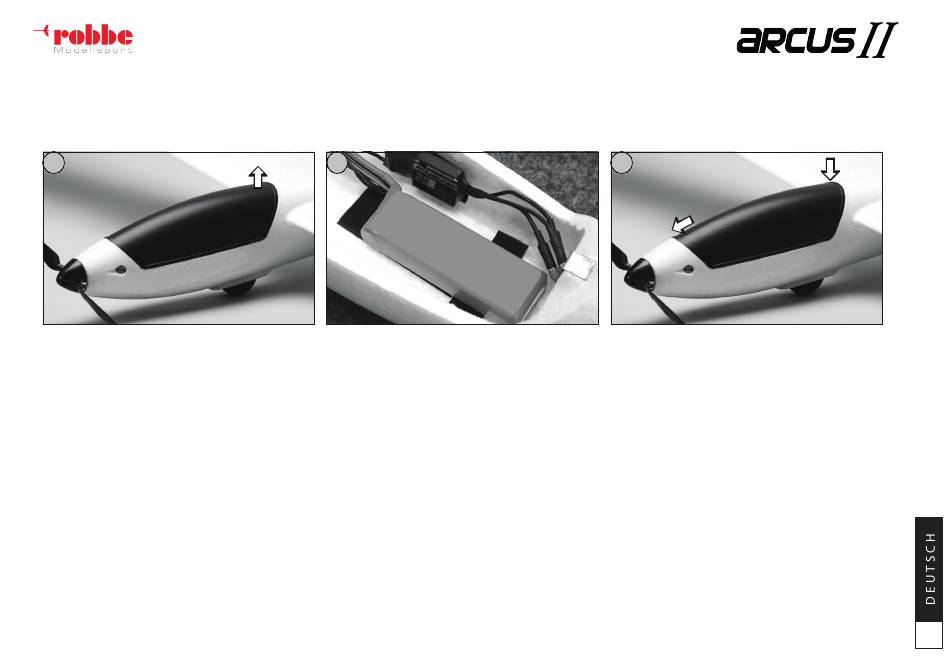

Abbildung 1:
Die Kabinenhaube wird mit einem Magnetverschluss gehal-
ten. Die Kabinenhaube zum abnehmen im hinteren Drittel
nach oben ziehen.
B A U - U N D B E T R I E B S A N L E I T U N G
2
Abbildung 3:
Zum sichern des Flugakkus gegen verrutschen das Klett-
band (Haken Seite) auf den Rumpfboden Kleben.
Den Flugakku so einlegen ein das sich das Modell im
Schwerpunkt (Seite14) befindet. Darauf achten, dass das
Klettband am Akku (Flausch) richtig in das Gegenstück im
Rumpf einhakt.
Bei montiertem Kamerahalter und Kamera verändert sich
die Gewichtsverteilung. Schwerpunkt beachten (Seite14)
Schließen Sie den Akku NICHT an!
3
Abbildung 3:
Kabinenhaube auf den Hauptrahmen des Rumpfes aufset-
zen. Der Magnetverschluss hält die Haube sicher am Rumpf.
13
