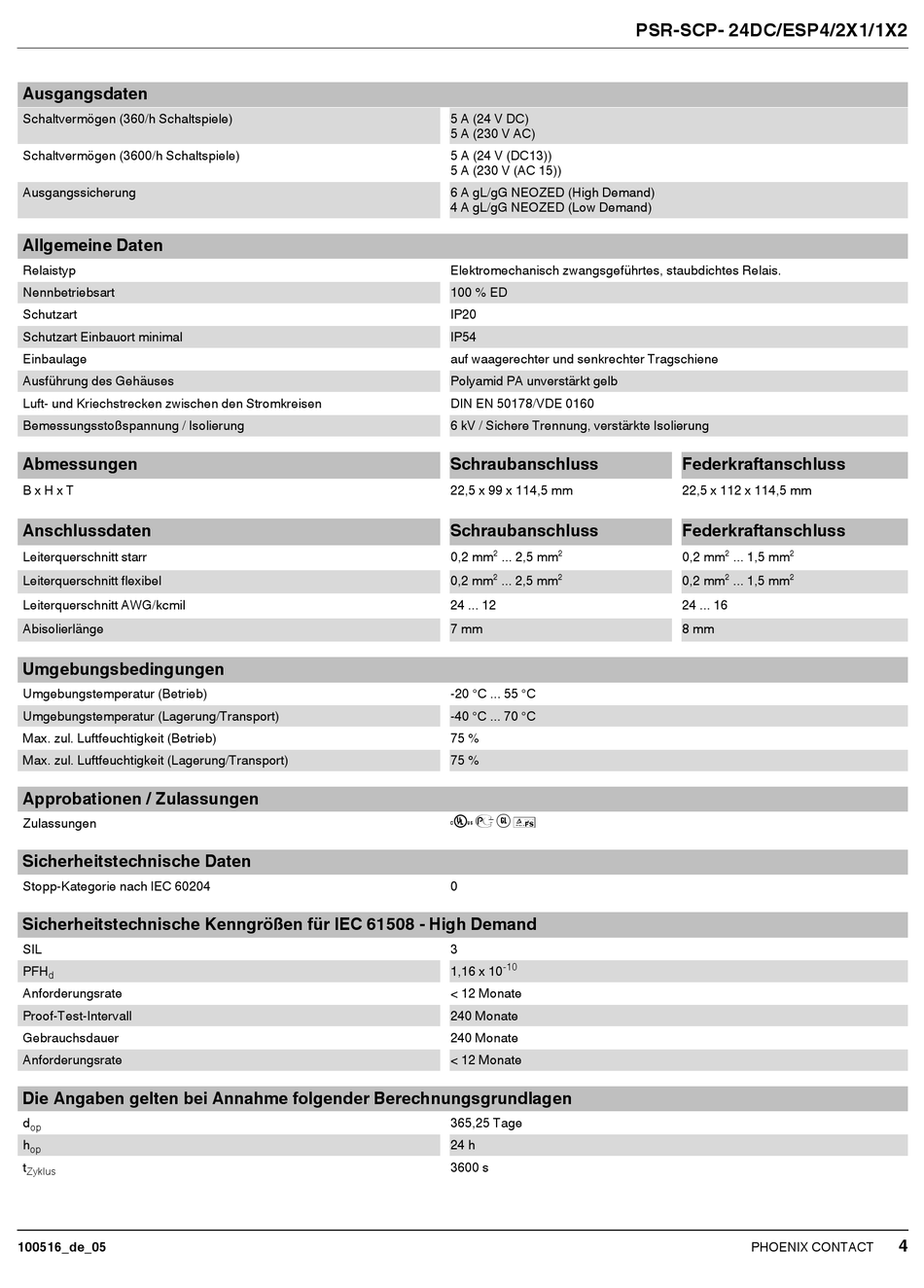

Ausgangsdaten
Schaltvermögen (360/h Schaltspiele)
Schaltvermögen (3600/h Schaltspiele)
Ausgangssicherung
Allgemeine Daten
Relaistyp
Nennbetriebsart
Schutzart
Schutzart Einbauort minimal
Einbaulage
Ausführung des Gehäuses
Luft- und Kriechstrecken zwischen den Stromkreisen
Bemessungsstoßspannung / Isolierung
Abmessungen
B x H x T
Anschlussdaten
Leiterquerschnitt starr
Leiterquerschnitt flexibel
Leiterquerschnitt AWG/kcmil
Abisolierlänge
Umgebungsbedingungen
Umgebungstemperatur (Betrieb)
Umgebungstemperatur (Lagerung/Transport)
Max. zul. Luftfeuchtigkeit (Betrieb)
Max. zul. Luftfeuchtigkeit (Lagerung/Transport)
Approbationen / Zulassungen
Zulassungen
Sicherheitstechnische Daten
Stopp-Kategorie nach IEC 60204
Sicherheitstechnische Kenngrößen für IEC 61508 - High Demand
SIL
PFH
d
Anforderungsrate
Proof-Test-Intervall
Gebrauchsdauer
Anforderungsrate
Die Angaben gelten bei Annahme folgender Berechnungsgrundlagen
d
op
h
op
t
Zyklus
100516_de_05
5 A (24 V DC)
5 A (230 V AC)
5 A (24 V (DC13))
5 A (230 V (AC 15))
6 A gL/gG NEOZED (High Demand)
4 A gL/gG NEOZED (Low Demand)
Elektromechanisch zwangsgeführtes, staubdichtes Relais.
100 % ED
IP20
IP54
auf waagerechter und senkrechter Tragschiene
Polyamid PA unverstärkt gelb
DIN EN 50178/VDE 0160
6 kV / Sichere Trennung, verstärkte Isolierung
Schraubanschluss
22,5 x 99 x 114,5 mm
Schraubanschluss
0,2 mm² ... 2,5 mm²
0,2 mm² ... 2,5 mm²
24 ... 12
7 mm
-20 °C ... 55 °C
-40 °C ... 70 °C
75 %
75 %
0
3
-10
1,16 x 10
< 12 Monate
240 Monate
240 Monate
< 12 Monate
365,25 Tage
24 h
3600 s
PSR-SCP- 24DC/ESP4/2X1/1X2
Federkraftanschluss
22,5 x 112 x 114,5 mm
Federkraftanschluss
0,2 mm² ... 1,5 mm²
0,2 mm² ... 1,5 mm²
24 ... 16
8 mm
PHOENIX CONTACT
4
