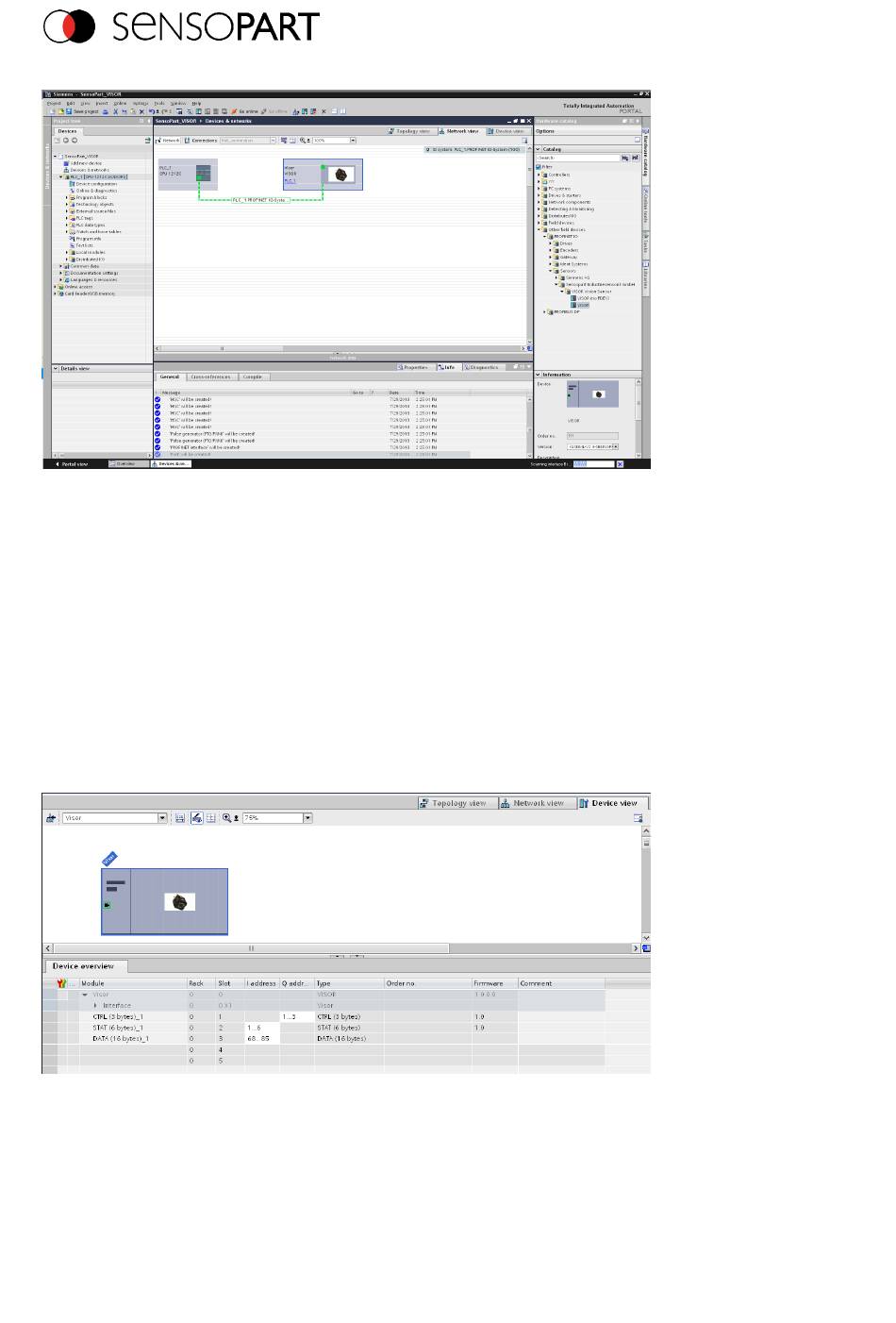

Abbildung 31: VISOR mit SPS verbinden
Einfügen der I/O Daten
Im Reiter „Device View" sind per Default die Module CTRL (Control) und STAT (Status) aktiviert.
Optional kann ein DATA (Data Modul) mit einer bestimmten Nutzgröße hinzugefügt werden.
Im Beispiel: 2 Byte + 16 Byte Nutzdaten (1 Byte: Image ID, 1 Byte: Result data overrun (siehe
Modul 3: "Data" (Von VISOR® an Steuerung) (Seite 34)), + 16 Byte Daten). Sind die Daten
länger als der definierte Bereich werden diese abgeschnitten (Result data overrun = 1), sind sie
kürzer wird der Rest bis 16 Byte mit 00h aufgefüllt.
Abbildung 32: I/O Daten einfügen
