ABMESSUNGEN
3.2 Außeneinheiten
AOYA 12 LACL bis AOYA 18 LACL
1
2
4
Angaben in mm

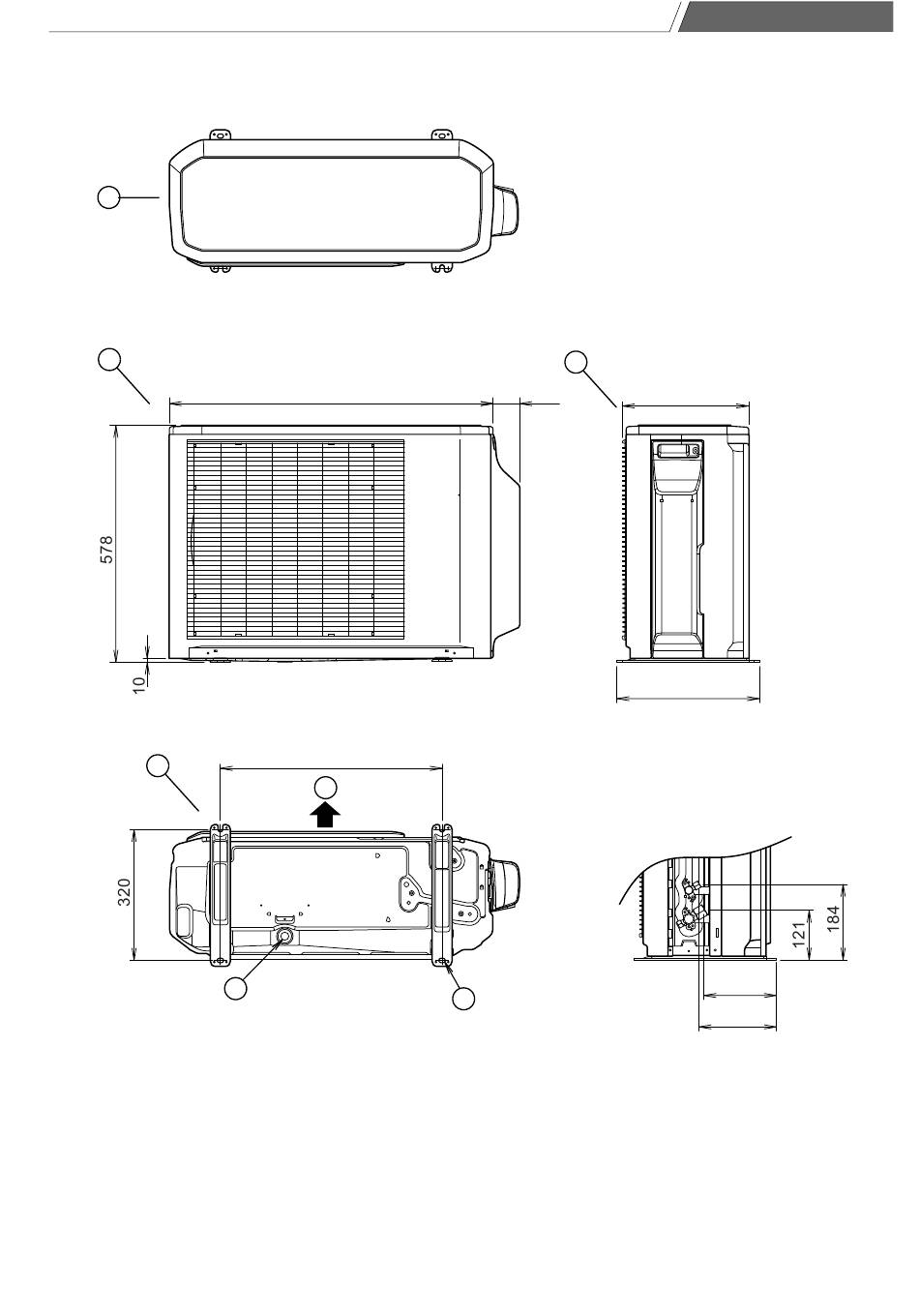

1 Draufsicht
2 Vorderansicht
3 Seitenansicht
790
540
5
6
3
66
7
4 Unteransicht
5 Luftaustritt
6 Kondensat-Ablauf (Ø 20 mm)
7 Befestigungsbohrung (Ø 10 mm)
Technik
300
347
177
189
5
