TRUHEN- / DECKENMODELLE
INVERTER
Kombinationen
(Inneneinheit / Außeneinheit)

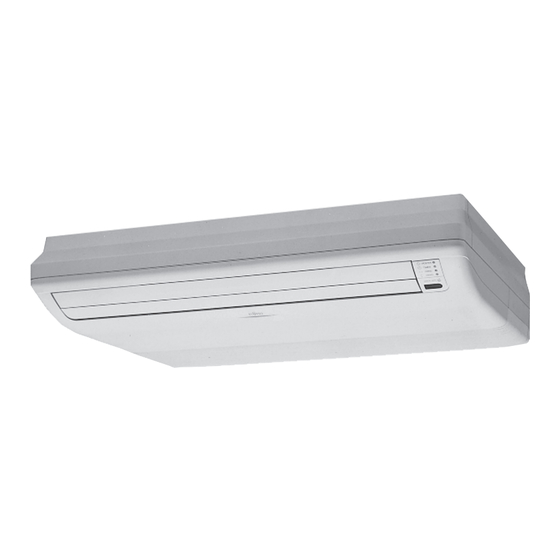

ABYA 18 LATN / AOYA 18 LACL Truhen-/Deckenmodell
ABYA 24 LATN / AOYA 24 LACL Truhen-/Deckenmodell
ABYA 36 LATN / AOYA 36 LATL Deckenmodell
ABYA 45 LATN / AOYA 45 LATL Deckenmodell
Technische Dokumentation
Werbung
Verwandte Anleitungen für Fujitsu ABYA 18 LATN
Inhaltszusammenfassung für Fujitsu ABYA 18 LATN

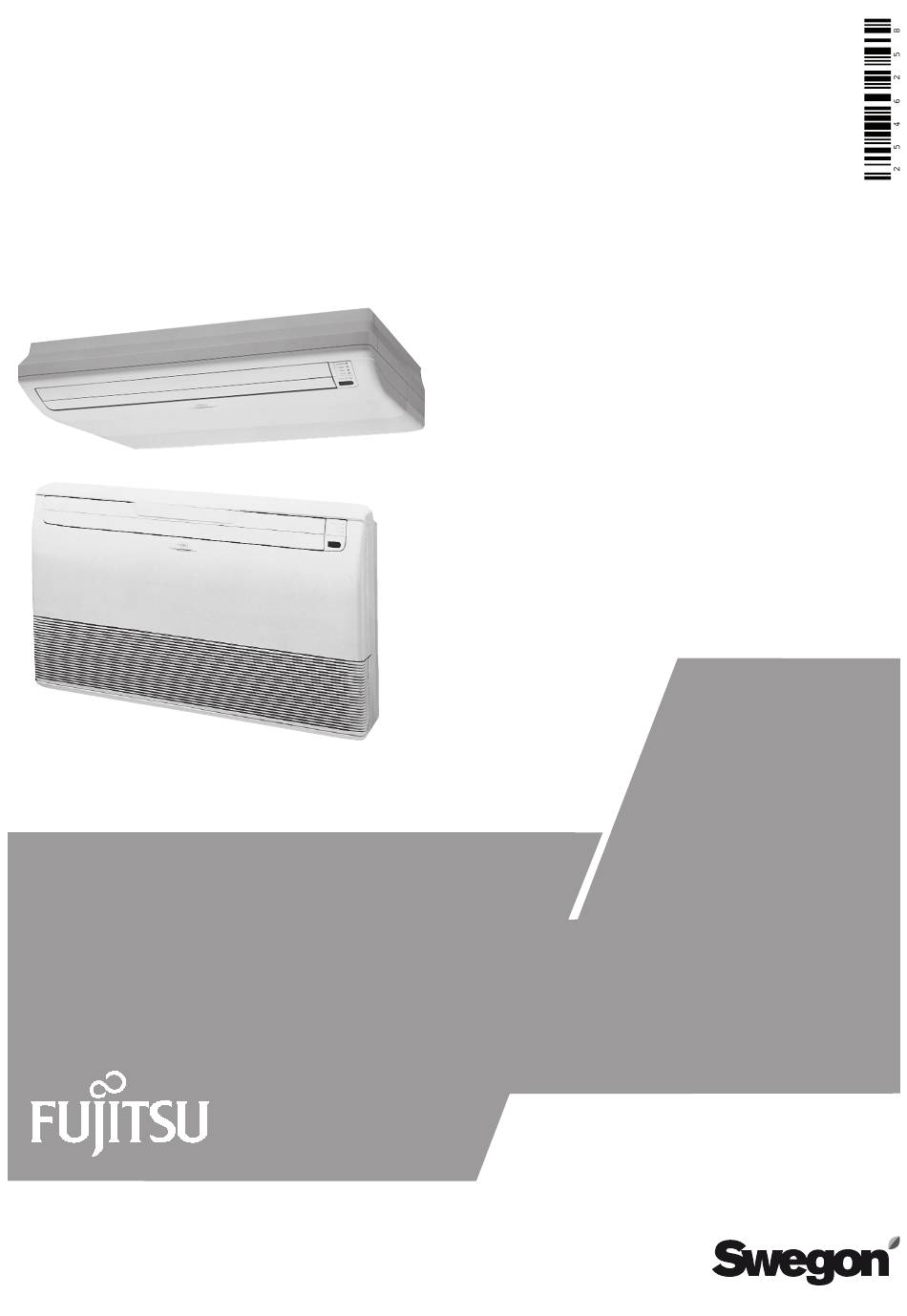

- Seite 1 TRUHEN- / DECKENMODELLE INVERTER Kombinationen (Inneneinheit / Außeneinheit) ABYA 18 LATN / AOYA 18 LACL Truhen-/Deckenmodell ABYA 24 LATN / AOYA 24 LACL Truhen-/Deckenmodell ABYA 36 LATN / AOYA 36 LATL Deckenmodell ABYA 45 LATN / AOYA 45 LATL Deckenmodell...
- Seite 2 Inhaltsverzeichnis Einleitung und Sicherheitshinweise Technische Daten Abmessungen Mindestabstände zu Hindernissen Kältekreislauf Schaltplan Gruppen-Steuerung adressieren Sendefrequenz einstellen Testbetrieb Funktionsparameter einstellen Fehlerdiagnose Pump Down Betrieb...
- Seite 3 Technik EINLEITUNG UND SICHERHEITSHINWEISE Einleitung und Sicherheitshinweise Hinweise zu dieser Anleitung Diese Anleitung enthält wichtige Informationen zur Montage, Inbe- Verletzungsgefahr triebnahme und Wartung. Sie muss vor der Montage, Inbetriebnahme und Wartung sorgfältig Warnhinweis – weist Sie auf gefährliche Situationen hin. durchgelesen und verstanden werden.
- Seite 4 Technik TECHNISCHE DATEN Technische Daten Inneneinheit ABYA 18 LATN ABYA 24 LATN ABYA 36 LATN ABYA 45 LATN Außeneinheit AOYA 18 LACL AOYA 24 LACL AOYA 36 LATL AOYA 45 LATL Nennkälteleistung 10,0 12,5 Leistungsbereich Kühlen 0,9 – 5,9 0,9 – 8,0 5,0 –...
- Seite 5 Technik ABMESSUNGEN Abmessungen Inneneinheiten ABYA 18 LATN bis ABYA 24 LATN (Als Truhen- oder Deckenmodelle zu verwenden) Angaben in mm...
- Seite 6 Technik ABMESSUNGEN ABYA 36 LATN bis ABYA 45 LATN (Nur als Deckenmodelle zu verwenden) 1660 1600 Angaben in mm...
- Seite 7 Technik ABMESSUNGEN Außeneinheiten AOYA 18 LACL Angaben in mm Draufsicht Luftaustritt Vorderansicht Kondensat-Ablauf (Ø 20 mm) Seitenansicht Befestigungsbohrung (Ø 10 mm) Unteransicht...
- Seite 8 Technik ABMESSUNGEN AOYA 24 LACL Angaben in mm Draufsicht Luftaustritt Vorderansicht Kondensat-Ablauf (Ø 20 mm) Seitenansicht Befestigungsbohrung (Ø 10 mm) Unteransicht...
- Seite 9 Technik ABMESSUNGEN AOYA 36 LATL bis AOYA 45 LATL Angaben in mm Draufsicht Unteransicht Vorderansicht Luftaustritt Seitenansicht...
- Seite 10 Technik MINDESTABSTÄNDE ZU HINDERNISSEN Mindestabstände zu Hindernissen Inneneinheit 300 mm 150 mm 300 mm 300 mm Zimmerdecke 20 mm Außeneinheit 300 mm 600 mm 300 mm 600 mm 300 mm Luftaustritt...
- Seite 11 Technik KÄLTEKREISLAUF Kältekreislauf ABYA 18 LATN bis ABYA 24 LATN mit AOYA 18 LACL bis AOYA 24 LACL Kühlen Verdichtertemperaturfühler Rohrtemperaturfühler Heizen Heißgastemperaturfühler Raumtemperaturfühler Wärmetauschermittentemperaturfühler Wärmetauscheraustrittstemperaturfühler Außentemperaturfühler Wärmetauscher Außeneinheit Durchmesser Kälteleitungen ABYA 18 LATN /AOYA 18 LACL Muffler Einspritzleitung: 1/4“ (6 mm) 4-Wege-Ventil Sauggasleitung: 1/2“...
- Seite 12 Technik KÄLTEKREISLAUF ABYA 36 LATN bis ABYA 45 LATN mit AOYA 36 LATL bis AOYA 45 LATL : Kühlen : Heizen Wärmetauscher Außeneinheit Expansionsventil Druckschalter 3-Wege-Ventil Filter 3-Wege-Ventil Hochdruckschalter Sauggasleitung: 5/8“ (16 mm) 4-Wege-Ventil Einspritzleitung: 3/8“ (10 mm) Muffler Wärmetauscher Inneneinheit Verdichter Flüssigkeitsabscheider...
- Seite 13 Technik SCHALTPLAN Schaltplan ABYA 18 LATN bis ABYA 24 LATN mit AOYA 18 LACL bis AOYA 24 LACL Kabelf Inneneinheit Außeneinheit CONTROLLER PCB ASSY ( MAIN PCB )
- Seite 14 Technik SCHALTPLAN ABYA 36 LATN bis ABYA 45 LATN mit AOYA 36 LATL bis AOYA 45 LATL Inneneinheit Außeneinheit...
- Seite 15 Installation GRUPPEN-STEUERUNG ADRESSIEREN Gruppen-Steuerung adressieren Lassen Sie Installations-, Wartungs- oder Reparaturarbeiten nur von DIP-Schalter qualifiziertem Fachpersonal durchführen. Adressieren Sie jede Inneneinheit über die DIP-Schalter der Innen- einheit entsprechend der folgenden Tabelle. Die Werkseinstellung entspricht der Inneneinheit Nr. 0. Verletzungsgefahr Gerät ausschalten und die Stromzufuhr unterbrechen. Sonst besteht Verletzungsgefahr durch elektrischen Schlag.
- Seite 16 Installation TESTBETRIEB Einstellung der Fernbedienungen auf die Sendefrequenz 1. Drücken Sie die „Start/Stop“-Taste, bis nur die Uhrzeit erscheint. 3. Sendefrequenz mit den -Tasten einstellen. Sendefrequenzen: 4. Drücken Sie die „Master-Control“-Taste erneut, um zur Uhrzeit zurückzukehren. 5. Nach einem Batteriewechsel oder nach Drücken der „ACL“-Taste muss die Sendefrequenz neu eingestellt werden.
- Seite 17 Installation FUNKTIONSPARAMETER EINSTELLEN 10. Funktionsparameter einstellen Durch folgendes Verfahren werden die Funktionsparameter der Inneneinheit entsprechend der Installationsumgebung geändert. Hinweis Falsche Einstellungen können zu Fehlfunktionen der Inneneinheit führen. Einstellungen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie die Funktionsparameter entsprechend der Installations- umgebung und der Betriebsbedingungen ein.
- Seite 18 Installation FUNKTIONSPARAMETER EINSTELLEN 10.1 Übersicht der Funktionsparameter Sie können Funktionsnummer und Einstellwert entsprechend der Einstellung anderer Funktionen folgenden Tabellen bestimmen/ändern. Die Einstellung wird vom Die folgenden Einstellungen können entsprechend der Betriebsbe- Gerät nicht akzeptiert, falls ungültige Funktionsnummern und/oder dingungen eingestellt werden. (Werkseinstellung: 00) Einstellwerte vergeben werden.
- Seite 19 Installation FUNKTIONSPARAMETER EINSTELLEN 10.2 Funktionswechsel über Raumtemperatursensor einstellen Um diese Einstellung vornehmen zu können, muss erst der 2. Drücken Sie anschließend nochmals kurz die „Thermo-Sensor“- Funktionsparameter 42 „Funktionswechsel über Raumtemperatur- Taste. sensor“ auf Seite 16 geändert werden. Der Fühler der Fernbedienung ist nun aktiv, ein Symbol erscheint.
- Seite 20 Installation FEHLERDIAGNOSE 11. Fehlerdiagnose 11.1 Diagnose an den LEDs der Inneneinheit OPERATION- TIMER-Lampe FILTER-Lampe Fehlerbeschreibung Lampe (rot) (grün) (orange) Signalstörung Inneneinheit – – Störung Kabelfernbedienung – – Störung Raumtemperaturfühler – Störung Wärmetauschermittenfühler Inneneinheit – Störung Wärmetauschereingangsfühler Inneneinheit – Schwimmerschalter ausgelöst ( 3 Minuten) –...
- Seite 21 Installation FEHLERDIAGNOSE 11.2 Diagnose an der Kabelfernbedienung 1. Beenden Sie den Kühl-/Heizbetrieb. Fehlerdiagnose beenden 1. Halten Sie die „SET TEMP.“-Tasten gleichzeitig für mindestens 2. Halten Sie die „SET TEMP.“-Tasten gleichzeitig für 3 Sekunden gedrückt, um die Selbstdiagnose zu starten. mindestens 3 Sekunden gedrückt, um die Selbstdiagnose zu starten.
- Seite 22 Installation FEHLERDIAGNOSE 11.3 Diagnose an der LED der Außeneinheit Diagnose AOYA 18 LACL bis AOYA 24 LACL Fehlerbeschreibung Störung Temperaturfühler 0,1 Sek. EIN/0,1 Sek. AUS Störung Heißgastemperatur Schutzfunktion Anstieg Stromaufnahme 0,5 Sek. EIN/0,5 Sek. AUS Störung CT Stromaufnahme 2,0 Sek. EIN/2,0 Sek. AUS Störung Verdichterposition 0,1 Sek.
- Seite 23 Wartung PUMP DOWN BETRIEB 12. Pump Down Betrieb Verletzungsgefahr Bauteil 1 (Spule) nicht berühren – hohe Spannung! Sonst besteht Verletzungsgefahr durch elektrischen Schlag. PUMP DOWN SW (SW2) Um das Kältemittel aus dem System abzusaugen, gehen Sie wie folgt vor: Anlage ist ohne Kühl-/Heizanforderung Anlage ist in Betrieb 1.
- Seite 24 Swegon Climate Systems Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück, Deutschland Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 09.2013 Swegon Climate Systems Germany GmbH Technische Änderungen vorbehalten.
