4 Aufstellen und Anschließen
• Für die Montage der Halterung für das Arztkrepppapier
muss die Haltestange mit zwei Senkschrauben M6x20
am Geräterahmen angeschraubt werden.
• Haltegriff
1
montieren, positionieren und fixieren.
• Kopfstütze
2
montieren, positionieren und fixieren.
• Drehzahlanzeige
für Patienten montieren, positionie-
3
ren und fixieren.
• Halterung für die Armauflage
linken Normschiene montieren, positionieren und fixie-
ren (nur bei Geräten mit Blutdruckmodul).
• Blutduckmanschette
anschließen
5
(siehe Abbildung 4 – 8).
• Sattel
6
in die Sattelführungsschiene einstecken
(siehe Abbildung 4 – 9).
• Rolle mit Arztkrepppapier auf die Halterung
• Achselstütze
8
montieren, positionieren und fixieren.
• Hüftstütze
9
montieren, positionieren und fixieren.
• Den Mikrofonstecker der Blutduckmanschette auf die
Anschlussbuchse
1
setzen und eindrücken bis er
einrastet.
• Den Schlauchstecker der Blutdruckmanschette auf die
Anschlussbuchse
setzen und einstecken, bis der
2
Sicherungsring einrastet.
• Unbedingt auf eine knickfreie Führung der Manschet-
tenschläuche achten!
12
1
4
auf der rechten oder
stecken.
7

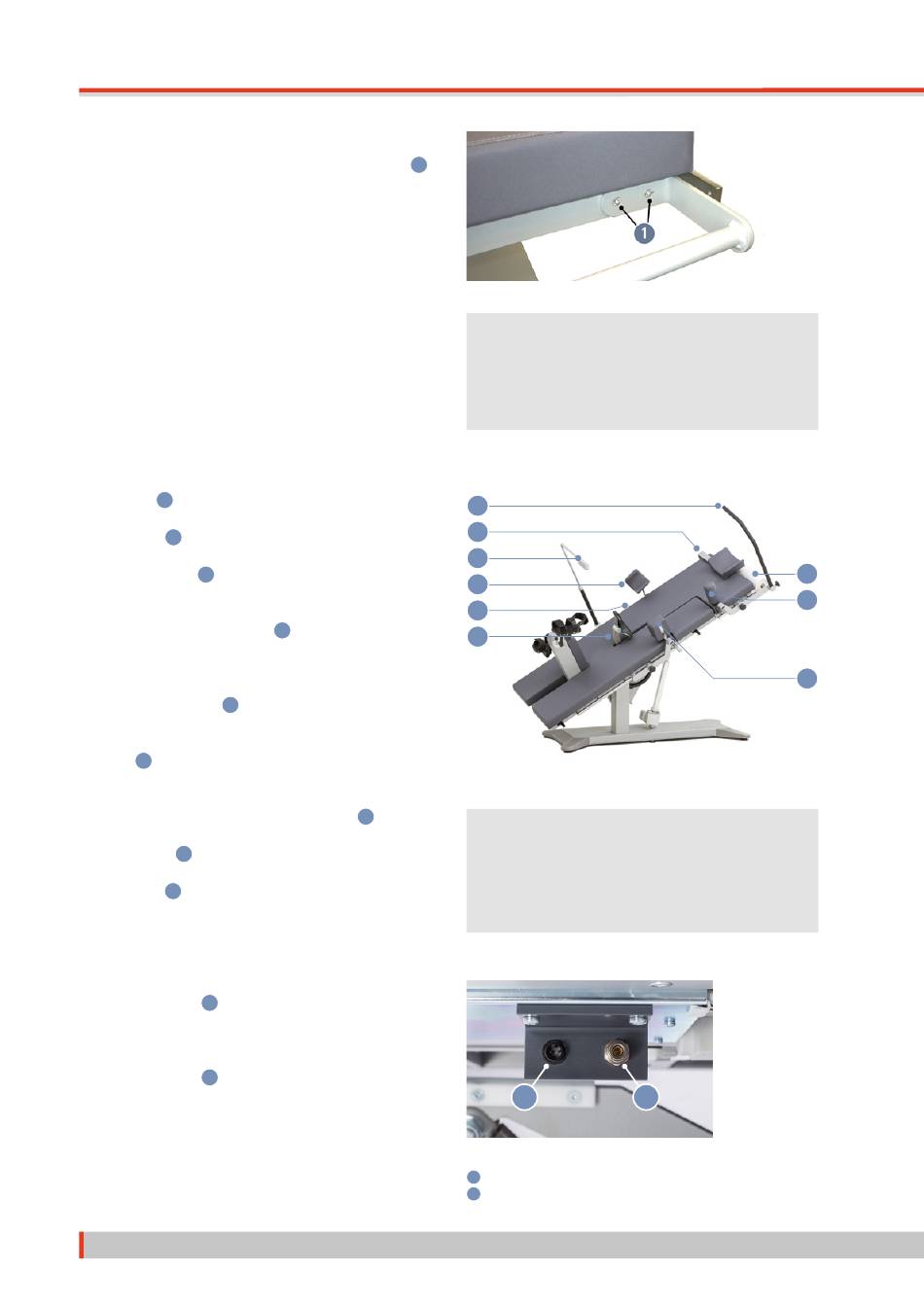

Abbildung 4 – 6: Montage Halterung Arztkrepppapier
Vorsicht
• Geräteschaden •
Es darf nur weißes Arztkrepppapier verwendet werden!
Farbige Arztkrepppapiere können zu Verfärbungen der Polster-
fläche führen.
1
2
3
4
5
6
Abbildung 4 – 7: Anbauteile montieren
Hinweis
• Die Feststellschrauben NICHT mit maximaler Kraft anzie-
hen, sondern nur so fest wie erforderlich.
• Die Gewinde der Feststellschrauben mindestens alle 3 Monate
mit einem geeigneten Fett (z.B. OKS470) einfetten.
1
2
Abbildung 4 – 8: Anschluss Blutdruckmanschette
Anschlussbuchse für Mikrofonstecker
1
Anschlussbuchse für Manschettenschlauch
2
7
8
9
ergoselect 12
