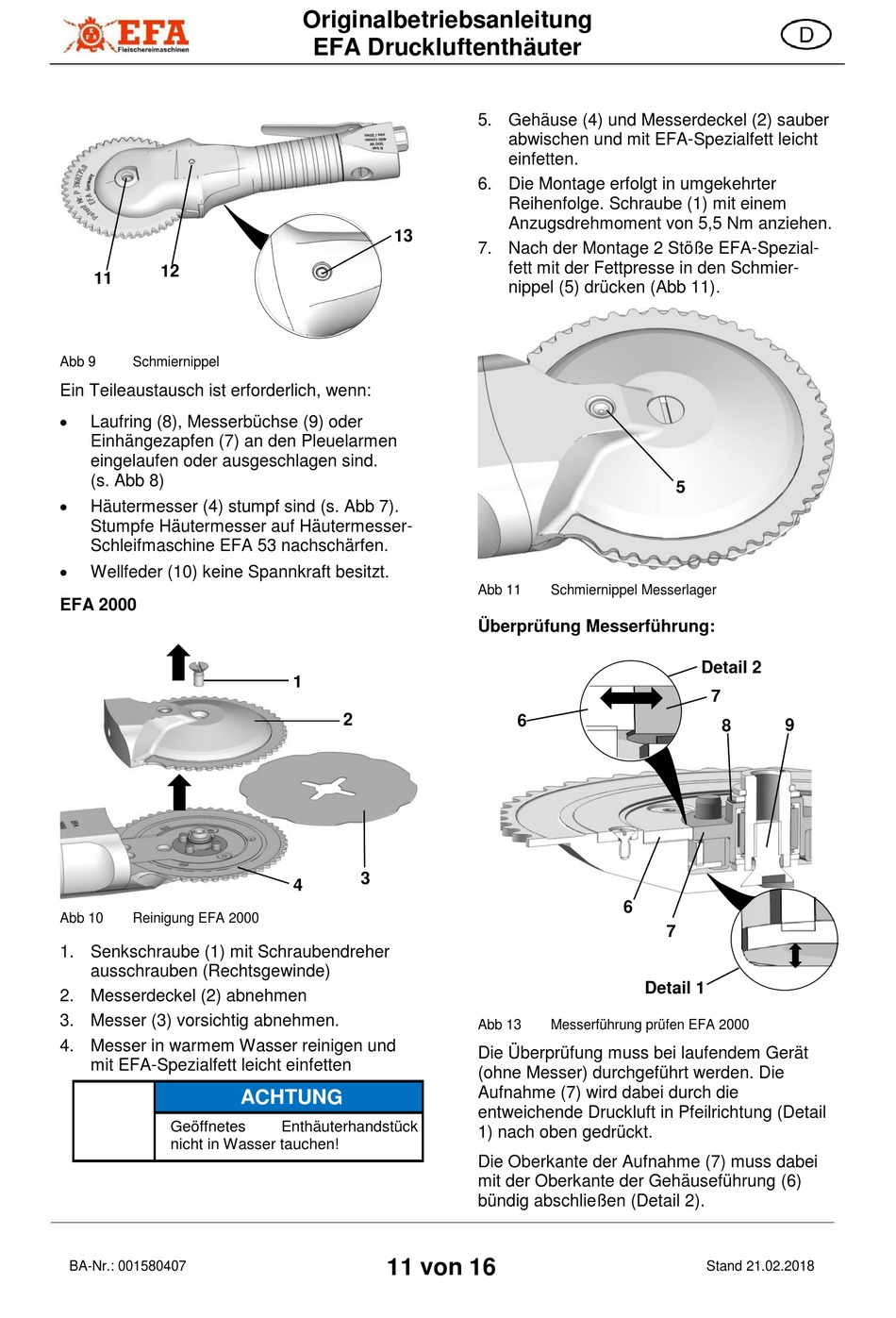

EFA 620 Originalbetriebsanleitung Seite 11

12
11
Abb 9 Schmiernippel
Ein Teileaustausch ist erforderlich, wenn:

Laufring (8), Messerbüchse (9) oder
Einhängezapfen (7) an den Pleuelarmen
eingelaufen oder ausgeschlagen sind.
(s. Abb 8)

Häutermesser (4) stumpf sind (s. Abb 7).
Stumpfe Häutermesser auf Häutermesser-
Schleifmaschine EFA 53 nachschärfen.

Wellfeder (10) keine Spannkraft besitzt.
EFA 2000
Abb 10 Reinigung EFA 2000
1. Senkschraube (1) mit Schraubendreher
ausschrauben (Rechtsgewinde)
2. Messerdeckel (2) abnehmen
3. Messer (3) vorsichtig abnehmen.
4. Messer in warmem Wasser reinigen und
mit EFA-Spezialfett leicht einfetten
Geöffnetes
nicht in Wasser tauchen!
BA-Nr.: 001580407
Originalbetriebsanleitung
EFA Druckluftenthäuter
13
1
2
3
4
ACHTUNG
Enthäuterhandstück
11 von 16
5. Gehäuse (4) und Messerdeckel (2) sauber
abwischen und mit EFA-Spezialfett leicht
einfetten.
6. Die Montage erfolgt in umgekehrter
Reihenfolge. Schraube (1) mit einem
Anzugsdrehmoment von 5,5 Nm anziehen.
7. Nach der Montage 2 Stöße EFA-Spezial-
fett mit der Fettpresse in den Schmier-
nippel (5) drücken (Abb 11).
Abb 11 Schmiernippel Messerlager
Überprüfung Messerführung:
Abb 12 Messerführung prüfen
6
6
Detail 1
Abb 13 Messerführung prüfen EFA 2000
Die Überprüfung muss bei laufendem Gerät
(ohne Messer) durchgeführt werden. Die
Aufnahme (7) wird dabei durch die
entweichende Druckluft in Pfeilrichtung (Detail
1) nach oben gedrückt.
Die Oberkante der Aufnahme (7) muss dabei
mit der Oberkante der Gehäuseführung (6)
bündig abschließen (Detail 2).
5
Detail 2
7
8 9
7
Stand 21.02.2018
