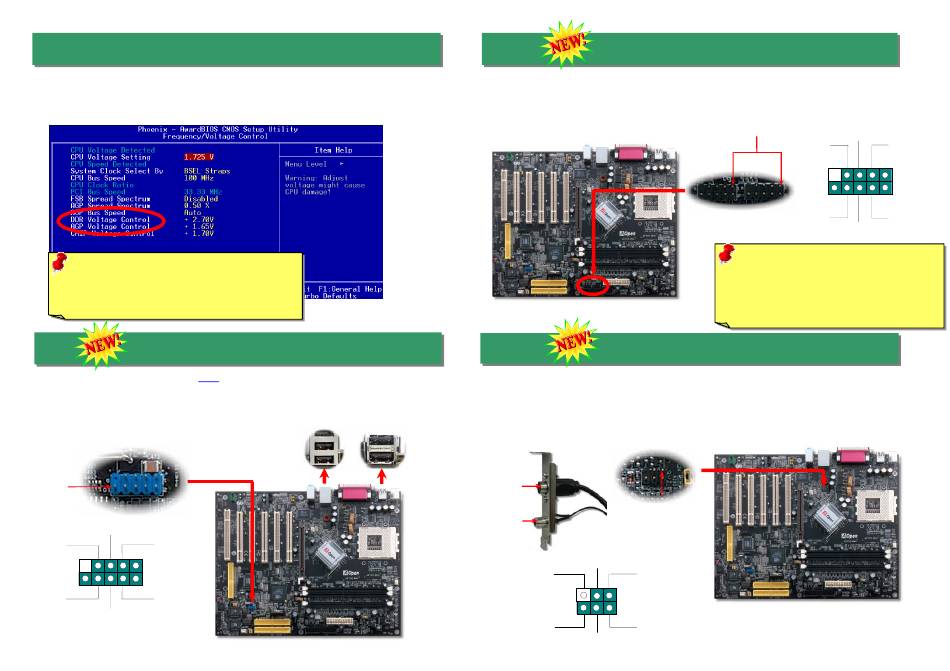

6. Speicher- & AGP-Spannungseinstellung
Aufgrund des benutzerfreundlichen Designs dieses Motherboard können Sie die
Speicher- und AGP-Spannung im BIOS einstellen. Die Speicherspannung liegt im
Bereich 2.5 Volt bis 2.8 Volt, die AGP-Spannung im Bereich 1.5 Volt bis 1.65 Volt.
Anmerkung: Die Einstellung dieser Spannung ist
risikoreich. Prüfen Sie bitte VORHER, ob Ihre
Speicher- und AGP-Karte die neuen Spannungen
unterstützen.
7. Unterstützung für USB 2.0-Header
Dieses Motherboard bietet sechs USB-Ports zum Anschluss von USB-Geräten, wie
Mäusen, Tastaturen, Modems, Drucker usw. Zwei Header befinden sich im
PC99-farbkodierten Feld auf der Rückseite. Mit einem geeigneten Kabel können Sie den
zusätzlichen USB2.0-Header (für zwei zusätzliche USB-Ports) mit der Rückseite oder
der Frontplatte des Gehäuses verbinden.
Pin 1
SBD2+
SBD2-
GND
Key
1
NC
2
SBD3-
GND
SBD3+
USB 2.0-Header
8. IEEE 1394-HEader
Durch den in die nForce2-GT/ST-Chipsätze (mit AGERE FW802A) integrierten IEEE1394
MAC bietet der IEEE 1394-Header Datentransferraten von bis zu 400 MB/Sek. (USB1.1
nur 12 MB(Sek.). Demzufolge kann das IEEE 1394-Interface zum Anschluss von Geräten
dienen, die hohe Datentransferraten erfordern (z.B. Digitalkameras oder Scanner). Bitte
verwenden Sie zum Anschluss ein geeignetes Kabel.
9. Anschluss für TV-Ausgang
Dieses Motherboard verfügt über einen Anschluss für einen TV-Ausgang. Dieser akzeptiert
digitale, graphische Eingangssignale, welche er kodiert und durch den DVI- oder
TV-Ausgang überträgt. Diese Funktion unterstützt sowohl das NTSC- als auch das PAL
TV-Format. Sie können wie abgebildet ein TV-Ausgangsmodul im Feld auf der
Gehäuserückseite installieren oder ein S-Terminal bzw. AV-Terminal an Ihr TV-Gerät
anschließen und dieses dann als Monitor verwenden.
S-Terminal
Pin 1
AV-Terminal
(User Upgrade Optional)
GND
Key
Chroma
2
6
1
5
Composite Video
Luma
GND
Pin 1
TPB+
+12V(fused)
GND
TPA+
9
1
10
2
SHIELD GND
TPA-
-12V(fused)
GND
TPB-
Warnung: Beachten Sie, dass der IEEE
1394-Header die "hot-pluggable"-Funktion
nicht unterstützt, da er den IC des
Controllers
durchbrennen
und
Motherboard beschädigen würde.
das
