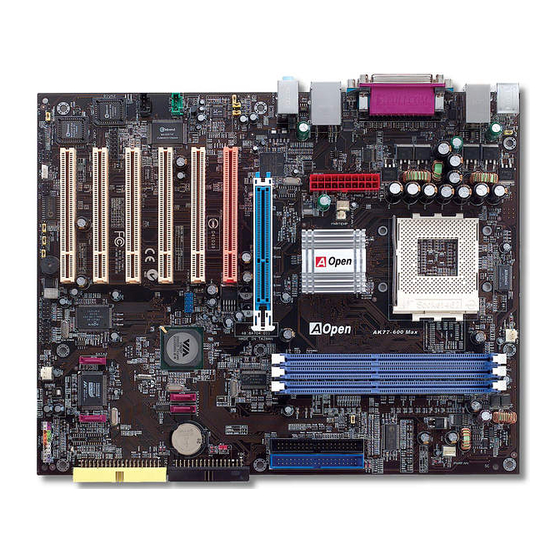

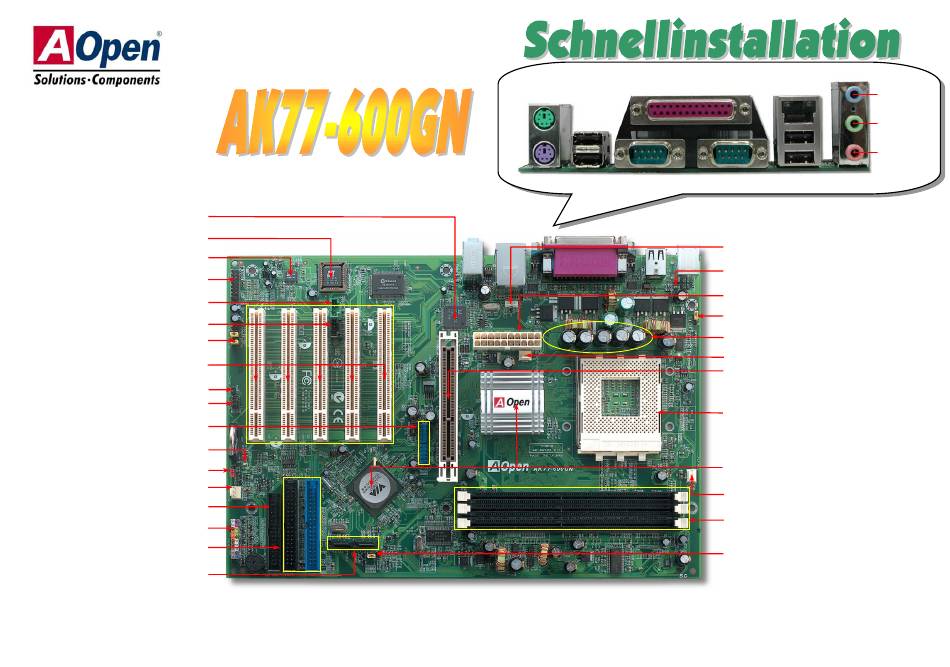

Realtek LAN-Chip
2 MB Flash ROM BIOS
Onboard AC'97 CODEC
GAME-Port-Anschluss
AUX-IN-Anschluss
CD-IN-Anschluss
Frontplatten-Audioanschluss
32-Bit PCI-Erweiterungssteckplatz x5
Case Open-Anschluss
IrDA-Anschluss
USB 2.0-Header x2
STBY LED
JP14 zum Löschen des CMOS
SYSFAN2-Anschluss
FDD-Anschluss
Frontplattenanschluss
ATA 66/100/133 IDE-Anschluss x2
SATA-Anschluss x2
AOpen behält sich das Recht vor, alle in dieser Dokumentation enthaltenen Spezifikationen und Informationen ohne vorherige Ankündigung zu ändern.
SPP/EPP/ECP
Parallele Schnittstelle
PS/2-Maus-
anschluss
USB Ports
PS/2-Tastatur-
COM 1-
anschluss
Schnittstelle
RJ45 LAN-Port
Line-In
Lautsprecher-
ausgang
MIC-In
COM 2-
USB-Ports
Schnittstelle
Wake On LAN-Header
Rücksetzbare Sicherung
ATX-Netzanschluss
JP28 für die Tastatur/Maus-Weckfunktion
3300
F Low ESR-Kondensatoren
μ
SYSFAN1-Anschluss
8X AGP-Steckplatz
462-Pin CPU-Sockel mit autom. Spannungs-
und Frequenzerkennung für AMD
TM
/
Duron
/
und
(CPU-Schutzschaltkreis gegen Überhitzungen
TM
nur bei Athlon
XP-CPUs)
®
VIA
KT400A / VT8235CE-Chipsätze
CPUFAN-Anschluss
184-Pin DIMM-Steckplatz x3; Unterstützung für
DDR 266/333/400 (bis zu 3 GB)
JP21 K7 Host Clock-Jumper
TM
TM
Athlon
TM
Athlon
XP
