Seite 1: Ak73(A)-V / Ak73-V
AK73(A)-V / AK73-V Dokumentnummer: AK73AV-OL-G0111B... -
Seite 2: Inhaltsverzeichnis
AK73(A)-V / AK73-V..........................1 Inhalt dieses Handbuchs ................................2 Wichtige Anmerkungen ................................8 Bevor Sie beginnen ................................... 9 Überblick ....................................10 Schnellinstallation..................................15 Layout des Motherboards ................................ 16 Blockdiagramm ..................................17 Hardware-Installation ........................18 JP14 zum Löschen des CMOS ..............................19 CPU-Installation ..................................20 FSB/PCI-Takt &... - Seite 3 ATX-Netzanschluss ................................. 33 Automatische Wiederaufnahme des Netzstroms........................34 IDE- und Floppy-Anschluss ..............................35 IrDA-Anschluss..................................38 WOM (Nullspannungs-Weckfunktion für Modem) ........................39 WOL (Wake on LAN) ................................42 AGP (Accelerated Graphic Port) .............................. 44 CNR (Communication and Network Riser)-Steckplatz ......................45 PC99 –...
- Seite 4 AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Layout (Frequency Isolation Wall) ............................58 Treiber und Hilfsprogramme .......................59 Bonus-CD mit Autorun-Menü ..............................60 Installation von Windows 95 ..............................61 Installation von Windows 98 ..............................62 Installation von Windows 98 SE, Windows ME & Windows2000 ....................63 Installation des VIA 4 in 1-Treibers ............................
- Seite 5 AC97 ....................................... 83 ACPI (Advanced Configuration & Power Interface)........................83 AGP (Accelerated Graphic Port) .............................. 83 AMR (Audio/Modem Riser) ..............................84 AOpen Bonus-CD ..................................84 APM (Advanced Power Management) ............................. 84 ATA (AT Attachment)................................84 ATA/66 ..................................... 85 ATA/100 ....................................85 BIOS (Basic Input/Output System) ............................
- Seite 6 AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch EPROM (Erasable Programmable ROM) ..........................88 EV6 Bus ....................................88 FCC DoC (Declaration of Conformity)............................88 FC-PGA (Flip Chip-Pin Grid Array) ............................89 Flash ROM ....................................89 FSB (Front Side Bus) Clock..............................89 C Bus ....................................
- Seite 7 SDRAM (Synchronous DRAM) ..............................93 Shadow E PROM ..................................93 SIMM (Single In Line Memory Module) ............................ 93 SMBus (System Management Bus) ............................94 SPD (Serial Presence Detect) ..............................94 Ultra DMA ....................................94 USB (Universal Serial Bus)..............................95 VCM (Virtual Channel Memory) ............................... 95 ZIP-Datei ....................................
-
Seite 8: Wichtige Anmerkungen
Alle in diesem Benutzerhandbuch enthaltenen Spezifikationen und Informationen können ohne vorherige Ankündigung verändert werden. AOpen behält sich das Recht vor, diese Publikation zu überarbeiten und Änderungen vorzunehmen. AOpen übernimmt keine Verantwortung für Fehler oder Ungenauigkeiten in diesem Handbuch, einschließlich der darin beschriebenen Software. -
Seite 9: Bevor Sie Beginnen
Dieses Online-Handbuch erläutert dem Anwender die Installation dieses Produkts. Alle nützlichen Informationen werden in den folgenden Kapiteln beschrieben. Bewahren Sie sich dieses Handbuch für zukünftige Upgrades oder Änderungen der Systemkonfiguration auf. Dieses Online-Handbuch ist im PDF-Format gespeichert. Wir empfehlen Ihnen, Adobe Acrobat Reader 4.0 zu verwenden, um das Handbuch Online zu lesen. -
Seite 10: Überblick

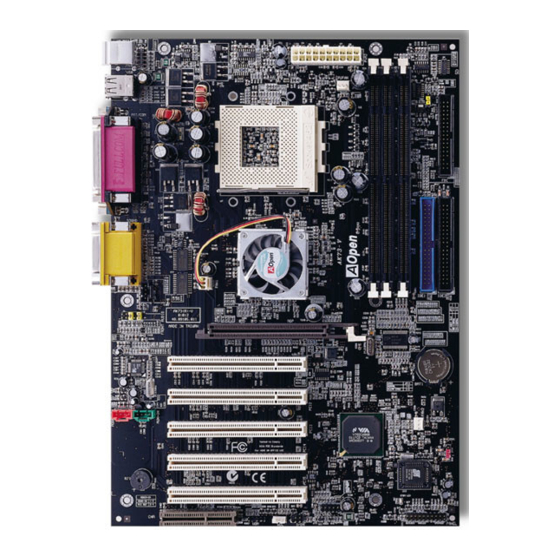

Ü Ü ® Vielen Dank für den Kauf des AOpen-Motherboards AK73(A)-V / AK73-V. Dieses AMD Socket 462-Motherboard (M/B) basiert auf dem ATX-Formfaktor und unterstützt den VIA Apollo KT133A-Chipsatz. Aufgrund des hochleistungsfähigen Chipsatzes des ® M/B kann das AK73(A)-V / AK73-V AMD Socket 462 Athlon™... - Seite 11 Funktionen AOpen-Motherboards sind nicht alle Funktionen für jeden Anwender von Nutzen. Aus diesem Grund können Sie einige optionale Hauptfunktionen selbst auswählen und auch selbst erweitern. Deshalb werden solche Funktionen mit “upgrade-optional” bezeichnet. Optionale Funktionen, die Sie nicht selbst erweitern können, nennen wir “optional”. Bei Bedarf können Sie sich zum Kauf von upgrade-optionalen-Komponenten an Ihren lokalen Händler wenden.
-
Seite 12: Technische Höhepunkte
Technische Höhepunkte ® ® ® Dieses Motherboard unterstützt Prozessoren der AMD Socket 462 Athlon & Duron 600MHz~1.4GHz+-Serie mit 200/266MHz EV6-Systembus-Takt. Chipsatz Der VIA Apollo KT133/KT133A-Chipsatz ist mit einer VIA VT8363A North Bridge verbunden und kontrolliert das Host Bus-Interface und den Speicherbus. Der Speicherbus-Controller unterstützt zweifach und vierfach verbundene PC-100 und PC-133 SDRAM Registered* DIMMs sowie VCMs bis zu 1.5GB. - Seite 13 Ultra DMA 33/66/100 Bus Master IDE Der Onboard-PCI Bus Master IDE-Controller unterstützt über zwei Anschlüsse auf zwei Kanälen bis zu vier IDE-Geräte. Außerdem unterstützt er Ultra DMA 33/66/100 Bus Master IDE. CPU-Überhitzungsschutz Dieses Motherboard verfügt über zwei Methoden, um die CPU vor Überhitzung zu schützen. Diese beiden speziellen Funktionen können Sie im BIOS aktivieren/deaktivieren.
-
Seite 14: Hardwareüberwachung
Hardwareüberwachung Die Hardwareüberwachung überprüft den Status der CPU- oder Systemlüfters sowie die Temperatur und die Spannung. Im Falle des Auftretens von Problemen warnt es Sie durch das integrierte Hardwareüberwachungs-Modul und der AOpen Hardware Monitoring Utility. Enhanced ACPI Dieses Motherboard wendet den ACPI-Standard für vollständige Kompatibilität mit Windows 95/98/NT/2000™ an und unterstützt die Funktionen Soft-Off, STR (Suspend to RAM, S3), STD (Suspend To Disk, S4), WOM (Wake On Modem) und WOL (Wake On LAN). -
Seite 15: Schnellinstallation
Auf dieser Seite finden Sie einen schnellen Überblick über die Installation Ihres Systems. Folgen Sie jedem Schritt. Installation von CPU und Lüfter Installation von Systemspeicher (DIMM) Anschluss des Frontplattenkabels Anschluss des IDE- und Floppykabels Anschluss des ATX-Netzkabels Anschluss der rückwärtigen Kabel Anschalten des Systems und Laden des BIOS-Setups Einstellung der CPU-Frequenz Neustart des Systems... -
Seite 16: Layout Des Motherboards
Layout des Motherboards CD-IN-Anschluss Onboard AC’97 CODEC (Optional) PC99 – farbkodiertes Feld auf der Rückseite MODEM-CN-Anschluss AUX-IN-Anschluss Rücksetzbare Sicherung Frontplatten-Audioanschluss Low ESR-Kondensatoren CNR-Steckplatz AGP-Steckplatz 462-Pin CPU-Sockel für AMD Athlon & Duron WOM-Anschluss 600MHz~1.4GHz CPUs WOL-Anschluss CPU-Lüfteranschluss mit IrDA-Anschluss Hardwareüberwachung 32-Bit PCI-Steckplatz x5 ATX-Netzanschluss Zusätzlicher USB-Header VIA Apollo KT133A (AK73(A)-V... -
Seite 17: Blockdiagramm
Socket A 200/266MHz FSB (EV6) 64 BIT CPU Data BUS 66MHz 1x,2x und 4-Modus 100/133 MHz SDRAM und VCM VT8363A SDRAM VT8363A SDRAM 100MHz Register SDRAM (3 DIMM-Steckplätze) (3 DIMM-Steckplätze) AGP-Steckplatz:1/2/4X 33MHz 32BIT PCI Address/Data BUS Primary IDE AC97 Link AC97 IDE 1 AC97... -
Seite 18: Hardware-Installation
Dieses Kapitel beschreibt Jumper, Anschlüsse und Hardwaregeräte dieses Motherboards. Anmerkung: Elektrostatische Entladung kann Prozessor, Laufwerke, Erweiterungskarten und andere Komponenten beschädigen. Achten Sie immer auf die folgenden Sicherheitsvorkehrungen, bevor Sie eine Systemkomponente einbauen. 1.Entnehmen Sie keine Komponenten aus ihren Schutzverpackungen, bevor Sie bereit zur Installation sind. -
Seite 19: Jp14 Zum Löschen Des Cmos
ö ö Sie können das CMOS löschen, um die Voreinstellungen des Systems wiederherzustellen. Gehen Sie zum Löschen des CMOS wie folgt vor: 1. Schalten Sie das System ab und trennen das Netzkabel vom Stromnetz. 2. Trennen Sie das ATX-Netzkabel vom Anschluss PWR2. 3. -
Seite 20: Cpu-Installation
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Dieses Motherboard unterstützt AMD Athlon & Duron Socket 462-CPUs. Passen Sie bei der CPU-Ausrichtung auf, wenn Sie die CPU in den Sockel stecken. Ziehen Sie den CPU-Sockelhebel nach oben bis zu einem Winkel von 90 Grad. -
Seite 21: Fsb/Pci-Takt & -Rate
& & Mit diesem Jumper können Sie das Verhältnis zwischen PCI und FSB-Takt spezifizieren. Wenn Sie nicht gerade übertakten, empfehlen wir Ihnen, die Voreinstellung beizubehalten. CPU Ratio SW1-1 SW1-2 SW1-3 SW1-4 － － ＋ － ＋ － ＋ － － ＋... - Seite 22 AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Dieses Motherboard hat ein jumperloses CPU-Design. Sie können die CPU-Frequenz im BIOS-Setup einstellen. Sie müssen dazu keine Jumper oder Schalter betätigen. BIOS Setup > Frequency/Voltage Control > CPU Speed Setting CPU-Rate Von 5.5x bis 12.5x in 0.5x-Schritten 100,102,104,106,107,108,109,110,111,112,113,114,115,116,118, 120,124,127,130,133,136,140,145,150,155,160,166 Tipp:...
-
Seite 23: Unterstütze Cpu-Frequenzen
ü ü Kernfrequenz = CPU FSB * CPU-Rate Bustakt = CPU FSB x 2 AGP-Takt = PCI-Takt x 2 CPU-Kernfrequenz EV6-Bustakt Rate Duron 600 600MHz 200MHz 6.0x Duron 650 650MHz 200MHz 6.5x Duron 700 700MHz 200MHz 7.0x Duron 750 750MHz 200MHz 7.5x Warnung:... - Seite 24 AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch CPU VID-Signal und SMbus Taktgenerator bieten automatische Erkennung der CPU-Spannung und erlauben Ihnen die Einstellung der CPU-Frequenz durch das BIOS-Setup, wobei keine Jumper oder Schalter verwendet werden müssen. Die Nachteile jumperlosen Pentium-Designs wurden beseitigt. Eine falsche Erkennung der CPU-Spannung kann nicht auftreten. BIOS- Takt- generator...
-
Seite 25: Cpu-Überhitzungsschutz
Athlon™ /Duron™ Socket 462-Serien Kühlbleche mit Lüftern, die beim Anschalten des Systems aktiviert werden. AOpen bietet nun zwei neue Funktionen, die Sie einfach im BIOS aktivieren können. Durch diese Funktionen können Sie Ihre CPU vor Schaden durch Überhitzung bewahren, was beispielsweise... - Seite 26 AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Wenn Sie die Funktion "CPU Cooling Fan Malfunction Protection" aktivieren, beginnt das BIOS sofort mit der Überwachung der Lüftergeschwindigkeit. Wenn die Geschwindigkeit des Lüfters unter (500??) RPM fällt oder der Lüfter versagt, wird das System zum Schutz der CPU automatisch heruntergefahren.
-
Seite 27: Cpu- Und Gehäuselüfter-Anschluss (Mit Hardwareüberwachung)
ä ü ü ä ü ü Stecken Sie das Kabel des CPU-Lüfters in den 3-Pin-Anschluss CPUFAN. Wenn Ihr System über einen Gehäuselüfter verfügt, können Sie es auch in den Anschluss FAN2 stecken. CPUFAN +12V SENSOR Anmerkung: Einige CPU-Lüfter haben keinen Sensorpin können Hardwareüberwachung des Lüfters daher nicht... -
Seite 28: Cpu-Lüfter Auf Der North Bridge
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch ü ü Zur besseren Kühlung und Stabilisierung des Chipsatzes, haben wir auf der North Bridge einen speziellen CPU-Lüfter angebracht. Finden Sie den Lüfter auf der North Bridge und verbinden ihn mit dem Header FAN1 auf dem Motherboard. -
Seite 29: Dimm-Steckplätze
ä ä Das AK73(A)-V-Motherboard hat 168-Pin DIMM-Steckplätze, in die Sie PC100- oder PC133-Speichermodule für bis zu 1.5GB installieren können. Das Motherboard unterstützt SDRAM, VCM und PC-100 Registered DRAM. DIMM1 DIMM2 DIMM3... - Seite 30 AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Bitte gehen Sie zur Installation eines Speichermoduls wie folgt vor: Vergewissern Sie sich, dass das DIMM wie abgebildet mit den Pins nach unten zeigt. 60 pins 88 pins 20 pins Setzen Sie das Modul mit beiden Händen gerade in den DIMM-Steckplatz ein. Drücken Sie das DIMM fest nach unten, bis es sicher im Steckplatz sitzt.
-
Seite 31: Frontplattenanschluss
SPWR ACPI & IDE LED Netz-LED Lautsprecher Reset SPWR Verbinden Sie die Anschlüsse für das Netz-LED, EMPI, die Lautsprecher, den Netz- und ACPI & Netz-LED IDE LED Resetschalter mit den entsprechenden Pins. Wenn Sie im IDE LED BIOS das Menüelement “ Suspend Mode”... - Seite 32 AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Suspend Type ACPI LED Power on Suspend (S1) or Suspend to Flashing for every second RAM(S3) Suspend to Disk (S4) The LED will be turned off...
-
Seite 33: Atx-Netzanschluss
Das ATX-Netzteil verwendet den unten gezeigten 20-Pin-Anschluss. Vergewissern Sie sich, dass Sie ihn in die richtige Richtung einsetzen. +12V 5VSB PW-OK PS-ON +3.3V -12V +3.3V +3.3V... -
Seite 34: Automatische Wiederaufnahme Des Netzstroms
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Ein herkömmliches ATX-System sollte im Power-Off-Zustand bleiben, wenn der Netzstrom nach einem Stromausfall wiederhergestellt wird. Dieses Design ist unpraktisch für Netzwerkserver oder Workstations ohne UPS, die sich bei der Wiederherstellung des Stroms neu einschalten müssen. Dieses Motherboard führt die Funktion „Automatische Wiederherstellung des Netzstroms“... -
Seite 35: Ide- Und Floppy-Anschluss
Schließen Sie das 34-Pin-Floppykabel und das 40-Pin-IDE-Kabel an den Floppyanschluss FDC und den IDE-Anschluss an. Passen Sie auf die Ausrichtung von Pin 1 auf, da das System bei falscher Ausrichtung beschädigt werden könnte. Der Anschluss IDE1 ist zur leichteren Erkennung blau gefärbt. Secondary Secondary Slave (4.) - Seite 36 AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch IDE1 wird auch primärer Kanal und IDE2 sekundärer Kanal genannt. Jeder Kanal unterstützt zwei IDE-Geräte; insgesamt also Geräte. Um zusammenarbeiten zu können, müssen die beiden Geräte auf jedem Kanal auf Master- bzw. Slave-Modus gestellt werden.
- Seite 37 Dieses Motherboard unterstützt ATA33, ATA66 oder ATA100 IDE-Geräte. Die folgende Tabelle listet die Transferrate der IDE PIO und DMA-Modi auf. Der IDE-Bus wird mit 16-Bit betrieben. Dies bedeutet, dass jeder Transfer aus zwei Bytes besteht. Modus Taktperiode Takt- Zyklusdauer Datentransferrate zahl PIO Modus 0 30ns...
-
Seite 38: Irda-Anschluss
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert werden. Mit diesem Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95 PC-Direkt-Verbindung können Sie Dateien auf oder von Laptops, Notebooks, PDA-Geräten und Druckern übertragen. Dieser Anschluss unterstützt HPSIR (115.2Kbps, 2 Meter) und ASK-IR (56Kbps). -
Seite 39: Wom (Nullspannungs-Weckfunktion Für Modem)
ü ü Dieses Motherboard verwendet zur Unterstützung der Funktion „Wake On Modem“ für interne Modemkarten und externe Modems besondere Schaltkreise. Da interne Modemkarten bei ausgeschaltetem Systemstrom keine Energie verbrauchen, empfehlen wir Ihnen die Verwendung eines internen Modems. Verbinden Sie zum Anschluss eines internen Modems den RING-Anschluss der Modemkarte über das 4-Pin-Kabel mit dem WOM-Anschluss des Motherboards. - Seite 40 AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Der Suspend-Modus herkömmlicher Green-PCs schaltet das Systemnetzteil nicht ab, sondern schaltet die MB COM-Schnittstelle über das externe Modem um und kehrt zum aktiven Zustand zurück. Serielle Schnittstelle (Modem) Serielle Schnittstelle (Motherboard)
- Seite 41 Mit Hilfe des ATX Soft Power On/Off können Sie Ihr System komplett abschalten und wieder aufwecken, um automatisch einen Telefonanruf zu beantworten oder um Faxe zu schicken bzw. zu empfangen. Sie können erkennen, ob Ihr System im echten Power-Off-Modus ist, indem Sie prüfen, ob der Lüfter Ihres Netzteils ausgeschaltet ist. Sowohl externe Modems als auch interne Modemkarten unterstützen die Weckfunktion für Modems.
-
Seite 42: Wol (Wake On Lan)
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Diese Funktion ähnelt sehr der Funktion „Wake On Modem”, läuft aber über ein lokales Netzwerk. Zur Verwendung der Wake On LAN-Funktion brauchen Sie eine Netzwerkkarte mit einem Chipsatz, der diese Eigenschaft unterstützt. Außerdem müssen LAN-Karte über Kabel... - Seite 43 WOL-Anschluss (Ethernet-Karte) WOL-Anschluss (Motherboard)
-
Seite 44: Agp (Accelerated Graphic Port)
Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Das AK73(A)-V / AK73A-V verfügt über einen 4X (AGP Pro)-Steckplatz. Das AGP 4x/Pro ist ein Bus-Interface, das für leistungsfähige 3D-Grafiken entworfen wurde. AGP unterstützt nur Memory Read/Write-Betrieb und gleichwertigen “Single-Master zu Single-Slave”-Betrieb. AGP nutzt sowohl die steigende als auch fallende Kante des 66MHz-Takts; die Datentransferrate für AGP 2x ist 66MHz x 4 Byte x 2 = 528MB/Sek. -
Seite 45: Cnr (Communication And Network Riser)-Steckplatz
eine Riser-Karten-Spezifikation Ersetzung (Audio/Modem Riser). unterstützt V.90-Analogmodems, Multikanal-Audio und auf Telefonleitungen basierende Netzwerke. Durch die allmähliche Erhöhung der CPU-Leistungsfähigkeiten können Digitalverarbeitungsaufgaben zum Sparen von CPU-Leistung im Hauptchipsatz ausgeführt werden. Der analoge Konversionsschaltkreis (CODEC) benötigt ein unterschiedliches und separates Schaltkreisdesign, welches auf die CNR-Karte gelegt wurde. -
Seite 46: Pc99 - Farbkodiertes Feld Auf Der Rückseite
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch – ü – ü Die integrierten I/O-Geräte sind PS/2-Tastatur, PS/2-Maus, die seriellen Schnittstellen COM1/COM2, Drucker, die vier USB-Anschlüsse sowie die AC97 Sound- und Game-Anschlüsse. Der Sichtwinkel der hier gezeigten Zeichnung ist vom Feld auf der Rückseite des Gehäuses aus. -
Seite 47: Unterstützung Für Zusätzlichen Usb-Header
ü ü ä ü ü ä Dieses Motherboard kann bis zu vier USB-Ports unterstützen. Zwei davon befinden sich im Feld auf der Rückseite. Mit einem geeigneten USB-Kabel und dem zusätzlichen USB-header des Motherboard können Sie das Motherboard um zwei USB-Anschlüsse erweitern. Schrauben Sie die USB-Karte nach Anschluss des USB-Headers mit den Ports nach außen fest. Danach können Sie die vier USB-Port Ihres Motherboards benutzen. -
Seite 48: Cd-Audioanschluss
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Über diesen schwarzen Anschluss können Sie das CD Audio-Kabel des CDROM- oder DVD-Laufwerks mit dem Onboard-Soundschaltkreis verbinden. CD-IN... -
Seite 49: Modem-Audio-Anschluss
Über diesen Anschluss können Sie das Mono In/ Mic Out-Kabels des internen Modems mit dem Onboard-Soundschaltkreis verbinden. Die Pins 1-2 sind „Mono In“, die Pins 3-4 sind „Mic Out“. Bitte beachten Sie, dass es noch keinen Standard für diese Art von Anschluss gibt und daher nur wenige interne Modemkarten diesen Anschluss verwenden. Mono-In (Vom Modem) MIC-Out (Zum Modem) MODEM-CN... -
Seite 50: Video-Audio-In-Anschluss
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Über diesen grünen Anschluss können Sie das MPEG-Audiokabel einer MPEG-Karte mit dem Onboard-Soundschaltkreis verbinden. VIDEO_AUDIO_IN... -
Seite 51: Frontplatten-Audioanschluss
Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt, können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte verbinden. Pin1 MIC_IN2 MICBIAS2 RET_R FRONT_R RET_L FRONT L... -
Seite 52: Batterieloses Und Langlebiges Design
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Dieses Motherboard verwendet Flash ROM und einen speziellen Schaltkreis, der es Ihnen ermöglicht, Ihre aktuellen CPU- und CMOS-Setupkonfigurationen auch ohne eine Batterie zu speichern. Der RTC (real time clock = Echtzeittakt) läuft weiter, solange das Netzkabel eingesteckt ist. -
Seite 53: Überspannungsschutz
Bedienungsfehler weitestgehend auszuschalten, besteht trotzdem noch ein bestimmtes Risiko, dass die CPU, der Speicher, die HDD oder die Zusatzkarten dieses Motherboards aufgrund von Komponentenfehlern, Bedienungsfehlern oder unbekannten Faktoren nicht korrekt funktionieren. AOpen kann nicht garantieren, dass die Schutzschaltkreise immer perfekt funktionieren. -
Seite 54: Hardwareüberwachung
Dieses Motherboard verwendet ein Hardwareüberwachungssystem. Wenn Sie Ihr System anschalten, überwacht diese intelligente Überwachungsfunktion kontinuierlich die Betriebsspannung, den Lüfterstatus und die CPU-Temperatur Ihres Systems. Sollten bei diesen Systemparametern Probleme auftreten, werden Sie durch die Hardware Monitoring Utility gewarnt. Lüfter Lüftergeschwindigkeit AOpen Erkennungs- HWMON CPU-Temperatur Utility Schaltkreis CPU-Spannung... -
Seite 55: Rücksetzbare Sicherung
ü ü Herkömmliche Motherboards verfügen zur Vermeidung von Überspannungen und Kurzschlüssen über Sicherungen für Tastatur und USB-Anschlüsse. Diese Sicherungen sind auf das Motherboard gelötet und können im Falle des Durchbrennens (nachdem sie das Motherboard vor Schaden geschützt haben) nicht ersetzt werden. Das Motherboard bleibt funktionsuntüchtig.. Mit teureren rücksetzbaren Sicherungen kann das Motherboard zurück auf Normalbetrieb gestellt werden, nachdem die Sicherung ihre Pflicht getan hat. -
Seite 56: Low Esr-Kondensatoren
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Die Qualität der Low ESR-Kondensatoren (Low Equivalent Series Resistance) ist sehr wichtig für die Stabilität der CPU – speziell bei Hochfrequenz-Arbeitsgängen. Das Wissen um die richtige Lage dieser Kondensatoren ist ein weiteres Knowhow, welches Erfahrung und detaillierte Berechnungen erfordert. - Seite 57 Der Stromschaltkreis der CPU-Kernspannung muss geprüft werden, um die Systemstabilität für Hochgeschwindigkeits-CPUs (wie z. B. dem neuen Pentium III, oder beim Übertakten) zu gewährleisten. Eine typische CPU-Kernspannung ist 2.0V, daher sollte ein gutes Design die Spannung zwischen 1.860V und 2.140V ansiedeln. Das heißt, der Transient muss unter 280mV liegen.
-
Seite 58: Layout (Frequency Isolation Wall)
AK73(A)-V / AK73-V Online-Handbuch AK73(A)-V / AK73-V Online-Handbuch Für Hochfrequenzbetrieb, besonders beim Übertakten, ist das Layout für stabile Arbeitsgänge von Chipsatz und CPU der wichtigste Faktor. Das Layout dieses Motherboards verwendet AOpens einzigartiges Design “Frequency Isolation Wall”. Diese Funktion trennt jeden kritischen Abschnitt des Motherboards in Bereiche auf, von denen alle selben oder... -
Seite 59: Treiber Und Hilfsprogramme
Auf der AOpen Bonus-CD finden Sie Motherboardtreiber und Hilfsprogramme. Sie müssen sie nicht alle installieren, um Ihr System laden zu können. Nach beendeter Hardwareinstallation müssen Sie allerdings zuerst Ihr Betriebsystem installieren (wie z. B. Windows 98) bevor Sie Treiber oder Hilfsprogramme installieren können. Bitte lesen Sie hierzu die Installationsanleitung Ihres Betriebsystems. -
Seite 60: Bonus-Cd Mit Autorun-Menü
ü ü Auf der Bonus-CD steht Ihnen das Autorun-Menü zur Verfügung. Wählen Sie das Hilfsprogramm, den Treiber und ein Modell aus. -
Seite 61: Installation Von Windows 95
Installieren Sie zunächst außer einer AGP-Karte keine Zusatzkarten. Installieren Sie Windows 95 OSR2 v2.1, 1212 oder 1214 und höher mit USB-Unterstützung. Ansonsten müssen Sie USBSUPP.EXE installieren. Installieren Sie den VIA 4 in 1-Treiber, der den VIA AGP Vxd-Treiber, den IRQ Routing-Treiber und das Registrierungsprogramm für die VIA Chipsatzfunktion enthält. -
Seite 62: Installation Von Windows 98
Installieren Sie zunächst außer einer -Karte keine Zusatzkarten. Aktivieren Sie den USB-Controller in BIOS Setup > Advanced Chipset Features >OnChip USB, um dem BIOS die vollständige Kontrolle der IRQ-Zuteilung zu ermöglichen. Installieren Sie Windows 98 auf Ihrem System Installieren Sie den VIA 4 in 1-Treiber, der den VIA AGP Vxd-Treiber, den IRQ Routing-Treiber und das Registrierungsprogramm VIA Chipset Function enthält. -
Seite 63: Installation Von Windows 98 Se, Windows Me & Windows2000
& & ® ® ® Wenn Sie Windows 98 Second Edition, Windows Millennium Edition oder Windows 2000 benutzen, müssen Sie den “4-in-1”-Treiber nicht installieren, da der IRQ Routing-Treiber und das ACPI-Registrierungsprogramm bereits in das ® Betriebssystem integriert sind. Windows 98 SE-Anwender können die VIA Registry INF- und AGP-Treiber durch Einzelinstallation aktualisieren. -
Seite 64: Installation Des Via 4 In 1-Treibers
Sie können den VIA 4 in 1-IDE Bus Master-Treiber (für Windows NT-Verwendung) durch das Autorun-Menü auf der Bonus-CD installieren. Der Treiber besteht aus VIA ATAPI „Vendor Support“-Treiber, VIA AGP, IRQ Routingtreiber (für Windows 98-Verwendung) und VIA Registry (INF-Treiber) Anmerkung: Aufgrund der Installation dieses Bus Master IDE-Treibers kann es zum Versagen der Funktion “... -
Seite 65: Installation Des Onboard-Soundtreibers
Dieses Motherboard verfügt über einen RealTek ALC201-Chip. Sie finden den Audiotreiber im Autorun-Menü der Bonus-CD. -
Seite 66: Installation Der Hardware Monitoring Utility
Sie können die Hardware Monitoring Utility zur Überwachung von CPU-Temperatur, Lüftern und Systemspannung installieren. Hardwareüberwachungs-Funktion wird BIOS Hilfsprogramm automatisch durchgeführt. Eine Hardware-Installation ist nicht erforderlich. -
Seite 67: Acpi "Suspend To Hard Drive
“ ” “ ” ACPI „Suspend To Hard Drive“ wird vom Windows-Betriebssystem kontrolliert. Es speichert Ihre aktuelle Arbeit (Systemstatus, Speicher und Monitorbild) auf der Festplatte, worauf das System völlig ausgeschaltet werden kann. Beim nächsten Anschalten des Systems können Sie Ihre ursprüngliche Arbeit binnen weniger Sekunden direkt von der Festplatte wiederherstellen, ohne Windows erneut komplett laden zu müssen. -
Seite 68: Systemanforderungen
Systemanforderungen AOZVHDD.EXE 1.30b oder neuer. Config.sys und autoexec.bat löschen. Neuinstallation von Windows 98 auf einem neuen System 1. Führen Sie "Setup.exe /p j" zur Installation von Windows 98 aus. 2. Nach beendeter Installation von Windows 98 gehen Sie zu Systemsteuerung > Energieverwaltung. a. - Seite 69 5. Sie haben ACPI „Suspend to Hard Drive“ bereits ausgeführt. Klicken Sie "Start > Herunterfahren > Standby" und der Bildschirm wird sofort deaktiviert. Das System benötigt etwa 1 Minute um den Speicherinhalt auf der Festplatte zu speichern. Je größer die Speichergröße, umso länger dauert der Prozess. Wechsel von APM zu ACPI (nur Windows 98) 1.
- Seite 70 Wechsel von ACPI zu APM 1. Führen Sie "Regedit.exe" aus. a. Gehen Sie durch den folgenden Pfad: HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT ACPI OPTION b. Rechtsklicken und wählen Sie "Ändern“. Fügen Sie "02" nach "0000" ein, um es in "0000 02" umzuwandeln. Tipp: "02"...
- Seite 71 4. Führen Sie "Hardware" erneut aus – daraufhin wird "Advanced Power Management Resource" gefunden. 5. Klicken Sie "OK". Tipp: Momentan wird die Funktion ACPI “Suspend to Harddrive ” nur von der ATI 3D Rage Pro AGP-Karte unterstützt. Bitte schauen Sie auf AOpens Webseite nach den aktuellsten Neuigkeiten.
-
Seite 72: Acpi "Suspend To Ram" (Str)
“ ” “ ” Dieses Motherboard unterstützt die Funktion ACPI „Suspend to RAM“. Beim nächsten Anschalten des Systems können Sie Ihre ursprüngliche Arbeit direkt vom DRAM aus wiederherstellen, ohne Windows 98 erneut komplett laden zu müssen. „Suspend to DRAM“ speichert Ihr aktuelle Arbeit im Systemspeicher ab. Dies ist zwar schneller als „Suspend to Hard Drive“, benötigt dafür aber im Gegensatz Stromversorgung durch das DRAM. - Seite 73 Folgen Sie den unten genannten Schritten zur Ausführung von ACPI „Suspend to DRAM“: Systemanforderungen Ein ACPI-Betriebssystems wird benötigt. ® Das Intel -Hilfsprogram “Chipset Software Installation” muss korrekt installiert sein. Schritte Ändern Sie die folgenden BIOS-Einstellungen: BIOS Setup > Power Management > ACPI Function: Enabled BIOS Setup >...
-
Seite 74: Award Bios
Die Systemparameter können im BIOS-Setupmenü geändert werden. In diesem Menü können Sie die Systemparameter konfigurieren und die Konfiguration im 128-Byte-CMOS speichern (normalerweise auf dem RTC-Chip oder dem Hauptchipsatz). Das im Flash ROM des Motherboards installierte AwardBIOS™ ist eine handelsübliche Version des Industriestandard-BIOS. Das BIOS bietet Unterstützung für Standardgeräte wie beispielsweise Festplattenlaufwerke, serielle- oder parallele Schnittstellen. -
Seite 75: Über Die Bios-Funktionsbeschreibungen
Ü … Ü … pen versucht stets, Anwendern die Bedienung von Computersystemen weiter zu erleichtern. Nun haben wir alle Funktionsbeschreibungen in das BIOS Flash ROM integriert. Wenn Sie eine BIOS-Funktion wählen, erscheint die Funktionsbeschreibung auf der rechten Seite des Bildschirms. Aus diesem Grund müssen Sie sich beim Verändern der BIOS-Einstellungen nicht auf dieses Handbuch beziehen. Fenster mit der Funktionsbeschreibung Fenster zur Auswahl der Menüelemente... -
Seite 76: Benutzung Des Award™ Bios-Setups
„F1“, wird das Hilfemenü aufgerufen. Über die Taste „Esc“ können Sie das Award™ BIOS-Setup verlassen. Die folgende Tabelle gibt Ihnen genauere Informationen über die Tastaturbelegung beim Umgang mit dem Award BIOS. Bei allen AOpen-Produkten können Sie außerdem über die Taste “F3” die bevorzugte Sprachversion auswählen. - Seite 77 Taste Beschreibung Wiederherstellung der CMOS-Standardwerte. Laden der “Turbo-Settings” vom CMOS. Speichern der geänderten Einstellungen und Verlassen des Setup-Programms. Anmerkung: AOpen unternimmt stets große Anstrengungen, um Anwendern benutzerfreundlichere Computersysteme Verfügung stellen. haben alle Funktionsbeschreibungen des BIOS ins BIOS Flash ROM integriert. Wenn Sie eine beliebige Funktion des BIOS wählen, erscheint die Beschreibung der Funktion auf der Bildschirmseite.
-
Seite 78: Zugang Zum Bios
Schalten Sie den Computer an, nach dem Sie alle Jumper eingestellt und alle Kabel korrekt angeschlossen haben. Rufen Sie BIOS-Setup auf, indem Sie während des POST (Power-On Self Test) auf die Taste <Lösch> drücken. Wählen Sie "Load Setup Defaults" für die empfohlene Optimalleistung. Warnung: Laden Sie die "Load Turbo Defaults"... -
Seite 79: Bios-Upgrade
Upgrade durchführen wollen. Dadurch gehen Sie das Risiko eines BIOS-Flash-Fehlers ein. AOpen Easy Flash unterscheidet sich ein wenig von herkömmlichen Flashmethoden. Die binäre BIOS-Datei und die Flashroutine sind miteinander verbunden und Sie müssen zum Abschluss des Flashvorganges lediglich eine Datei ausführen. - Seite 80 Im Folgenden sind die Schritte für das “Easy Flashing” aufgeführt: (gilt NUR für die Anwendung auf Award BIOS) 1. Laden Sie die neue, komprimierte BIOS-Upgrade-Datei von AOpens Webseite herunter, zum Beispiel AK73AV102.ZIP. 2. Führen Sie die Shareware PKUNZIP (http://www.pkware.com/) aus, die verschiedene Betriebssysteme unterstützt. Mit diesem Programm können Sie die binäre BIOS-Datei und das Flash-Hilfsprogramm dekomprimieren.
-
Seite 81: Übertakten
Ü Ü Als ein führender Hersteller in der Motherboardindustrie hat AOpen immer ein offenes Ohr für die Wünsche seiner Kunden und entwickelt Produkte die den Anforderungen unterschiedlicher Anwender entgegenkommen. Zuverlässigkeit, Kompatibilität, modernste Technologie und Benutzerfreundlichkeit sind unsere grundlegenden Ziele bei der Herstellung von Motherboards. -
Seite 82: Vga-Karten Und Festplattenlaufwerke
VGA-Karten und Festplattenlaufwerke sind Schlüsselkomponenten fürs Übertakten. Für Ihre Referenz finden Sie in der folgenden Liste unsere erfolgreichen Übertaktungsversuche in unserem Labor. Bitte beachten Sie, dass AOpen keine Garantie für erneutes erfolgreiches Übertakten übernehmen kann. Bitte überprüfen Sie die Available Vendor List (AVL), die durch einen Link mit unserer Webseite verbunden ist. -
Seite 83: Glossar
AGP ist die Datentransferrate 66MHz x 4 Bytes x 2 = 528MB/S. AGP bewegt sich jetzt auf den 4-fach-Modus zu: 66MHz x 4 Bytes x 4 = 1056MB/S. AOpen ist die erste Firma, die von Oktober 1999 an 4-fach-AGP-Motherboards sowohl von AX6C (Intel... -
Seite 84: Amr (Audio/Modem Riser)
Der CODEC-Schaltkreis einer AC97 Sound/Modem-Lösung kann auf das Motherboard oder auf eine Riser-Karte (AMR-Karte) gelegt werden, die durch einen AMR-Anschluss mit dem Motherboard verbunden ist. Eine AOpen-Motherboards beigelegte CD, auf der Sie Motherboardtreiber, Acrobat Reader für PDF, ein Online-Handbuch und andere nützliche Hilfsprogramme finden. -
Seite 85: Ata/66
ATA/66 verwendet sowohl die ansteigende als auch die fallende Flanke, aber verdoppelt auch die UDMA/33-Transferrate. Die Datentransferrate beträgt das Vierfache des PIO-Modus 4 oder DMA Modus 2, 16.6MB/S x 4 = 66MB/S. Um ATA/66 zu nutzen, brauchen Sie spezielle ATA/66 IDE-Kabel. ATA/100 ist eine neue IDE-Spezifikation, die sich noch in der Entwicklungsphase befindet. -
Seite 86: Cnr (Communication And Networking Riser)
Durch die CNR-Spezifikation wird es der PC-Industrie möglich, flexible und billigere Subsysteme anzubieten, die in einer Vielzahl von Internet-PCs Verwendung finden. Zu diesen Subsystemen gehören zum Beispiel Systeme aus den Bereichen LAN, Home Networking, DSL und USB. Auch kabellose Audio- und Modem-Subsysteme profitieren von der CNR-Spezifikation. Hierbei handelt es sich um eine offene Industriespezifikation, die von OEMs, Herstellern von IHV.Karten, Silikon-Produzenten und Microsoft unterstützt wird. -
Seite 87: Dimm (Dual In Line Memory Module)
Der DIMM-Steckplatz hat insgesamt 168 Pins und unterstützt 64-Bit-Daten. Er kann einzel- oder doppelseitig sein; die „Goldfinger“-Signale zu jeder Seite des PCB sind unterschiedlich, daher wird dies „Dual In Line“ genannt. Fast alle DIMMs bestehen aus SDRAM, welches bei 3.3V läuft. Beachten Sie, dass einige alte DIMMs aus FPM/EDO-Modulen bestehen und nur mit 5V laufen. -
Seite 88: Eeprom (Electronic Erasable Programmable Rom)
Auch E PROM genannt. Sowohl EEPROM als auch Flash ROM können mittels elektronischer Signale neu programmiert werden, aber die Interfacetechnologie ist anders, da EEPROM viel kleiner als Flash-ROM ist. AOpens Motherboards verwenden EEPROM für jumperlosen und batterielosen Betrieb. Herkömmliche Motherboards speichern den BIOS-Code im EPROM. EPROM kann nur mit ultraviolettem (UV) Licht gelöscht werden. -
Seite 89: Fc-Pga (Flip Chip-Pin Grid Array)
Flash-Hilfsprogramms zu aktualisieren, doch dieser Vorgang macht es auch anfälliger für Virusinfektionen. Aufgrund von weiteren neuen Funktionen wurde die Größe des BIOS von 64KB auf 256KB (2MBit) erhöht. AOpen AX5T ist das erste Board, welches 256KB (2MBit) Flash ROM verwendet. Nun bewegt sich die Flash ROM-Größe auf den Motherboards AX6C (Intel 820) und MX3W (Intel 810) in Richtung 4MBit. -
Seite 90: Ieee 1394
IEEE 1394 ist ein kostengünstiges Digitalinterface, das von “Apple Computer” als Desktop-LAN kreiert und von der Arbeitsgruppe „IEEE 1394“ entwickelt wurde. Das IEEE 1394 kann Daten mit 100, 200 oder 400 MB/Sek. transportieren. Unter anderem ist es auch möglich, zwischen digitalen Fernsehgeräten eine Verbindung mit 200 MB/Sek. herzustellen. Serielles Busmanagement ermöglicht durch die Optimierung des Arbitration-Timings, der garantierten adäquaten Stromversorgung jedes Bus-Geräts, der Zuteilung von synchronen Kanal-Identifikationen und Fehlermeldungen umfassende Kontrolle bei der Konfiguration der seriellen Busschnittstelle. -
Seite 91: Pc100 Dimm
SDRAM DIMM, welches 100MHz CPU FSB-Bustakt unterstützt. SDRAM DIMM, welches 133MHz CPU FSB-Bustakt unterstützt. Basierend auf der FSB-Frequenz hat DDR DRAM zwei Arbeitsfrequenzen bei 200MHz und 266MHz. Da der DDR DRAM-Datenbus mit 64-Bit läuft, wird eine Datentransfer-Bandbreite von bis zu 200x64/8=1600MB/s bzw. 266x64/8=2100MB/s ermöglicht. -
Seite 92: Pdf-Format
Ein Dateiformat für elektronische Dokumente. Das PDF-Format ist plattformunabhängig. Sie können PDF-Dateien unter Zuhilfenahme verschiedener PDF-Leseprogramme unter Windows, Unix, Linux, Mac und anderen Betriebsystemen lesen. Sie können PDF-Dateien auch in Webbrowsern wie z. B. IE und Netscape öffnen. Beachten Sie dabei aber, dass Sie hierzu zuerst den PDF-Plug-in installieren müssen (Liegt Acrobat Reader bei). -
Seite 93: Rimm (Rambus Inline Memory Module)
FPM sind asynchron und haben keine Taktsignale). SDRAM verwendet ähnlich wie PBSRAM Burst-Modustransfers. SDRAM, das bei 3.3V arbeitet, gibt es als 64-Bit, 168-polige DIMM-Speichermodule. AOpen ist der erste Hersteller, der Dual-SDRAM DIMMs Onboard (AP5V) unterstützt (seit 1. Quartal 1996). Ein Speicherbereich im Flash-ROM zur Simulation des E PROM-Betriebs. -
Seite 94: Smbus (System Management Bus)
Der SMBus wird auch I2C Bus genannt. Es ist ein zweirädriger Bus, der für Komponentenkommunikation entwickelt wurde (besonders für Halbleiter-IC), Beispiel Einrichtung Taktgeneratoren jumperloser Motherboards. Datentransferrate des SMBus beträgt nur 100Kbit/S. Sie ermöglicht einem Host, mit der CPU und vielen Masters bzw. Slaves zum Senden und Empfangen von Signalen zu kommunizieren. -
Seite 95: Usb (Universal Serial Bus)
16.6MB/s x4 = 66MB/Sek 16.6MB/s x6 = 100MB/Sek USB ist ein serieller 4-Pin-Peripheriebus, der Peripheriegeräte niedriger/mittlerer Geschwindigkeit (unter 10MBit/s) wie z. B. Tastatur, Maus, Joystick, Scanner, Drucker und Modem kaskadieren kann. Mit USB kann der traditionelle Kabelsalat vom Feld auf der Rückseite Ihres PC ausgejätet werden. NECs Virtual Channel Memory (VCM) ist eine neue DRAM-Kern-Architektur, durch die die Multimedia-Leistungsfähigkeit des Systems drastisch verbessert wird. -
Seite 96: Fehlerbehebung
Führen Sie die folgenden Schritte durch, wenn Sie auf Probleme stoßen sollten. Start Schalten Sie den Strom ab, trennen das Netzkabel ab und entfernen dann alle Zusatzkarten und Kabel, einschließlich VGA, IDE, FDD, COM1, COM2 und Drucker. Vergewissern Sie sich, dass alle CMOS löschen Weiter... - Seite 97 Weiter Installieren Sie die VGA-Karte und schließen dann Monitor und Tastatur an. Schalten Sie den Strom an und prüfen, ob Netzteil Nein und CPU-Lüfter korrekt arbeiten. Das Problem liegt wahrscheinlich am Netzteil oder an einem Versagen des Weiter Versagen des Motherboards. Bitte wenden Sie sich an Ihren Händler oder Vertriebshändler für...
- Seite 98 Weiter Nein Vielleicht ist Ihre VGA-Karte Ist die Bildschirmzeige oder Ihr Monitor defekt. korrekt? Drücken Sie zugleich die Tasten <Strg > und <Alt>, halten Sie sie gedrückt und drücken dann die Taste <Lösch>, um das System neu zu starten. Nein Sehr wahrscheinlich ist Ihre Startet das System neu? Tastatur defekt.
- Seite 99 Weiter Drücken Sie während des Systemstarts die Taste <Lösch>, das BIOS aufzurufen. Wählen Sie “Load Setup Defaults. Schalten Sie das System ab und schließen das IDE–Kabel wieder an. Nein Problem liegt Startet das System wahrscheinlich problemlos? IDE-Kabel oder Festplatte selbst. Installieren Sie Ihr Betriebsystem (z.
-
Seite 100: Technische Unterstützung
ü Lieber Kunde, Vielen Dank für Ihre Wahl dieses AOpen-Produkts. Bester und schnellster Kundendienst ist unsere erste Priorität. Wir empfangen allerdings täglich sehr viele Emails und Anrufe aus der ganzen Welt, was es für uns sehr schwierig macht, jedem Kunden zeitig zu helfen. Wir empfehlen Ihnen, den unten beschriebenen Prozeduren zu folgen, bevor Sie sich an uns wenden. - Seite 101 Software herunterladen: Schauen Sie in dieser Tabelle nach den neuesten BIOS, Hilfsprogrammen und Treibern. http://www.aopen.com/tech/download/default.htm Newsgroup: Ihr Problem wurde vielleicht schon von unserem Support-Techniker professionellen Anwendern in der Newsgroup beantwortet. http://www.aopen.com/tech/newsgrp/default.htm Wenden Sie sich an Händler/Verteiler: Wir verkaufen unsere Produkte durch Händler und Systemintegrierer, die Ihre Systemkonfiguration sehr gut kennen...
-
Seite 102: Teilnummer Und Seriennummer
Teil- und Seriennummer finden Sie auf dem Aufkleber mit dem Strichcode. Diesen Aufkleber finden Sie auf der äußeren Verpackung, auf dem ISA/CPU-Steckplatz oder auf der Komponentenseite des PCB, so zum Beispiel: Teilnr. Seriennr. Teilnr. Seriennr. P/N: 91.88110.201 ist die Teilnummer, S/N: 91949378KN73 ist die Seriennummer. - Seite 103 Den Modellnamen und die BIOS-Version finden Sie in der oberen linken Ecke des ersten Boot-Bildschirms (dem POST-Bildschirm), zum Beispiel: AK73(A)-V R1.00 Nov.01.2001 AOpen Inc. Award Plug and Play BIOS Extension v1.0A Copyright © 1998, Award Software, Inc. AK73(A)-V ist der Modellname des Motherboards, R1.00 ist die Nummer der BIOS-Version.
-
Seite 104: Produktregistrierung
Vielen Dank für den Kauf dieses AOpen-Produkts. Wir von AOpen bitten Sie, ein paar Minuten zur Registrierung Ihres Produkts zu opfern. Durch die Registrierung Ihres Produkts sichern Sie sich den hochqualifizierten AOpen-Service. Nach der Registrierung Ihres Produkts stehen Ihnen folgenden Möglichkeiten offen: •... - Seite 105 Bitte zögern Sie nicht, sich an uns zu wenden, wenn Sie ein Problem mit einem unserer Produkte haben. Wir sind für jede Meinung offen. Amerika Pazifischer Raum Europa AOpen America Inc. AOpen Computer b.v. AOpen Inc. Tel: 1-408-922-2100 Tel: 886-2-3789-5888...
- Seite 106 Webseite: http://www.aopen.com/ Email: Schicken Sie uns über die folgenden Kontaktformseiten eine Email. Englisch http://www.aopen.com/tech/contact/techusa.htm Japanisch http://www.aopen.co.jp/tech/contact/techjp.htm Chinesisch Taiwan http://www.aopen.com.tw/tech/contact/techtw.htm Deutsch http://www.aopencom.de/tech/contact/techde.htm Französisch http://france.aopen.com/tech/contact/techfr.htm Chinesisch VRCh http://www.aopen.com.cn/tech/contact/techcn.htm...
