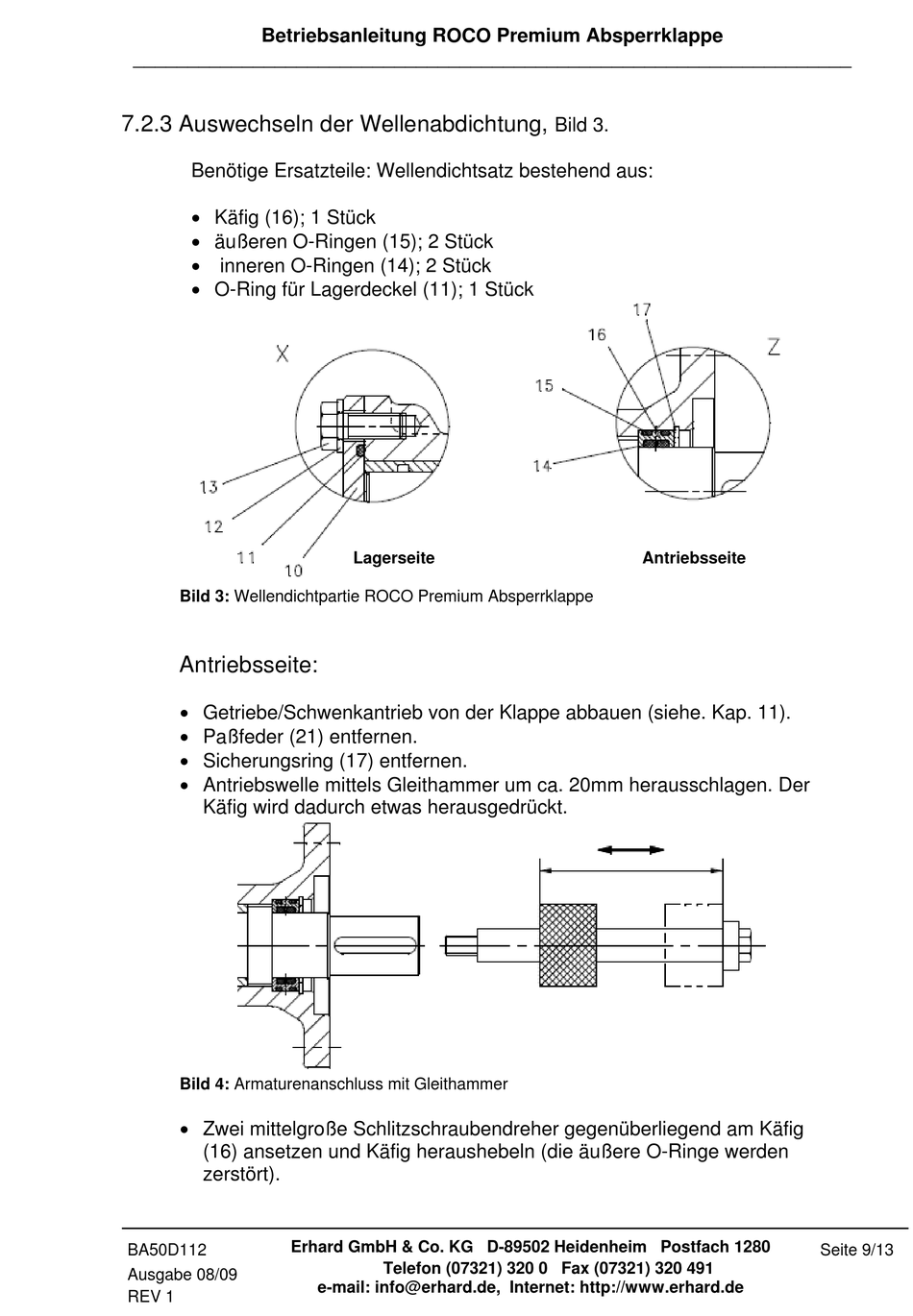

Betriebsanleitung ROCO Premium Absperrklappe
__________________________________________________________________
7.2.3 Auswechseln der Wellenabdichtung,
Benötige Ersatzteile: Wellendichtsatz bestehend aus:
Käfig (16); 1 Stück
äußeren O-Ringen (15); 2 Stück
inneren O-Ringen (14); 2 Stück
O-Ring für Lagerdeckel (11); 1 Stück
Bild 3: Wellendichtpartie ROCO Premium Absperrklappe
Antriebsseite:
Getriebe/Schwenkantrieb von der Klappe abbauen (siehe. Kap. 11).
Paßfeder (21) entfernen.
Sicherungsring (17) entfernen.
Antriebswelle mittels Gleithammer um ca. 20mm herausschlagen. Der
Käfig wird dadurch etwas herausgedrückt.
Bild 4: Armaturenanschluss mit Gleithammer
Zwei mittelgroße Schlitzschraubendreher gegenüberliegend am Käfig
(16) ansetzen und Käfig heraushebeln (die äußere O-Ringe werden
zerstört).
Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280
BA50D112
Ausgabe 08/09
REV 1
Lagerseite
Telefon (07321) 320 0 Fax (07321) 320 491
e-mail: info@erhard.de, Internet: http://www.erhard.de
Bild 3.
Antriebsseite
Seite 9/13
