mit SKG-Schubkurbelgetriebe, handbetätigt
Diese Betriebsanleitung ist immer im Zusammenhang mit BA01D001 anzuwenden!
1
Produkt- und Funktionsbeschreibung
1.1 Produktbeschreibung
ROCO Premium Absperrklappe nach DIN EN 593
mit Flanschen, doppelexzentrischer Wellenlagerung, weich dichtend, dicht schließend, aus
Gußeisen mit Kugelgraphit.
Betätigung über SKG-Schubkurbelgetriebe mittels Handrad, Spindelverlängerung,
Erdeinbaugarnitur, Kettenrad, Elektro-Drehantrieb.
Nennweiten: DN150, 200, 250, 300, 350, 400, 450, 500, 600
Druckstufen: PN10,16
Erz.Nr.
5064 ....
5065 ....
5061 ....
1.2 Funktionsbeschreibung
Im Gehäuse (1) wird eine drehbar gelagerte Klappenscheibe (2) über eine nach außen
geführte Antriebswelle (3) mittels eines seitlich angebauten Schwenkgetriebes bewegt. Die
Rohrleitung ist abgesperrt, wenn sich die Klappenscheibe senkrecht zur Strömungs-
richtung befindet. Durch ein an der Klappenscheibe angebrachtes Dichtelement (7)
(Profildichtring) wird ein dichter Abschluß zum im Gehäuse befindlichen Sitz erreicht. Der
Weg zwischen der „AUF"- und der „ZU" Stellung (90 Schwenkbewegung) wird über
Anschlagmuttern auf der Antriebsspindel des angebauten Schwenkgetriebes begrenzt. Im
Normalfall ist die Armatur im Uhrzeigersinn schließend (rechtsdrehend).
Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280
BA50D112
Ausgabe 08/09
REV 1

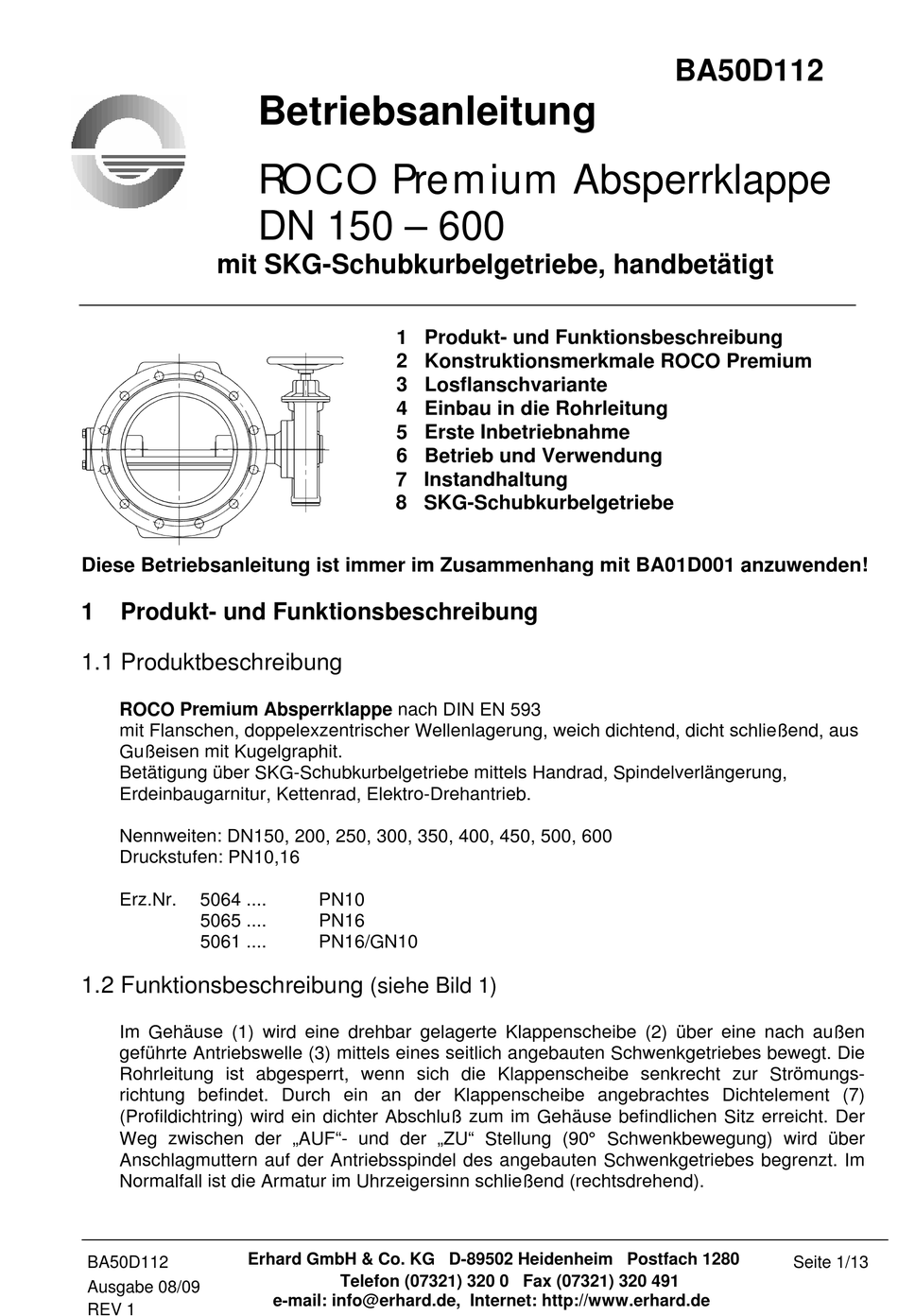

Betriebsanleitung
ROCO Premium Absperrklappe
DN 150 – 600
1 Produkt- und Funktionsbeschreibung
2 Konstruktionsmerkmale ROCO Premium
3 Losflanschvariante
4 Einbau in die Rohrleitung
5 Erste Inbetriebnahme
6 Betrieb und Verwendung
7 Instandhaltung
8 SKG-Schubkurbelgetriebe
PN10
PN16
PN16/GN10
(siehe Bild 1)
Telefon (07321) 320 0 Fax (07321) 320 491
e-mail: info@erhard.de, Internet: http://www.erhard.de
BA50D112
Seite 1/13
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ERHARD ROCO Premium
Inhaltszusammenfassung für ERHARD ROCO Premium
- Seite 1 Weg zwischen der „AUF“- und der „ZU“ Stellung (90 Schwenkbewegung) wird über Anschlagmuttern auf der Antriebsspindel des angebauten Schwenkgetriebes begrenzt. Im Normalfall ist die Armatur im Uhrzeigersinn schließend (rechtsdrehend). Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 1/13...
- Seite 2 Losflansch (Losflanschvariante) Senkkopfschraube Haltering geteilt (Losflanschvariante) Lagerdeckel Dichtring (Losflanschvariante) O-Ring Sicherungsring (Losflanschvariante) Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 2/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de REV 1...
- Seite 3 Getriebeanschluß: nach ISO 5211, Rundzapfen mit Paßfeder. 3 ROCO Premium Losflanschklappe Die ROCO Premium mit Losflanschsystem verfügt über einen längsseitig beweglichen Flansch der zugfest mit dem Armaturengehäuse verbunden ist. Der Haltering nimmt die integrierte Flanschdichtung mit auf. Losflanschseitig entfällt somit die zusätzliche Flanschdichtung.
- Seite 4 350 + -3 349/355 DN600 390 + -4 Tabelle 1: Baulängenvergleich Standard- und Losflanschklappe Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 4/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de...
-
Seite 5: Einbau In Die Rohrleitung
Nach dem Einbau in die Rohrleitung ist die Armatur auf Leichtgängigkeit zu prüfen, indem man mit dem Betätigungselement den gesamten Betätigungsweg (Auf - Zu) durchfährt. Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 5/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de... -
Seite 6: Unzulässige Betriebsweise
Flanschen prüfen. Gängigkeit der Armatur und Getriebe prüfen. Manuell über den Gesamthub fahren. Dichtheit im Abschluß prüfen: Armatur in Schließstellung fahren. Druckabfall vor bzw. nach der Armatur prüfen. Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 6/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de... - Seite 7 Hinweis: Der Profildichtring läßt sich leichter einführen, wenn er vor der Montage mit Wasser angefeuchtet wird bzw. leicht eingefettet wird (Trinkwasser zulässiges Fett verwenden). Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 7/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de...
- Seite 8 DN250 DN300 DN350 DN400 DN450 DN500 DN600 Tabelle 2: Anzugsmomente für Profildichtringe Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 8/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de REV 1...
- Seite 9 Bild 4: Armaturenanschluss mit Gleithammer Zwei mittelgroße Schlitzschraubendreher gegenüberliegend am Käfig (16) ansetzen und Käfig heraushebeln (die äußere O-Ringe werden zerstört). Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 9/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de...
- Seite 10 über ein Schauglas im Getriebegehäuse sichtbar. Das Schauglas ist aus schlagzähem Polycarbonat (PC) und somit für Anlagen-, Schacht-, und Erdeinbau gleichermaßen geeignet. Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 10/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de...
- Seite 11 Buchse Paßfeder Teile nur bei Ausführung für Handrad, Erdeinbau, Spindelverlängerung vorhanden Teile nur bei Ausführung für/mit Elektrodrehantrieb vorhanden Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 11/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de...
-
Seite 12: Betrieb Und Verwendung
Bild 6: Montage der Abtriebswelle Flanschtyp Schraubengröße Nm Schrauben 8.8 Nm Schrauben A2-70 Tabelle 3: Anzugsmomente für Befestigungsschrauben der Getriebe Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 12/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de... -
Seite 13: Wartung
SHELL DIN 51502 K-L3n TEXANDO FO20 TEXACO DIN 51825 K-2n Tabelle 4: Empfohlene Schmiermittel Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280 BA50D112 Seite 13/13 Telefon (07321) 320 0 Fax (07321) 320 491 Ausgabe 08/09 e-mail: info@erhard.de, Internet: http://www.erhard.de...
