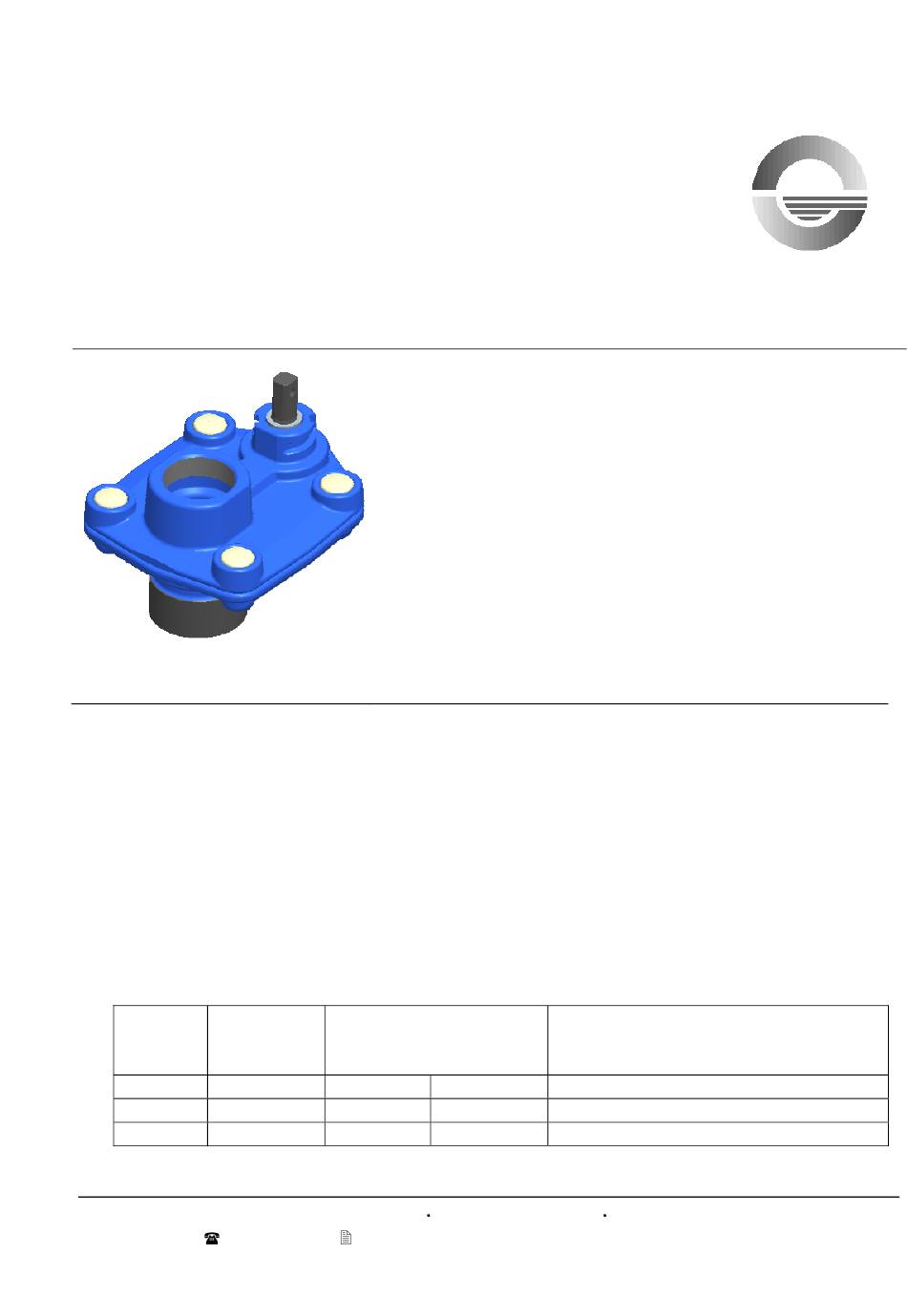

Betriebsanleitung
ERHARD
Einschraub-Drehschieber
Premium
Diese Betriebsanleitung ist immer im Zusammenhang mit BA01D001 anzuwenden!
1
Produktbeschreibung und Verwendungsbereich

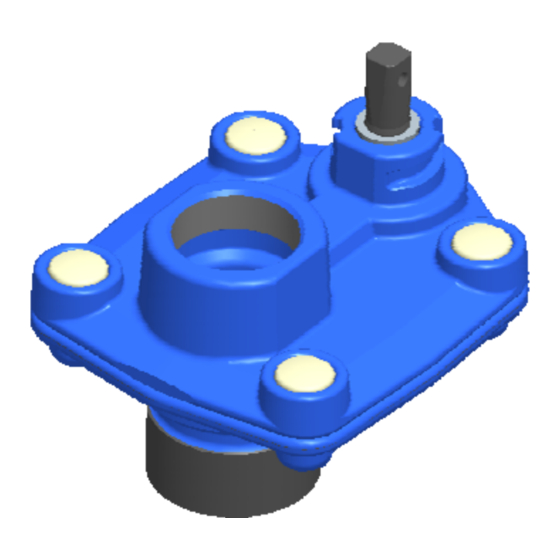

Der ERHARD Einschraub-Drehschieber Premium (= EDSP) mit Drehscheiben-
verschluss dient zum oberen Anbohren von Rohrleitungen unter Betriebsdruck ohne
zusätzliches Hilfsventil. Er wird im Trinkwasser- und Gasnetz eingesetzt.
Der EDSP wurde im Werk nach DIN EN 1074 und EN 12266 (Wasserprüfung) bzw.
nach DIN 3230-T5-PG1 (Gasprüfung) geprüft! PG3-Prüfung auf Anfrage!
Medium
Nenndruck
PN [bar]
Wasser
Gas
BA83D004
ERHARD GmbH & Co. KG D-89502 Heidenheim Postfach 1280
Feb. 2008
(07321) 320-0
REV.1
1
Produktbeschreibung und Verwendungsbereich
2
Konstruktion – Zeichnungen
3
Funktion und Wirkungsweise
4
Transport
5
Einbau in die Rohrleitung - Montage
6
Betrieb und Verwendung
7
Instandhaltung
Prüfdruck [bar]
Gehäuse
16
25
7,5
(07321) 320 491 e-mail: info@erhard.de Internet:
http://www.erhard.de
Höchster zulässiger Betriebsdruck
[bar]
(bei Betriebstemperaturen bis 60°C)
Abschluss
17,6
5,5
BA83D004
PMA 16
MOP 5
Seite 1 von 10
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ERHARD Premium
Inhaltszusammenfassung für ERHARD Premium
- Seite 1 Instandhaltung Diese Betriebsanleitung ist immer im Zusammenhang mit BA01D001 anzuwenden! Produktbeschreibung und Verwendungsbereich Der ERHARD Einschraub-Drehschieber Premium (= EDSP) mit Drehscheiben- verschluss dient zum oberen Anbohren von Rohrleitungen unter Betriebsdruck ohne zusätzliches Hilfsventil. Er wird im Trinkwasser- und Gasnetz eingesetzt.
- Seite 2 Innengewinde Rp 1 ½ nach DIN EN 10226 oder einem Außengewinde für Plasson-Steckfitting ausgerüstet. Diese Ausführungen sind bei dem ERHARD Einschraub-Drehschieber Premium sowohl als vertikale wie auch als horizontale Abgänge zu erhalten. Bei den horizontalen Abgängen in Rohrachse ist bei beiden Varianten ein vertikaler Anschluss mit Innengewinde Rp 1 ½...
- Seite 3 Betriebsanleitung ERHARD Einschraub-Drehschieber 2 Konstruktion – Zeichnungen 2.1. EDSP mit vertikalem Abgang Rp 1 ½ BA83D004 ERHARD GmbH & Co. KG D-89502 Heidenheim Postfach 1280 Seite 3 von10 Feb. 2008 (07321) 320-0 (07321) 320 491 e-mail: info@erhard.de Internet: REV.1 http://www.erhard.de...
- Seite 4 Betriebsanleitung ERHARD Einschraub-Drehschieber 2.2. EDSP mit horizontalem Abgang Rp 1 ½ BA83D004 ERHARD GmbH & Co. KG D-89502 Heidenheim Postfach 1280 Seite 4 von10 Feb. 2008 (07321) 320-0 (07321) 320 491 e-mail: info@erhard.de Internet: REV.1 http://www.erhard.de...
- Seite 5 Betriebsanleitung ERHARD Einschraub-Drehschieber 2.3. EDSP mit vertikalem Abgang Plasson BA83D004 ERHARD GmbH & Co. KG D-89502 Heidenheim Postfach 1280 Seite 5 von10 Feb. 2008 (07321) 320-0 (07321) 320 491 e-mail: info@erhard.de Internet: REV.1 http://www.erhard.de...
- Seite 6 Betriebsanleitung ERHARD Einschraub-Drehschieber 2.4. EDSP mit horizontalem Abgang Plasson BA83D004 ERHARD GmbH & Co. KG D-89502 Heidenheim Postfach 1280 Seite 6 von10 Feb. 2008 (07321) 320-0 (07321) 320 491 e-mail: info@erhard.de Internet: REV.1 http://www.erhard.de...
-
Seite 7: Funktion Und Wirkungsweise
Antriebsritzel wird die Drehscheibe rechtsdrehend - im Uhrzeigersinn - geschlossen (1 ¾ Umdrehungen/Hub). ERHARD Einschraub-Drehschieber Premium sind im Herstellerwerk auf Festigkeit und Dichtheit nach DIN EN 1074 und DIN EN 12266 beziehungsweise DIN 3230-T5 geprüft. Sie können in beiden Durchflussrichtungen druckbeaufschlagt werden, d.h. - Seite 8 Drehscheibenverschluss durch Rechtsdrehen am Spindelvierkant bis zum Anschlag (ca.1 ¾ Umdrehungen) schließen. Anbohrgerät einschließlich T-Stück abschrauben. Durch kurzzeitiges Öffnen des Drehscheibenverschlusses spülen. BA83D004 ERHARD GmbH & Co. KG D-89502 Heidenheim Postfach 1280 Seite 8 von10 Feb. 2008 (07321) 320-0 (07321) 320 491 e-mail: info@erhard.de Internet: REV.1...
-
Seite 9: Betrieb Und Verwendung
Anschlussmaßen auf den EDSP abgestimmt sind. Für eine optimale Funktionsweise empfehlen wir die Einbaugarnitur mit Bajonett-Verriegelung, die speziell für den ERHARD Einschraub-Drehschieber Premium entwickelt wurde.) Anbohrschelle öffnen und einschließlich Hausanschluss auf Dichtheit prüfen. Nach der Dichtheitsprüfung sollte der Rohrgraben umgehend verfüllt werden, um... - Seite 10 Es ist die persönliche Schutzausrüstung gemäß den Gefahr! berufsgenossenschaftlichen Vorschriften zu benutzen. Je nach Betriebsmedium besteht Brand- und Explosionsgefahr! BA83D004 ERHARD GmbH & Co. KG D-89502 Heidenheim Postfach 1280 Seite 10 von10 Feb. 2008 (07321) 320-0 (07321) 320 491 e-mail: info@erhard.de Internet: REV.1...
