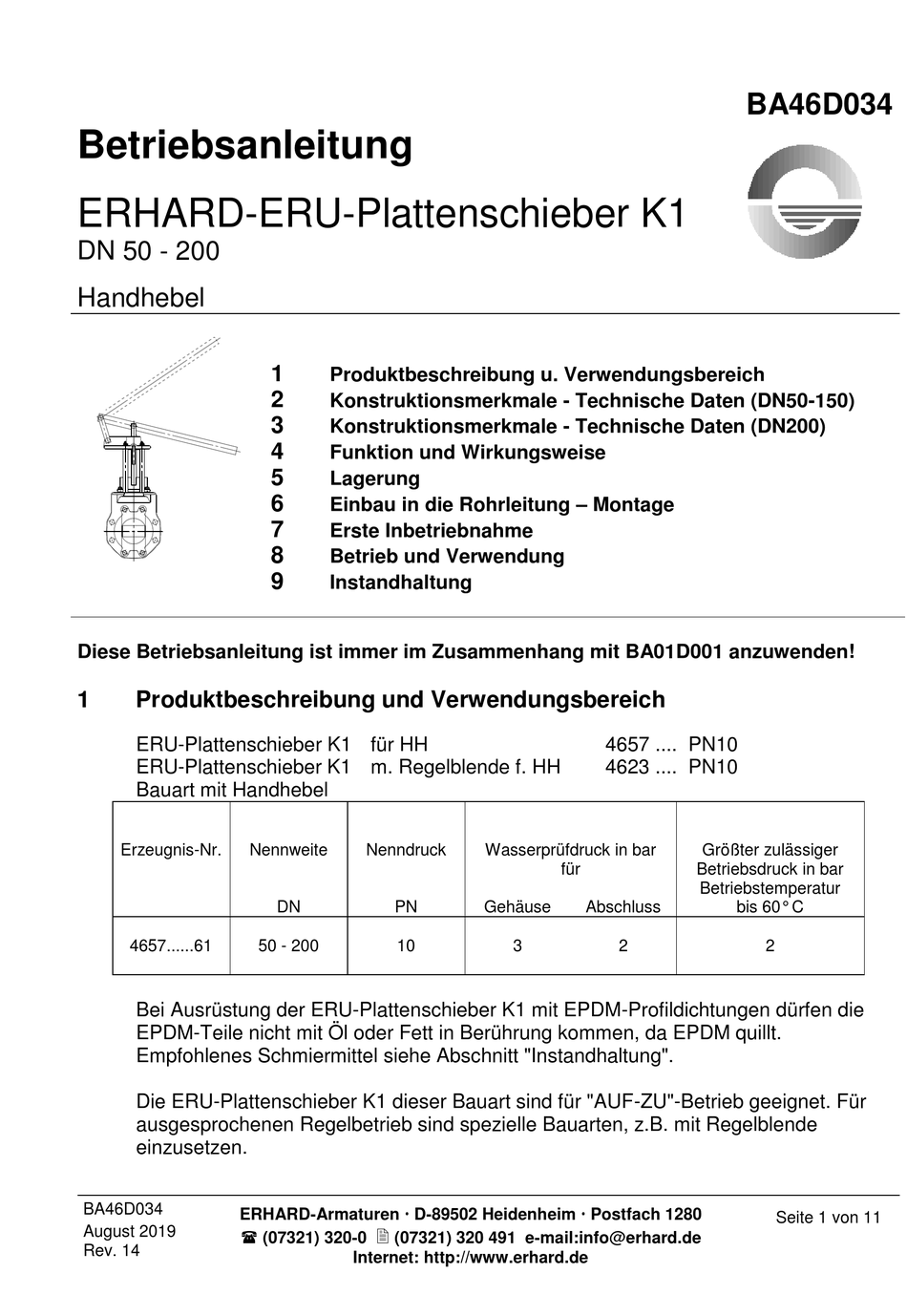

Betriebsanleitung
ERHARD-ERU-Plattenschieber K1
DN 50 - 200
Handhebel
Diese Betriebsanleitung ist immer im Zusammenhang mit BA01D001 anzuwenden!
1
Produktbeschreibung und Verwendungsbereich
ERU-Plattenschieber K1 für HH
ERU-Plattenschieber K1 m. Regelblende f. HH
Bauart mit Handhebel
Erzeugnis-Nr.
4657......61
Bei Ausrüstung der ERU-Plattenschieber K1 mit EPDM-Profildichtungen dürfen die
EPDM-Teile nicht mit Öl oder Fett in Berührung kommen, da EPDM quillt.
Empfohlenes Schmiermittel siehe Abschnitt "Instandhaltung".
Die ERU-Plattenschieber K1 dieser Bauart sind für "AUF-ZU"-Betrieb geeignet. Für
ausgesprochenen Regelbetrieb sind spezielle Bauarten, z.B. mit Regelblende
einzusetzen.
BA46D034
ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280
August 2019
 (07321) 320-0
Rev. 14
1
Produktbeschreibung u. Verwendungsbereich
2
Konstruktionsmerkmale - Technische Daten (DN50-150)
3
Konstruktionsmerkmale - Technische Daten (DN200)
4
Funktion und Wirkungsweise
5
Lagerung
Einbau in die Rohrleitung – Montage
6
7
Erste Inbetriebnahme
8
Betrieb und Verwendung
9
Instandhaltung
Nennweite
Nenndruck
DN
PN
50 - 200
10
(07321) 320 491 e-mail:info@erhard.de
Internet: http://www.erhard.de
4657 .... PN10
4623 .... PN10
Wasserprüfdruck in bar
für
Gehäuse
Abschluss
3
2
BA46D034
Größter zulässiger
Betriebsdruck in bar
Betriebstemperatur
bis 60° C
2
Seite 1 von 11

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ERHARD ETU K1

  • Seite 1 Empfohlenes Schmiermittel siehe Abschnitt "Instandhaltung". Die ERU-Plattenschieber K1 dieser Bauart sind für "AUF-ZU"-Betrieb geeignet. Für ausgesprochenen Regelbetrieb sind spezielle Bauarten, z.B. mit Regelblende einzusetzen. BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 1 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 2 Betriebsanleitung ERU-Plattenschieber K1 Handhebel Konstruktionsmerkmale Zeichnung 3. 59258 ERU-Plattenschieber K1 mit Handhebel BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 2 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 14 Internet: http://www.erhard.de...
  • Seite 3 Feststellhebel Hebel Bolzen Splint Lasche Kegelstopfen O-Ring Zugstange Bolzen Sicherungsscheibe Buchse Bolzen Bolzen Scheibe BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 3 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 14 Internet: http://www.erhard.de...
  • Seite 4 Betriebsanleitung ERU-Plattenschieber K1 Handhebel Konstruktionsmerkmale Zeichnung 2.159485 ERU-Plattenschieber K1 mit Handhebel (DN200) BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 4 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 14 Internet: http://www.erhard.de...
  • Seite 5 Scheibe Sechskantmutter Stiftschraube Buchse Bolzen Splint Feststellhebel Hebel Bolzen Splint Lasche Splint Bolzen Scheibe BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 5 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 14 Internet: http://www.erhard.de...
  • Seite 6: Funktion Und Wirkungsweise

    Bei davon abweichenden Einbaulagen, besonders mit hängender Spindel bzw. Kolbenstange muß mit Ablagerungen um die Schieberplatte gerechnet werden. Hierdurch können Funktionsstörungen entstehen und der Wartungsaufwand wird erhöht. BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 6 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 7 Über die Gewindelöcher kann der Schieber vorfixiert werden. Die erforderlichen Verbindungselemente für die jeweilige Einbausituation sind in der nachfolgenden Tabelle aufgeführt (4.127920) BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 7 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 8 Betriebsanleitung ERU-Plattenschieber K1 Handhebel Verbindungselemente für Flanschanschluß (nach Zeichnung 4.127920) BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 8 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 14 Internet: http://www.erhard.de...
  • Seite 9 Um wieder eine Leichtgängigkeit zu erreichen, ist die Stopfbuchsenpackung nach der Druckprüfung wieder zu entspannen. Die Schieberplatte sollte stets gereinigt und je nach Einsatzbedingungen und Umgebungseinflüssen gefettet werden. BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 9 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
  • Seite 10: Betrieb Und Verwendung

    Erfolg: ausbauen, demontieren, reinigen, schadhafte Teile erneuern Fremdkörper im Sitzbereich Armatur in AUF-Stellung fahren und eingeklemmt Schließvorgang wiederholen. BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 10 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 14...
  • Seite 11: Instandhaltung

    Bei Betriebsmedium Wasser silikonfreie Ausführung empfohlenes Schmiermittel Klüber Synth VR 69-252 N (UBA). Ersatz- und Verschleißteile nach: Zeichnung 3. 59258 Zeichnung 2.159485 BA46D034 ERHARD-Armaturen  D-89502 Heidenheim  Postfach 1280 Seite 11 von 11 August 2019   (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 14...
