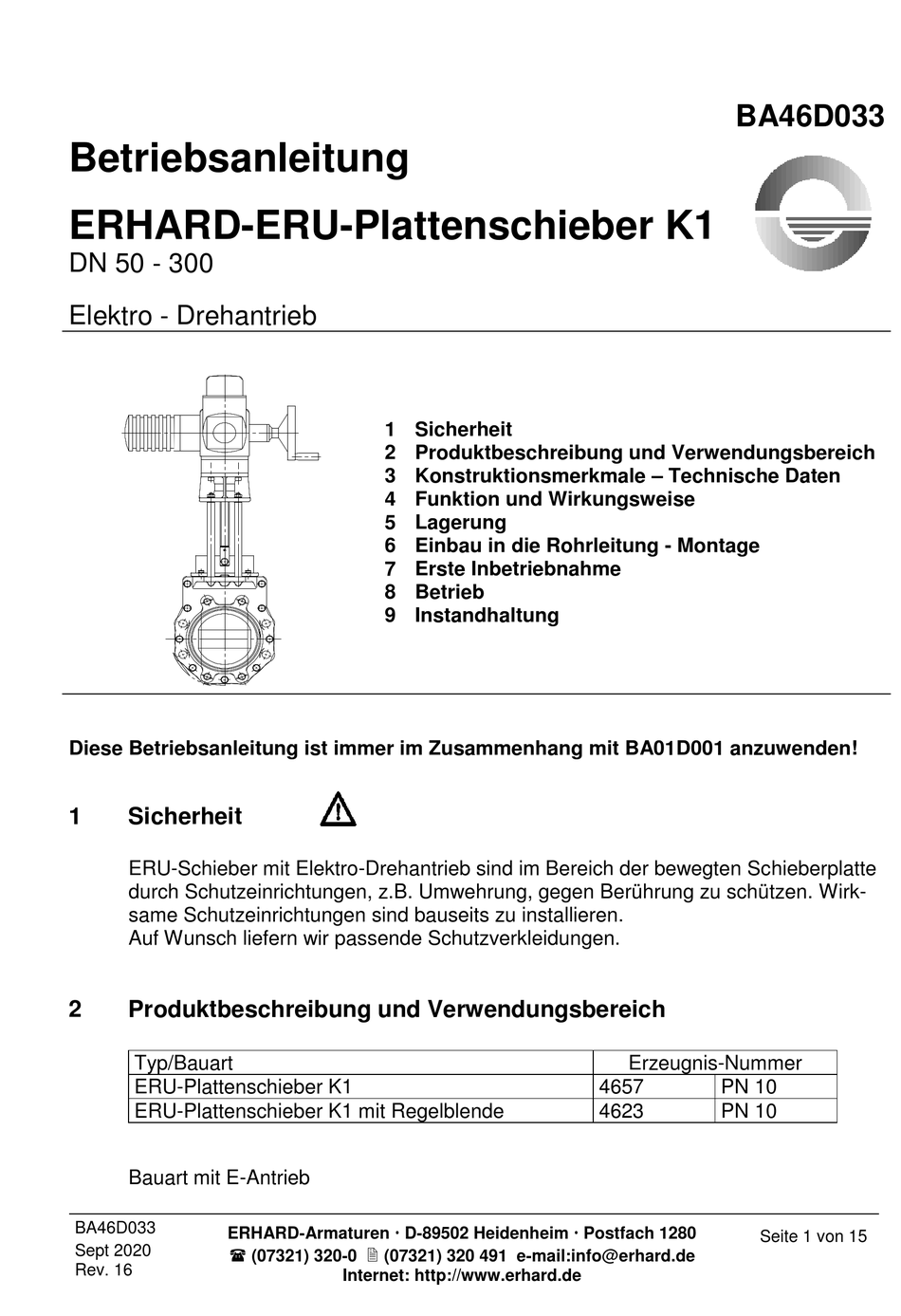

Betriebsanleitung
ERHARD-ERU-Plattenschieber K1
DN 50 - 300
Elektro - Drehantrieb
Diese Betriebsanleitung ist immer im Zusammenhang mit BA01D001 anzuwenden!
1
Sicherheit
ERU-Schieber mit Elektro-Drehantrieb sind im Bereich der bewegten Schieberplatte
durch Schutzeinrichtungen, z.B. Umwehrung, gegen Berührung zu schützen. Wirk-
same Schutzeinrichtungen sind bauseits zu installieren.
Auf Wunsch liefern wir passende Schutzverkleidungen.
2
Produktbeschreibung und Verwendungsbereich
Typ/Bauart
ERU-Plattenschieber K1
ERU-Plattenschieber K1 mit Regelblende
Bauart mit E-Antrieb
BA46D033
ERHARD-Armaturen D-89502 Heidenheim Postfach 1280
Sept 2020
(07321) 320-0
Rev. 16
1 Sicherheit
2 Produktbeschreibung und Verwendungsbereich
3 Konstruktionsmerkmale – Technische Daten
4 Funktion und Wirkungsweise
5 Lagerung
6 Einbau in die Rohrleitung - Montage
7 Erste Inbetriebnahme
8 Betrieb
9 Instandhaltung
(07321) 320 491 e-mail:info@erhard.de
Internet: http://www.erhard.de
BA46D033
Erzeugnis-Nummer
4657
PN 10
4623
PN 10
Seite 1 von 15
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ERHARD K1
Inhaltszusammenfassung für ERHARD K1
- Seite 1 ERU-Plattenschieber K1 4657 PN 10 ERU-Plattenschieber K1 mit Regelblende 4623 PN 10 Bauart mit E-Antrieb BA46D033 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 1 von 15 Sept 2020 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev. 16 Internet: http://www.erhard.de...
- Seite 2 50 - 300 50 – 300 4657, 4623 Bei Ausführung der ERU-Plattenschieber K1 mit EPDM-Profildichtungen dürfen die EPDM-Teile nicht mit Öl oder Fett in Berührung kommen, da EPDM quillt. Empfohlenes Schmiermittel siehe Abschnitt „Instandhaltung“. Die ERU-Plattenschieber K1 dieser Bauart sind für „Auf-/Zu-Betrieb“ geeignet.
- Seite 3 Betriebsanleitung ERU-Plattenschieber K1 mit E-Antrieb Konstruktionsmerkmale – Technische Daten Zeichnung 2. 39861 ERU-Plattenschieber K1 mit E – Antrieb BA46D033 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 3 von 15 Sept 2020 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.16...
- Seite 4 Betriebsanleitung ERU-Plattenschieber K1 mit E-Antrieb Maßtabelle zu Zeichnung 2. 39861) BA46D033 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 4 von 15 Sept 2020 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.16 Internet: http://www.erhard.de...
- Seite 5 Gabelmutter Bolzen Scheibe Splint Spindel Gewindestift Stehbolzen Stiftschraube Lageraufsatz Scheibe Sechskantmutter Drehantrieb Scheibe Zylinderschraube Kegelstopfen BA46D033 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 5 von 15 Sept 2020 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.16 Internet: http://www.erhard.de...
- Seite 6 Aufbau E-Antrieb nach Kundenwunsch ERHARD ERU-K1 Plattenschieber sind ERHARD ERU-K1 Plattenschieber sind in beide Richtungen dicht. in beide Richtungen dicht. BA46D033 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 6 von 15 Sept 2020 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.16...
-
Seite 7: Funktion Und Wirkungsweise
Hierbei ist berücksichtigt, daß ein Anfahren oder Festkontern gegen den oberen mechanischen Endanschlag des Schiebers durch Motornachlauf vermieden wird. Die Drehmomentschalter dienen in Auf- und Zu-Richtung als Sicherheitsschalter. ERU-Plattenschieber K1 werden in Schließrichtung und in Öffnungsrichtung wegabhängig geschaltet. Nachträglicher Aufbau eines Elektro-Drehantriebs Wird die Armatur ohne aufgebauten E-Antrieb geliefert, so sind die Drehmoment- und Wegschalter nach Montage des E-Antriebs wie folgt einzustellen. - Seite 8 Heißluftgebläse oder in einer Wärmekammer erwärmt werden: max. zulässige Temperatur 100C. Inbetriebnahme des E-Antriebs 4.2.1 ERU-Plattenschieber K1 ist von Hand in Mittelstellung zu drehen 4.2.2 Durch kurzzeitiges elektrisches Anfahren ist die Plattenbewegung und damit die Drehrichtung des Antriebs zu prüfen.
-
Seite 9: Tippbetrieb Und Nothandbetätigung
Störung festgestellt wurde (Fremdkörper ausspülen). Die Bedienung äußerst vorsichtig, keinesfalls mit überhöhter Kraft, fortsetzen, ggf. spülen wiederholen. BA46D033 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 9 von 15 Sept 2020 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de... -
Seite 10: Einbau In Die Rohrleitung
Betriebsanleitung ERU-Plattenschieber K1 mit E-Antrieb Lagerung ERU-Plattenschieber K1 sind im geschlossenen Zustand zu lagern. Gummierte Teile, wie z. B. Bügel zwischen den Gehäuseteilen, sind gegen direkte Sonneneinstrahlung zu schützen. Die Einwirkung von Strahlungswärme, z. B. von Heizkörpern ist zu vermeiden. - Seite 11 Über die Gewindelöcher kann der Schieber vorfixiert werden. Die erforderlichen Verbindungselemente für die jeweilige Einbausituation sind in der nachfolgenden Tabelle aufgeführt (4.127920) BA46D033 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 11 von 15 Sept 2020 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
- Seite 12 Betriebsanleitung ERU-Plattenschieber K1 mit E-Antrieb Verbindungselemente für Flanschanschluß (nach Zeichnung 4.127920) BA46D033 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 12 von 15 Sept 2020 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.16 Internet: http://www.erhard.de...
- Seite 13 VORSICHT ! Betriebsmittel kann austreten. Bei giftigen oder ätzenden Medien Schutzkleidung (Schutzbrille) tragen. Die Schieberplatte sollte stets gereinigt und je nach Einsatzbedingungen und Umgebungseinflüssen gefettet werden. BA46D033 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 13 von 15 Sept 2020 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de...
-
Seite 14: Betrieb
Erfolg: ausbauen, demontieren, reinigen, schadhafte Teile erneuern Fremdkörper im Sitzbereich Armatur in AUF-Stellung fahren und eingeklemmt Schließvorgang wiederholen. BA46D033 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 14 von 15 Sept 2020 (07321) 320-0 (07321) 320 491 e-mail:info@erhard.de Rev.16... -
Seite 15: Instandhaltung
Verschmutzungen führen(Beton-, Maurer-, Malerarbeiten, Sandstrahlen und dergleichen), so sind die Armaturen wirksam abzudecken. ERU-Plattenschieber K1 sollen turnusmäßig in kürzeren Zeitabständen (halbjährlich) über den Gesamthub (AUF - ZU) bewegt werden. In Abhängigkeit vom Betriebsmedium und den Bedingungen am Einsatzort muß das Wartungsintervall verkürzt oder es kann verlängert werden.
