Betriebsanleitung ROCO Premium Absperrklappe
__________________________________________________________________
2 Konstruktionsmerkmale
Variante Losflanschsystem

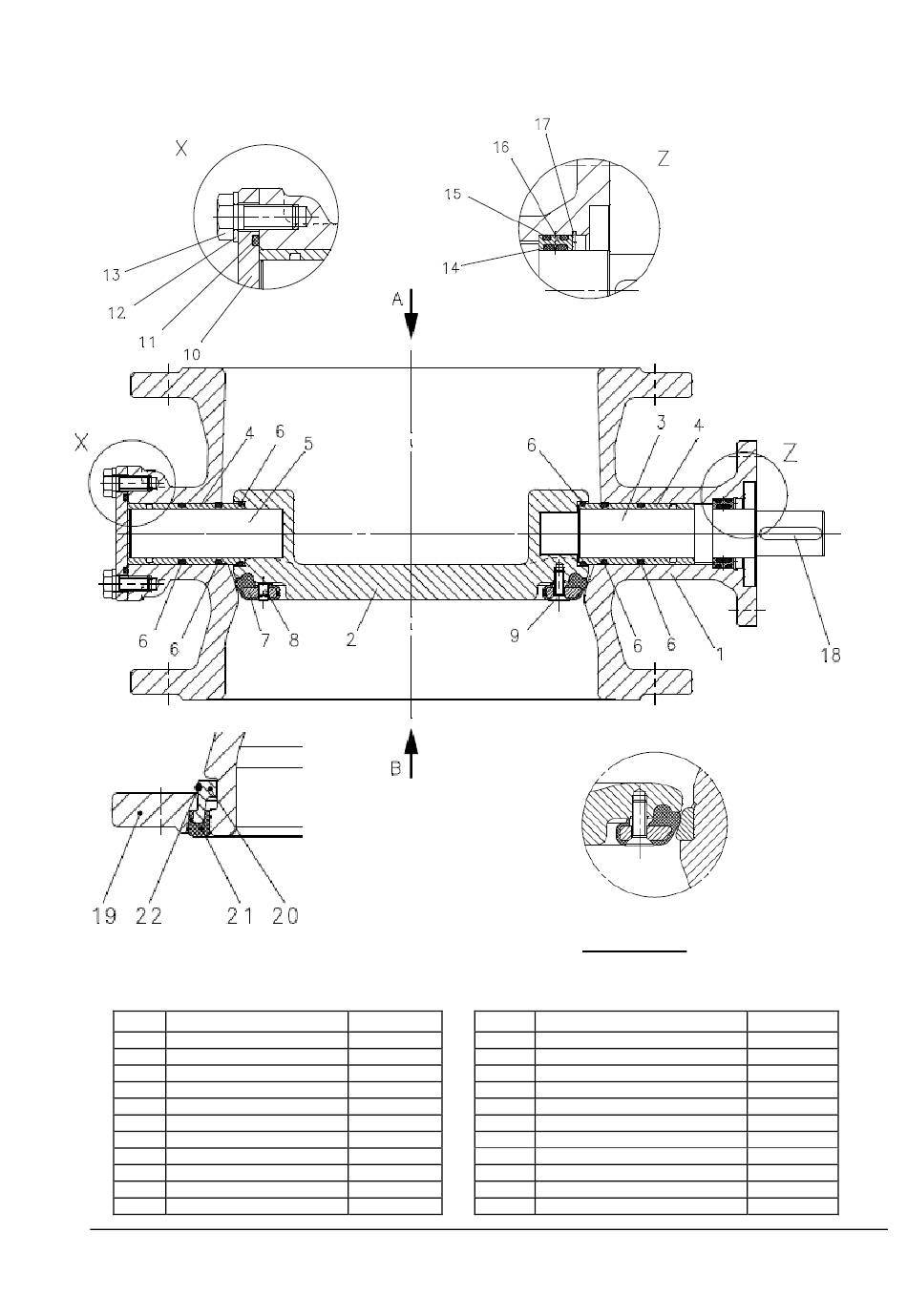

Bild 1: Schnittbild ROCO Premium
Teil
Benennung
1
Gehäuse
2
Klappenscheibe
3
Antriebswelle
4
Buchse
5
Lagerzapfen
6
O-Ring
7
Profildichtring
8
Gewindestift
9
Senkkopfschraube
10
Lagerdeckel
11
O-Ring
Erhard GmbH & Co. KG D-89502 Heidenheim Postfach 1280
BA50D112
Ausgabe 08/09
REV 1
Ersatzteil
x
x
Telefon (07321) 320 0 Fax (07321) 320 491
e-mail: info@erhard.de, Internet: http://www.erhard.de
Ausführung: Gehäusesitz
nichtrostender Stahl (V-Sitz)
Teil
Benennung
12
Scheibe
13
6kt-Schraube
14
O-Ring
15
O-Ring
16
Käfig
17
Sicherungsring
18
Paßfeder
19
Losflansch
(Losflanschvariante)
20
Haltering geteilt
(Losflanschvariante)
21
Dichtring
(Losflanschvariante)
22
Sicherungsring
(Losflanschvariante)
Ersatzteil
x
x
x
x
x
Seite 2/13
