Ziehkastenbrenner - Graco ThermoLazer 200TC Reparatur

Ziehkastenbrenner

Horizontale(r) Ziehkastenbrenner

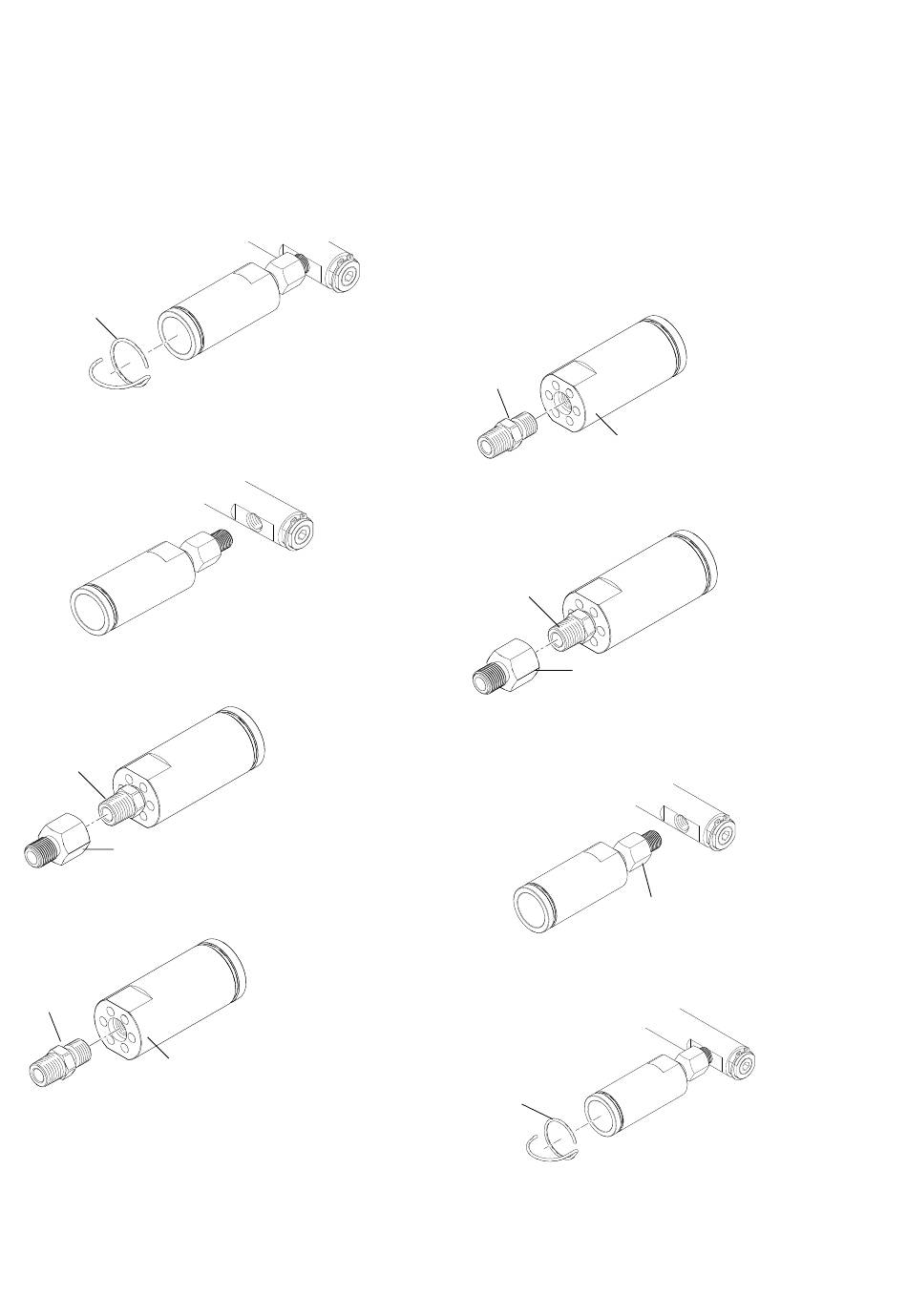

Ausbau
1. Den Ziehkastenbrenner-Flammenanzeiger (67)
entfernen.
67
2. Ziehkastenbrenner und Düse vom Gasverteiler
losschrauben.
3. Das Übergangsstück (363) vom
Düsenanschlussstück (60) losschrauben.
60
363
4. Das Düsenanschlussstück (60) vom
Ziehkastenbrenner (2) losschrauben.
60
ti17077b
2
333163L
ti17075b
ti17076b
ti21950a
Einbau
1. Hochtemperatur-Gewindedichtmittel auf das
3/8-16-Gewinde der Düse (60) auftragen und die
Düse in den Brenner (2) schrauben. HINWEIS:
Das Düsenende mit der kleineren Öffnung muss
in den Ziehkastenbrenner geschraubt werden.
60
ti17077b
2
2. Rohrdichtmittel auf das 1/8-Zoll-NPT-Gewinde
des Düsenanschlussstücks (60) auftragen
und das Übergangsstück (363) aufschrauben.
60
363
3. Rohrdichtmittel auf das 1/8-Zoll-NPT-Gewinde
des Übergangsstücks (363) auftragen und das
Übergangsstück in den Gasverteiler schrauben.
4. Den Ziehkastenbrenner-Flammenanzeiger (67)
anbringen.
67
Ziehkastenbrenner
ti21950a
ti17076b
363
ti17075b
33
