PCB 1 PCB 2
+ —
FUENTE DE
ALIMENTACIÓN
EXTERNA

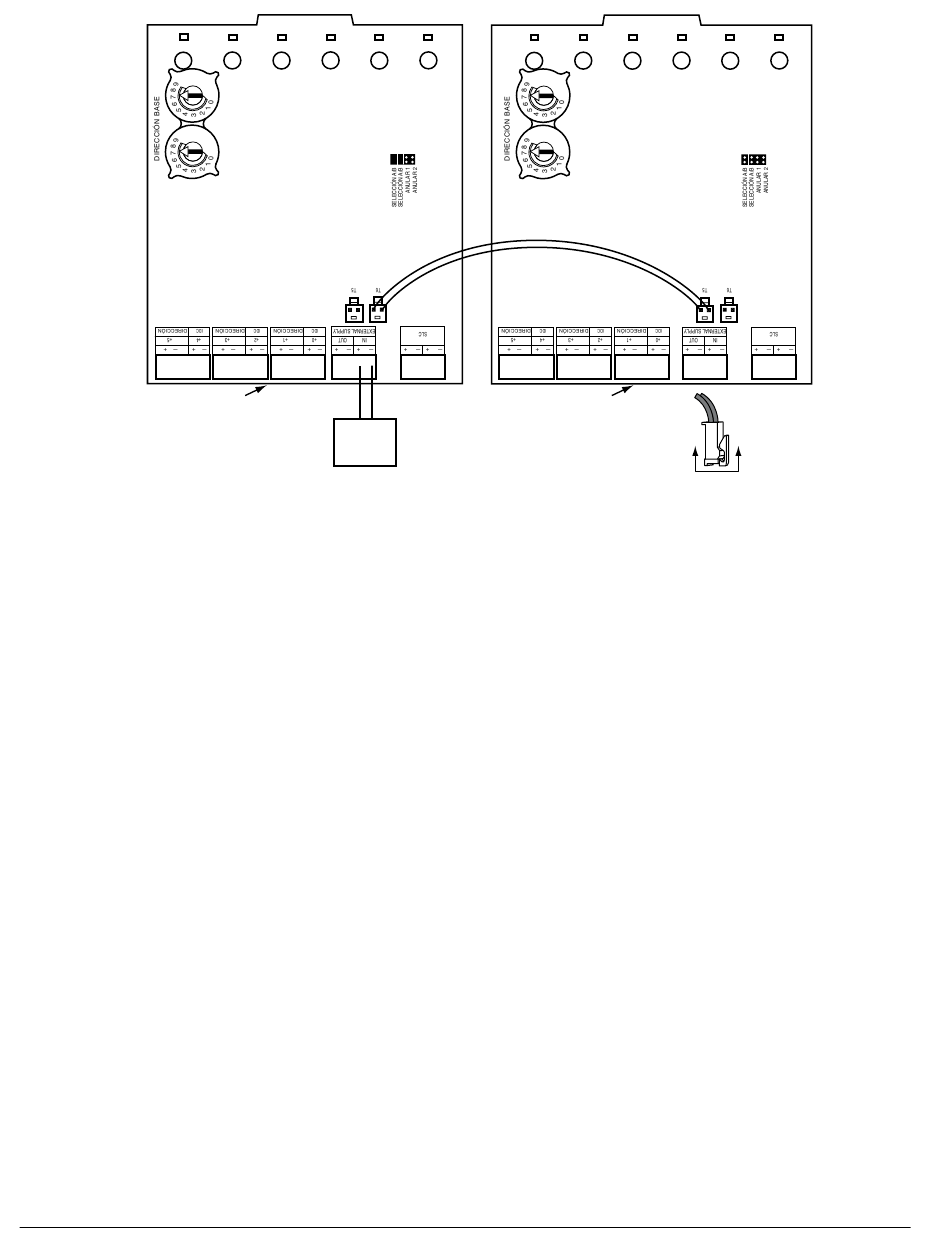

Figure 2
VISTA A-A
Figura 2: Ejemplo de varias tarjetas con una misma fuente de alimentación externa y rearmable. Las conexiones del
cableado típico se muestran en la figura 1. Asegúrese de que la pestaña del puente de alimentación engancha con la
pestaña de sujeción en T5 o T6 como se muestra en la Vista A-A.
