PCB 1 PCB 2
+ —
FONTE DI ALIMENT
AZIONE ESTERNA

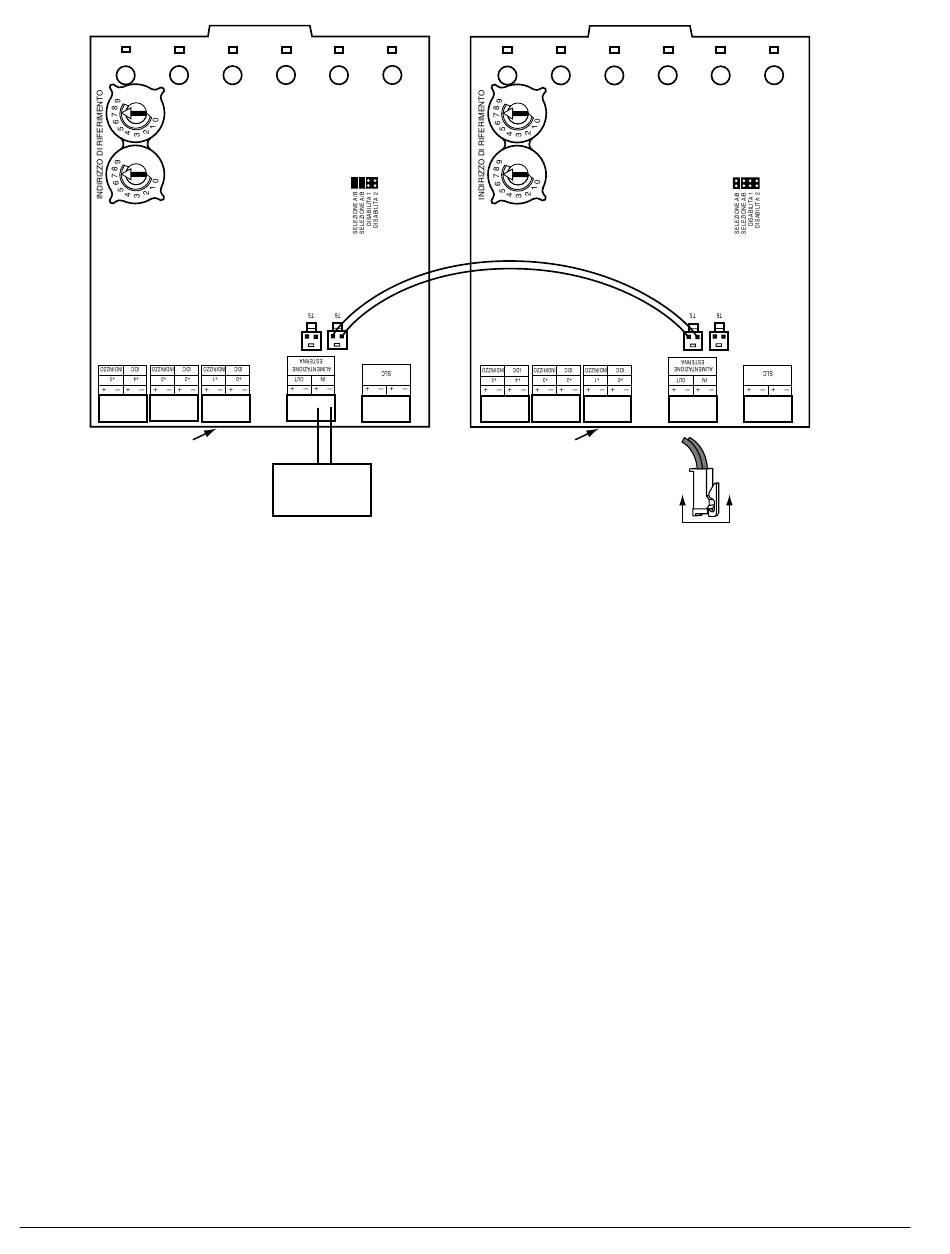

Figura 2
VISTA A-A
Figura 2: Esempio di più schede che condividono la stessa alimentazione esterna. Per informazioni sul cablaggio tipico,
ved. figure 7 e 8. Verificare che la piegatura del bordo sul jumper di alimentazione lungo si agganci alla linguetta di
fissaggio su T5 o T6 come mostrato nella vista A-A.
