Piezas incluidas:
(5) 1 x 4 Bloques (2) Separadores de
terminales
3,2cm
(2) Tornillos
(1) Puente de alimentación (jumper)
(6) Resistencia de Fin
de Línea de 3,9k ohmios
Elementos integrados:
(2) Puentes
COMPATIBILIDAD
Para asegurar un funcionamiento adecuado, conecte este
módulo sólo a un panel de control compatible. Para obtener la
lista de detectores compatibles, consulte a System Sensor.
El CZ-6 debe montarse en una cabina metálica conectada
adecuadamente a tierra para cumplir con la directiva de
compatibilidad electromagnética (CEM).
CABLEADO
NOTA: Todos los cables deben ajustarse a los códigos,
ordenanzas y regulaciones locales.
1. Instale el cable del módulo según los dibujos y diagramas
correspondientes.
2. Todo el cableado del CZ-6 se efectúa mediante bloques de
terminales. Efectúe las conexiones eléctricas pelando unos 5
mm del aislante del cable, a continuación, coloque el cable
pelado debajo del tornillo y enrosque el tornillo.
DEBEN CONECTAR A PANELES
DE CONTROL COMPATIBLES
RESISTENCIA FINAL
DE LÍNEA 3,9K
(INCLUIDA)
(+) ALIMENTACIÓN AL SIGUIENTE EQUIPO
PARA REARMAR LOS DETECTORES,
EL MÓDULO DEBE CONECTARSE A UNA
ALIMENTACION REARMABLE
+
DESDE EL PANEL O
–
DISPOSITIVO ANTERIOR
+
AL DISPOSITIVO
–
SIGUIENTE
LÍNEA DE COMUNICACIONES 32VDC MAX.
SE RECOMIENDA CABLE TRENZADO.
D500-67-00
(3) Puentes
(jumpers)
LOS MÓDULOS SÓLO SE
+
+
–
–
CLASE B IDC (TÍPICO)
(+)
(–)
ALIMENTACIÓN LIMITADA
Y SUPERVISADA

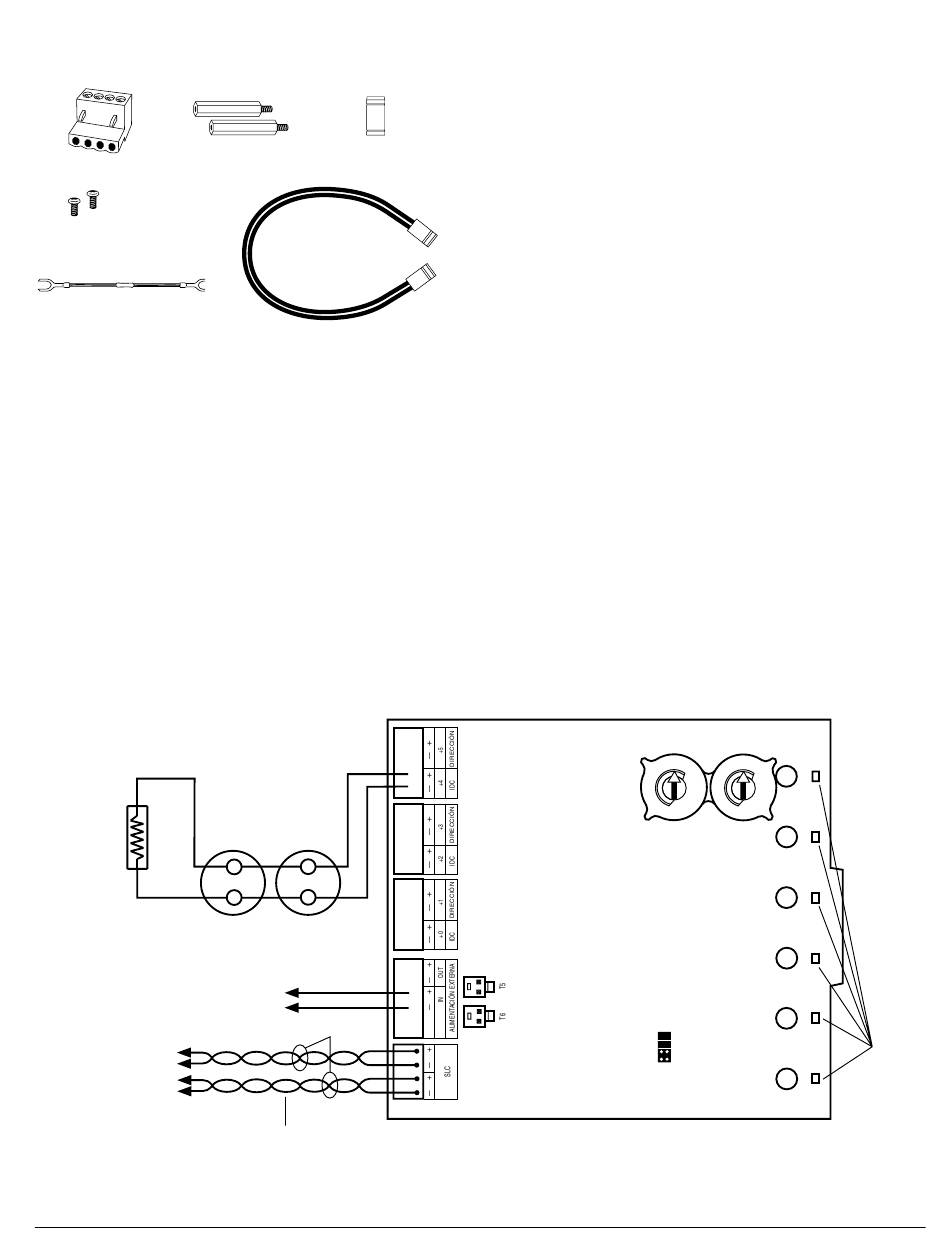

Figure 1: Detectores convencionales de dos hilos
1. Si desea utilizar una fuente de alimentación común entre varios módulos CZ-6, conecte un puente
de alimentación desde T5 o T6 a T5 o T6 del módulo CZ-6 adyacente.
3. Ajuste la dirección en los módulos según el dibujo. Utilice los
selectores rotatorios para configurar la dirección del primer
módulo (entre 01 y 94).
Al resto de los módulos se les asignarán automáticamente las
cinco direcciones siguientes.
Por ejemplo, si la dirección base se ajusta con el número 28, a
los otros cinco módulos se les adjudicarán los números 29, 30,
31, 32 y 33.
NO debe configurar la dirección más baja por encima del
número 94, ya que al resto de módulos se les adjudicaría
direcciones que no existen.
4. Se proporciona un puente para anular un máximo de dos
módulos no utilizados. Estos módulos se anulan empezando
por la dirección más alta. Si se anulan dos módulos, estarán
operativas las cuatro direcciones inferiores, mientras que que-
darán anuladas las dos más altas. Por ejemplo, si el puente
para anular la dirección se pone en el "dos" y la dirección
base se ajusta a 28, se adjudicarán a los módulos los núme-
ros 28, 29, 30 y 31, mientras que quedarán anuladas las dos
posiciones más altas.
NOTA: Guarde los puentes para un posible uso en el futuro.
SOBRE EL CABLEADO
• Cualquier fuente de alimentación externa deberá ser de ten-
sión limitada con baterías de apoyo.
SELECCIÓN A/B
SELECCIÓN A/B
INSTALE LOS DETECTORES SEGÚN LAS INDICACIONES DEL FABRICANTE.
8
DIRECCIÓN BASE
6 7 8 9
6 7 8 9
5
5
4
4
3
3
2
2
1
1
0
0
ANULAR 1
ANULAR 2
INDICADORES
DE ESTADO
I56-2256-01
