Im Lieferumfang enthalten:
(5) 1 x 4
Anschlussklemmen
(2) Metallschrauben
(6) 3,9 kOhm
Abschlusswiderstände
Auf der Platine:
(2) Steckbrücken
KOMPATIBILITÄT
Für den ordnungsgemäßen Betrieb muss das Modul an eine
geeignete und kompatible Brandmelderzentrale angeschlossen
werden. Kontaktieren Sie System Sensor für Informationen
zu kompatiblen Brandmeldern. Das CZ-6 Modul sollte für die
Erfüllung der EMV-Richtlinie in einem geeigneten, geerdeten
Metallgehäuse montiert werden
VERDRAHTUNG
HINWEIS: Die Verdrahtung muss gemäß den regionalen
Auflagen, Richtlinien und Anforderungen ausgeführt werden.
1. Installieren Sie das Modul gemäß den Projektierungszeichnun
gen und den entsprechenden Anschlussdiagrammen.
3,9 K
ABSCHLUSSWIDERSTAND
(INTEGRIERT)
SPANNUNG ZUM NÄCHSTEN
GRUPPENMODUL MUSS ZUM RÜCKSETZEN
DER MELDER EXTERN GESCHALTET SEIN
VON DER ZENTRALE ODER
VORHERIGER BAUGRUPPE
ZUR NÄCHSTEN
BAUGRUPPE
D500-67-00
(2) 32mm
(3) Steckbrücken
Abstandshalter
(1) Langes Steckkabel für die
Spannungsversorgung
MODULE NUR AN ZUGELASSENE
ZENTRALEN ANSCHLIEßEN
+
+
–
–
BETRIEBSART B IDC (TYPISCH)
(+)
(–)
STROMBEGRENZT
UND ÜBERWACHT
+
–
+
–
SIGNALKABEL 32 VDC MAX.
VERDRILLTE ADERN ERFORDERLICH

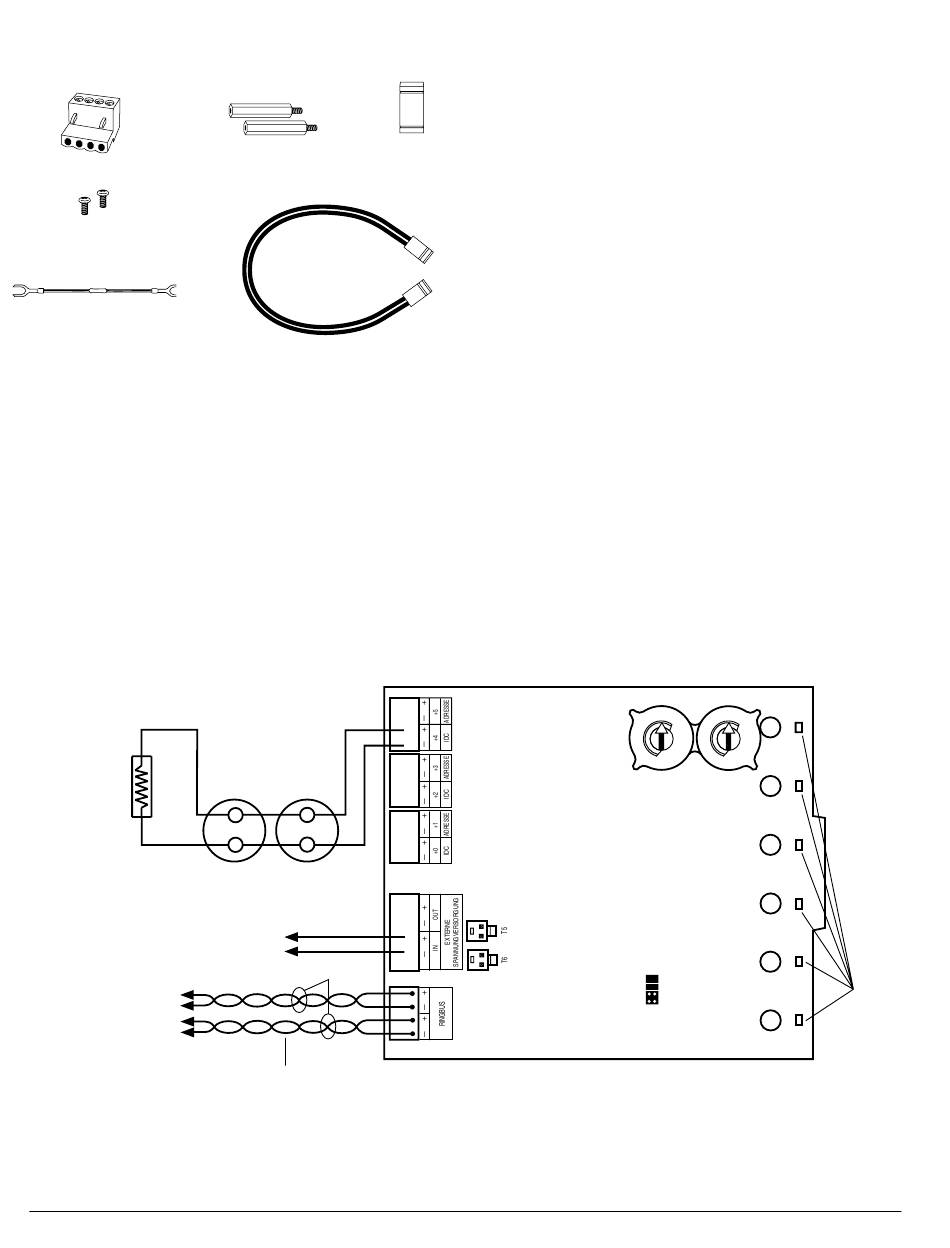

Abbildung 1. Um eine gemeinsame Spannungsversorgung für mehrere CZ-6
Module einzusetzen, schliessen Sie das Steckkabel zur Spannungsversorgung
von T5 oder T6 an T5 oder T6 des benachbarten CZ-6 Modules an.
2. Entfernen Sie die Isolierung des Kabelendes auf ca. 5mm
Länge und schieben Sie das abisolierte blanke Kabelende
unter die Klemmplatte der Schraubklemme und ziehen diese
fest an.
3. Stellen Sie die Moduladresse des ersten Modules (zwischen
01 und 94) gemäß ihren Projektierungsplänen mit den
Drehschaltern ein.
In der Betriebsart B sind alle weiteren Module automatisch den
nächsten 5 höheren Adressnummern zugeordnet. Wird zum
Beispiel die Erstadresse 28 eingestellt, so sind die nächsthöheren
Moduladressen 29, 30, 31, 32, und 33.
Stellen Sie NIEMALS eine Erstadresse über 94 ein, weil dann die
nächsten Module als nicht vorhanden interpretiert werden.
4. Die mitgelieferte Steckbrücke ermöglicht die Abschaltung
von max. drei nicht benutzten Modulen. Module werden von
der höchsten Adresse aus absteigend abgeschaltet. Wenn
zwei Module abgeschaltet werden bleiben die unteren vier
Adressen aktiv und die beiden höchsten Adressen werden
deaktiviert. Wird die Steckbrücke zur Adressabschaltung
z.B. in Position "Zwei" gesteckt und eine Erstadresse von 28
eingestellt, so werden die anderen Adressen 28,29,30 und 31
zugeordnet, während die beiden höchsten Adressen abge-
schaltet werden.
HINWEIS: Stecken Sie nicht benutzte Steckbrücken zur
Aufbewahrung auf einen einzelnen Pin auf
VERDRAHTUNGSHINWEISE:
• Alle externen Spannungsversorgungen müssen über eine
Strombegrenzung und Akku-Notstromversorgung verfügen.
4
3
2
A/B AUSWAHL
A/B AUSWAHL
ABSCHALTUNG 1
ABSCHALTUNG 2
INSTALLIEREN SIE DIE MELDER GEMÄß DEN
HERSTELLERVORGABEN DER INSTALLATIONSANLEITUNG
11
MODULADRESSE
6 7 8 9
6 7 8 9
5
5
4
3
2
1
1
0
0
ZUSTANDSANZEIGEN
I56-2256-01
