5) IR (僅限特定型號)
IR 遙控器接收線插孔。IR 遙控器接收線為選購配備。
6) EXTERNAL I/O (僅限特定型號)
插入產品包裝隨附的 9 PIN DSUB 轉接頭，以連接外部設備 (例如警報感應器、PTZ 攝影機等等)。
詳細的 I/O 埠的 PIN 解說，請參閱使用說明書的 "附錄 1"。
7) VGA (僅限特定型號)
直接連接至 LCD 螢幕以輸出影像。
8) LAN (僅限特定型號)
以網路線來連上網際網路。
9) DC 19V
連接到電源變壓器 (包裝盒內附)。
3. 連接與設定

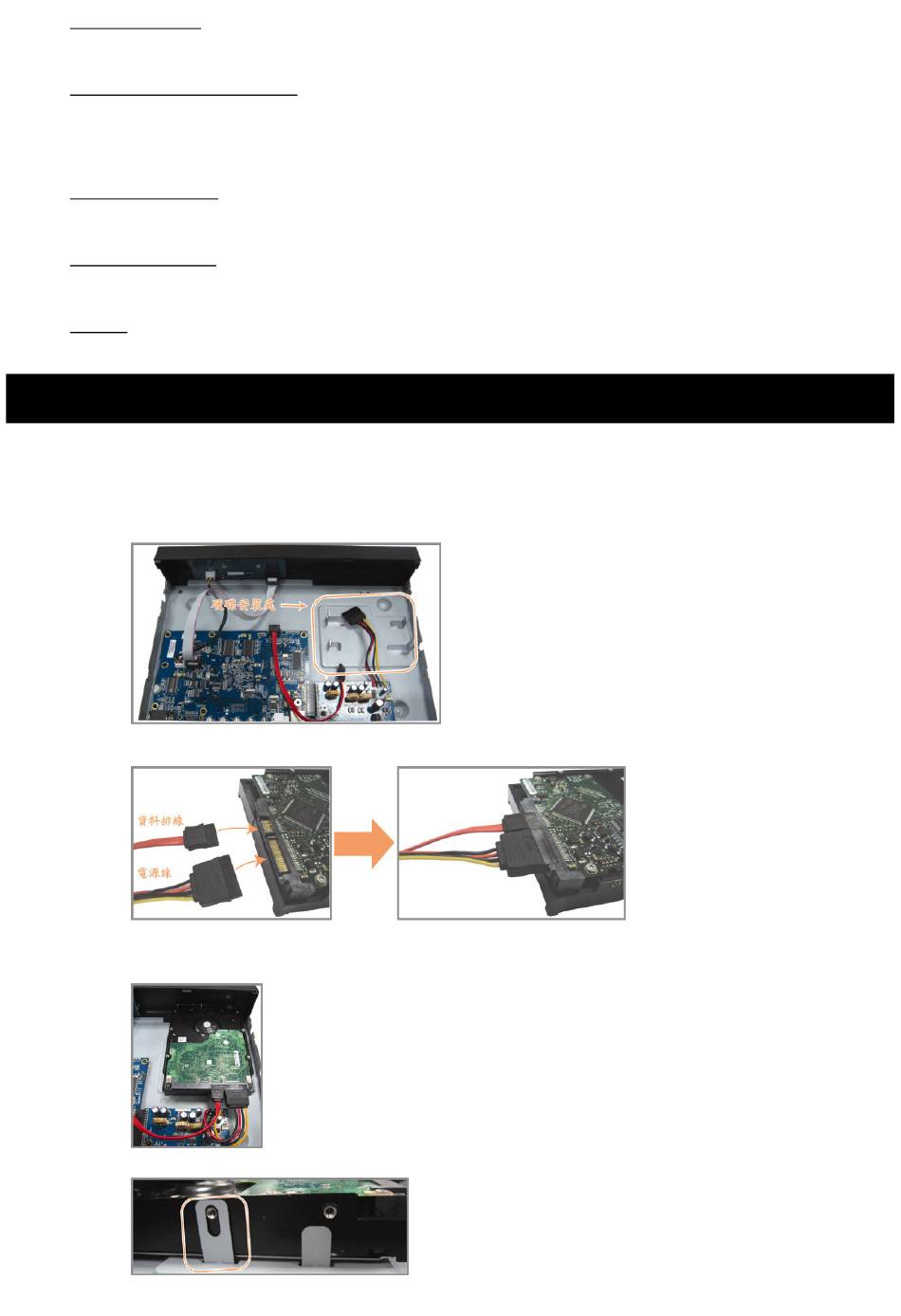

3.1. 硬碟安裝
在 DVR 開機之前，請務必先安裝好 SATA 硬碟。
步驟1： 鬆開 DVR 上蓋的螺絲，然後打開 DVR 上蓋。如下所示，找到 DVR 內的硬碟支架。
步驟2： 將相容硬碟連接到電源接頭和資料排線接頭。
步驟3： 將硬碟的 PCB 面朝上，然後再將硬碟放到支架中間，如下所示。
確認硬碟另一面有接觸到 DVR 底座，以確保散熱無虞。
步驟4： 將硬碟兩側的螺絲孔對準支架的螺絲孔 (如下所示)，然後使用隨附螺絲將硬碟鎖在支架上。
步驟5： 裝回 DVR 上蓋，然後鎖回在步驟 1 鬆開的所有螺絲。
