SPX RD8000 Bedienungsanleitung Seite 35

Empfänger Funktionen
1. Tastenfeld
2. LCD-Anzeige
3. Lautsprecher
4. Batteriefach
5. Batterieladeanschluss
6. Zubehöranschluss
7. Kopfhöreranschluss
8. Bluetooth-Modul-Antenne
9. Marker-Rahmenantenne

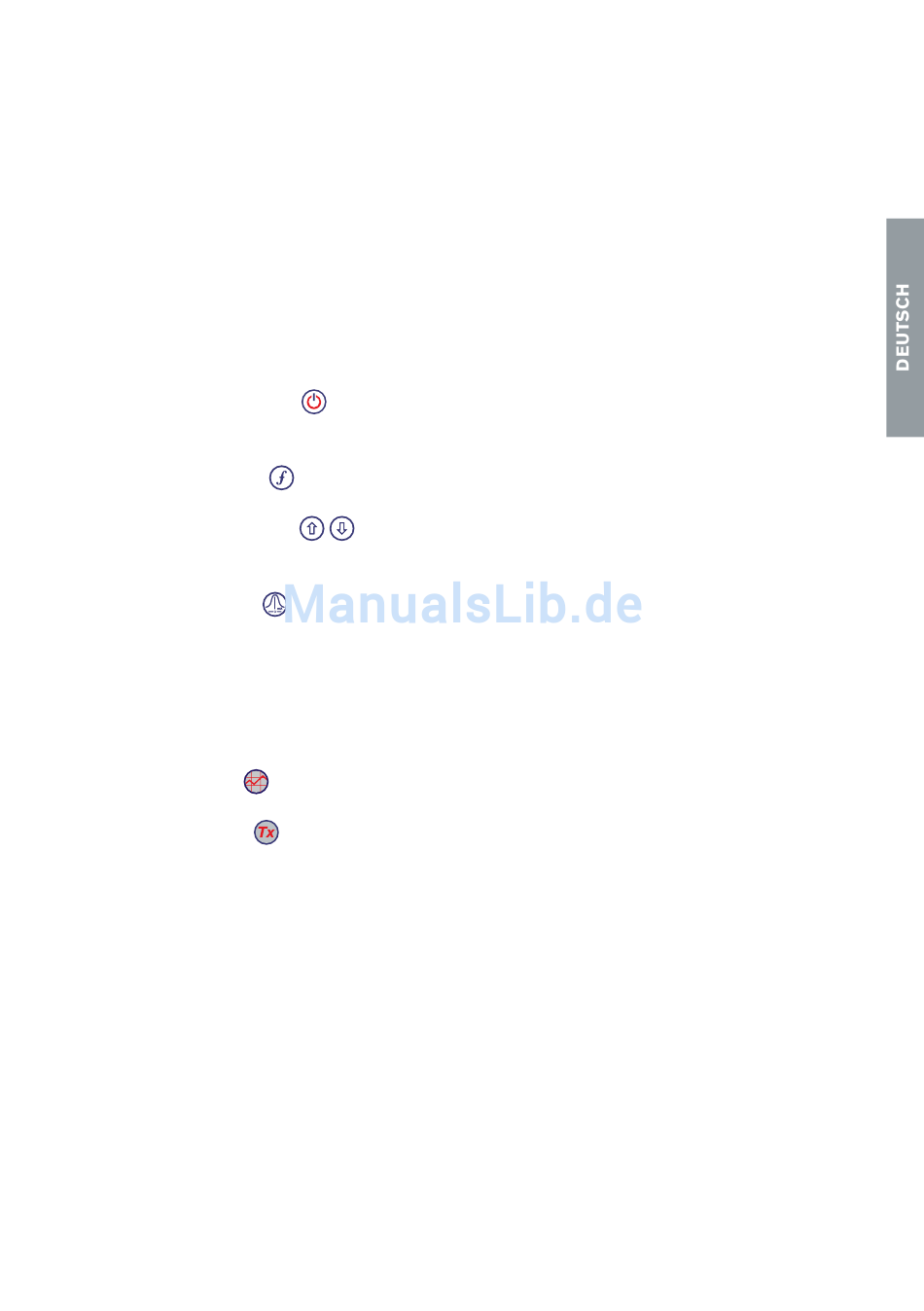

Tastatur Empfänger
10. Ein-/Ausschalttaste
die Einheit ein oder aus. Öffnet das
Empfänger-Menü.
11. Frequenz-Taste
Frequenz. Schließen des Untermenüs.
12. Auf-/Ab-Pfeiltasten
der Signalstärke. Scrollen durch die
Menüoptionen.
13. Antennentaste
Minimum- oder Einzelantenne bzw. der
kombinierte Max/Min-Ortungsbetrieb.
Öffnen eines Untermenüs. Drücken und
Halten der Taste wählt die automatische
Anzeige der Tiefe oder des Stromes im
Display.
14. Grafik-Taste : Speichert die Messungen
durch SurveyCERT.
15. Sender-Taste : Sendet den iLOC
Befehl, um die iLOC-Funktion zwischen
Sender und Empfänger zu aktivieren.
Bildschirmsymbole des
Empfängers
16. Anzeige der Signalstärke und der
Spitzenmarke
17. Signalstärke: Numerische Anzeige der
Signalstärke
18. Links-/Rechts-Proportional-Pfeile:
Anzeige der georteten Leitung mit
Entfernungsrelation zum Ortungsgerät
19. Batterieanzeige: Anzeige des
Akkuladestands
20. Empfindlichkeit und Aufzeichnungsnummer:
Kurze Anzeige der Signalverstärkung/-
: Schaltet
: Auswahl der
: Einstellen
: Auswahl Maximum-,
™
empfindlichkeit oder der
Aufzeichnungsnummer nach Speicherung
einer Ortungsaufzeichnung
21. Lautstärkeanzeige: Anzeige der Lautstärke.
22. Stromrichtungspfeile: Für die Funktionen
CD und Fehlersuche
23. Radio-Modus: Anzeige bei aktivem Radio-
Modus
24. Strom-Modus: Anzeige bei aktivem Strom-
Modus.
25. Zubehör-Anzeige: Gibt an, wenn Zubehör
angeschlossen ist oder Messungen aktiv
sind.
26. CD-Betriebsanzeige: Erscheint, wenn der
CD-Betrieb gewählt wurde.
27. Anzeige der Rahmenantenne: Erscheint bei
angeschlossener Rahmenantenne.
28. Anzeige der Betriebsart / Menüanzeige
29. Bluetooth -Anzeige: Versuchte
®
Verbindungsaufnahme wird durch Blinken
des Symbols angezeigt. Ein nicht blinkendes
Symbol zeigt eine aktive Verbindung an.
30. Antennen-Betriebsanzeige: Zeigt die Wahl
der Antenne an: Maximum-, Minimum- oder
Einzelantenne bzw. kombinierter Max/Min-
Ortungsmodus.
31. Sonden-Symbol: Zeigt an, dass
Sondenortung gewählt wurde.
32. Leitungsortungssymbol: Zeigt an, dass
Leitungsortung gewählt wurde.
33. Kompass/Marker: Zeigt die Richtung
des georteten Kabels in Relation zum
Ortungsgerät an. Wird auch als graphische
Indikation für aktiven Marker verwendet.
34. Sender-Status: Zeigt den
Verbindungsstatus zum Sender an (bei
iLOC-fähigen Modellen).
35. Sender-Standby: Zeigt an, dass sich der
Sender im Bereitschaftsbetrieb befindet
(bei iLOC-fähigen Modellen).
36. Strom-/Tiefen–Anzeige.
37. GPS-Statussymbol: Ein Balken zeigt an,
dass GPS aktiv ist. 3 Balken gibt an, dass
GPS gesperrt ist. Nur bei GPS-Modellen.
GPS-Signalqualität Symbol: Zeigt die
Qualität des empfangenen Signals – nur bei
GPS-Modelle.
