Cramer AP 90 Montageanleitung Seite 90

A 2: Montage an dem Geräteträger
1. Jeweils die unter 1. angezeigte
Verschraubung aus den Bohrungen links
und rechts vom AP 90 entfernen.
2. Den AP 90 über die Aufnahme vom
TOURNO heben und auf der Aufnahme
auflegen.
Wichtig!
Die Mutter (1) und der Aufnahmepunkt (3)
müssen auf beiden Seiten wie abgebildet
auf der Gabel aufliegen.
3. Die unter Punkt 1. entfernten
Sechskantschrauben auf beiden Seiten
durch die Bohrungen schieben und mit
Unterlegscheiben und Sechskantmutter
befestigen.
4. Den Keilriemenspanner an dem Griff zu
sich heranziehen.
5. Den Keilriemen mit der Keil-Seite in die V-
Rolle legen.
6. Die Rücken-Seite des Keilriemens um die
Umlenkrolle legen.
7. Den Keilriemenspanner wieder los lassen.
8. Die Abdeckung wie auf dem Bild auflegen
und mit den Kreuzgriffschrauben
befestigen.
Der AP 90 ist nun fertig montiert.
Bitte starten Sie einen Testlauf um
eventuelle Fehler zu erkennen und
rechtzeitig beheben zu können.
Hochgrasmulcher AP 90
Originalmontageanleitung Deutsch

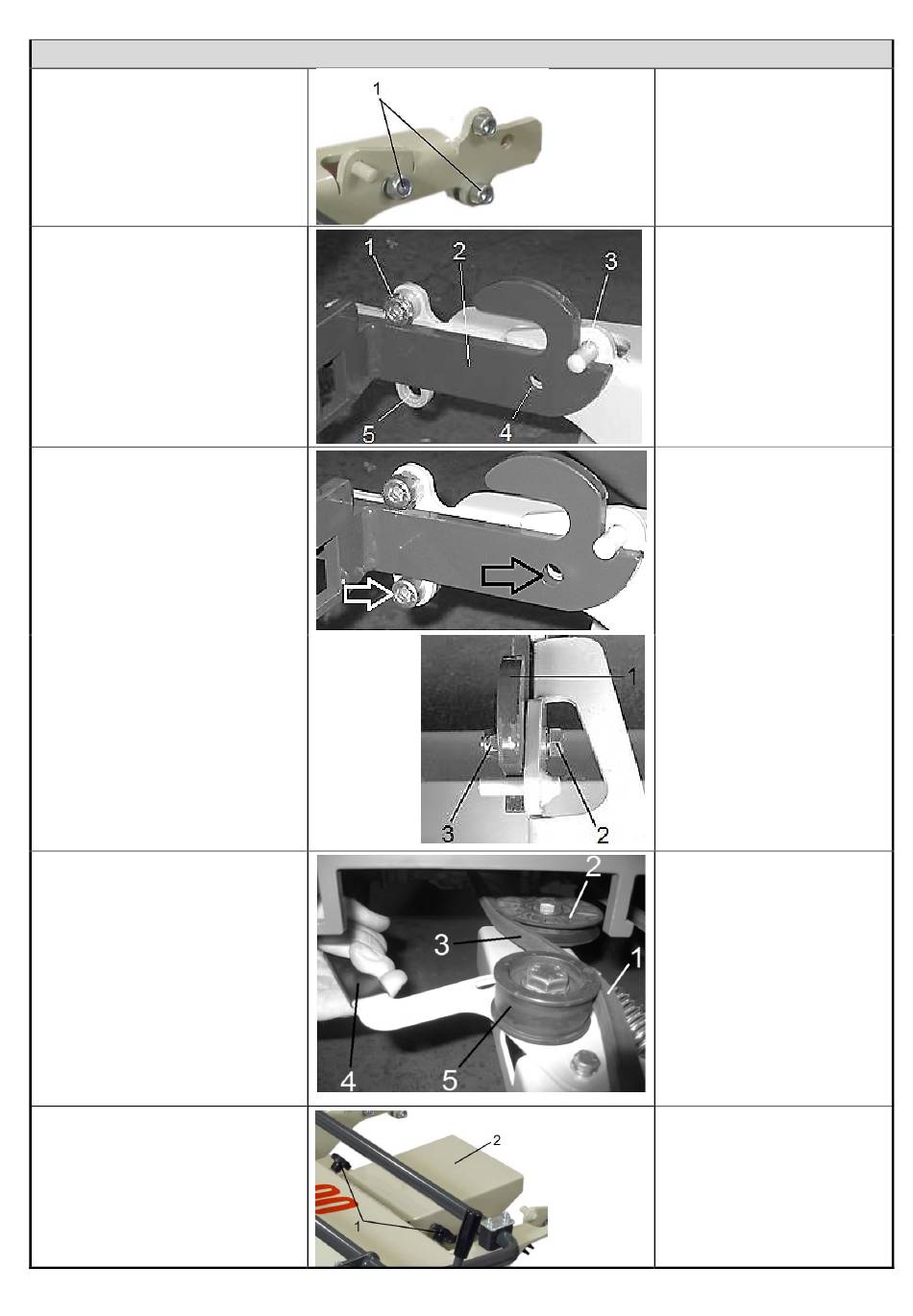

1. Sechskantschrauben mit
Unterlegscheibe und
Sechskantmutter
1. Mutter
2. Aufnahme vom TOURNO
Geräteträger
3. Aufnahmepunkt
4. Bohrung für Anschlusspunkt
AP 90
5. Bohrung für die
Sechskantschraube
Bohrungen für die Verschraubungen
(Pfeile)
Bild von Verschraubung (schwarzer
Pfeil)
1. Aufnahme vom TOURNO
2. Sechskantschraube mit
Unterlegscheibe
3. Sechskantmutter mit
Unterlegscheibe
1. Keil-Seite des Keilriemens
2. V-Rolle
3. Rücken-Seite des Keilriemens
4. Griff des Keilriemenspanners
5. Umlenkrolle
1. Kreuzgriffschrauben
2. Abdeckung
-12
