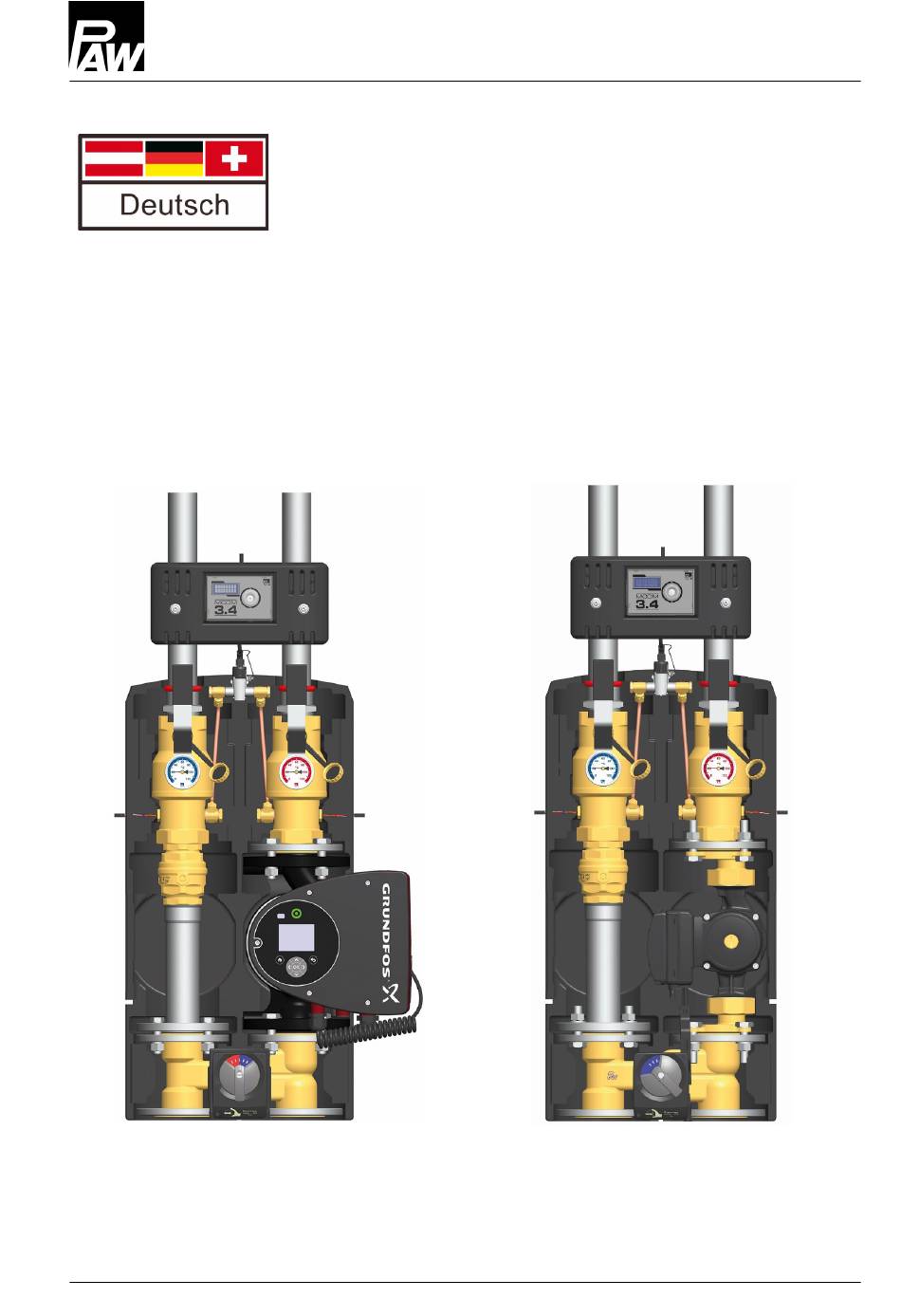

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung HeatBloC MC42 / MC43 DN 40 MC42 DN 50 2018/11 9945x1051x-mub-de – V03...
- Seite 2 1 Allgemeines Art. Nr. 9945x1051x-mub-de – Version V03 – Stand 2018/11 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 9945x1051x-mub-de – V03 2018/11...
-
Seite 3: Inhaltsverzeichnis
1 Allgemeines Inhaltsverzeichnis Allgemeines ........................4 Geltungsbereich der Anleitung ..................4 Bestimmungsgemäße Verwendung ................4 Sicherheitshinweise ......................5 Produktbeschreibung ....................... 6 Ausstattung ........................6 Funktion ........................7 3-Wege-Mischer [Fachmann] ..................8 Pumpe [Fachmann] ...................... 8 3.4.1 Inbetriebnahme (nur Grundfos Magna 3)............... 9 3.4.2 Konfiguration (nur Grundfos Magna 3) .............. -
Seite 4: Allgemeines
Der HeatBloC darf nicht in Trinkwasseranwendungen eingesetzt werden. Die bestimmungswidrige Verwendung des HeatBloCs führt zum Ausschluss jeglicher Haftungsansprüche. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem HeatBloC. Das Produkt entspricht den relevanten Richtlinien und ist daher mit dem CE-Kennzeichen versehen. Die Konformitätserklärung kann beim Hersteller angefordert werden. -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •... -
Seite 6: Produktbeschreibung
Verteiler gewährleistet und es wird jederzeit ein möglichst stromsparender Betrieb der Pumpe garantiert. Beim MC43 wird am Regler ein Sollwert für die Vorlauftemperatur eingestellt. Der Regler steuert auf dieser Grundlage den Stellmotor. Der PAW-HeatBloC kann auf einem PAW-Modulverteiler oder einer PAW-Konsole montiert werden. Ausstattung Vorlauf zum Verbraucherkreis... -
Seite 7: Funktion
3 Produktbeschreibung Funktion MC42 / MC43 – HeatBloC mit 3-Wege-Mischer Über den integrierten Mischer wird die Vorlauf- temperatur des Heizungskreises geregelt. Heißes Erzeugerwasser und abgekühltes Rücklaufwasser werden gemischt, um die gewünschte Vorlauftemperatur des Heizungskreises zu erzeugen. Die Einstellung des Mischers erfolgt beim MC42 durch einen externen Regler in Verbindung mit dem elektrischen Stellantrieb. -
Seite 8: 3-Wege-Mischer [Fachmann]
3 Produktbeschreibung 3-Wege-Mischer [Fachmann] Der motorbetriebene Drei-Wege-Mischer (C) regelt mittels Vorlauffühler und Regler die Vorlauftemperatur des Verbraucherkreises auf den geforderten Wert. Stellung 10: Durchgangsstellung, keine Beimischung Vorlauftemperatur Verbraucher = Vorlauftemperatur Wärmeerzeuger Stellung 0: 100% Beimischung Vorlauftemperatur Verbraucher = Rücklauftemperatur Verbraucher Pumpe [Fachmann] Die Pumpe ist vollständig absperrbar. -
Seite 9: Inbetriebnahme (Nur Grundfos Magna 3)
3 Produktbeschreibung 3.4.1 Inbetriebnahme (nur Grundfos Magna 3) 1. Schließen Sie die Signalleitung an der Pumpe und an den Regler MCom an. Die Kabelverschraubung liegt bei. 2. Schließen Sie die Pumpe an die Spannungsversorgung an. Die Kabelverschraubung liegt im Pumpengehäuse. Beachten Sie dazu die separate Anleitung der Pumpe! 3. -
Seite 10: Schwerkraftbremse
3 Produktbeschreibung IV) Sollwertverschiebung einstellen Einstellungen 1. Sie sind im Menü Sollwertverschiebung 2. Wählen Sie und bestätigen Sie mit OK. Externe Sollwertfunktion 3. Wählen Sie und bestätigen Sie mit OK. Linear zu MIN 4. Wählen Sie und bestätigen Sie mit OK. 5. -
Seite 11: Stellmotor
3 Produktbeschreibung Stellmotor Für Mischer mit Vorlauf links muss die Skala um 180° gedreht werden. Abb. 1 Abb. 2 blau blau für Mischer mit Vorlauf rechts für Mischer mit Vorlauf links Montage des Stellmotors Abb. 3 für Mischer mit Vorlauf rechts: 1. -
Seite 12: Wechsel Des Vorlaufs [Fachmann]
4 Wechsel des Vorlaufs [Fachmann] 4 Wechsel des Vorlaufs [Fachmann] 1. Demontieren Sie die Temperatur- sensoren und die Thermometer an den Kugelhähnen (A-2 und F-2). 2. Lösen Sie den Rücklaufstrang vom Mischer. 3. Bauen Sie den Mischer um, wie in 4.1 Umbau des Mischers beschrieben. -
Seite 13: Umbau Des Mischers
4 Wechsel des Vorlaufs [Fachmann] 13. Beachten Sie zum Wechsel des Vorlaufs die Angaben in der Anleitung zur Kesselregelung. 14. Montieren Sie den HeatBloC wie in 5.1 Montage des HeatBloCs beschrieben. Umbau des Mischers 1. Lösen Sie die Schraube (1). 2. -
Seite 14: Montage Und Installation [Fachmann]
Mischer mit Vorlauf rechts Mischer mit Vorlauf links 14. Drehen Sie die Abdeckplatte (4) so, dass die Bezeichnung PAW unten steht und die Skala entsprechend der obenstehenden Abbildung verläuft. 15. Schrauben Sie die Abdeckplatte (4) mit den Schrauben (3) an. -
Seite 15: Montage Des Heatblocs
5 Montage und Installation [Fachmann] Montage des HeatBloCs HINWEIS Überprüfen Sie den sicheren Sitz der Erdungsleitung am Differenzdrucksensor! Führen Sie die folgenden Montageanweisungen parallel an jedem Heizkreis im System durch. 1. Montieren Sie den Modulverteiler bzw. die Konsole. Beachten Sie dazu die separate Anleitung. - Seite 16 5 Montage und Installation [Fachmann] 8. Montieren Sie den beiliegenden Differenzdrucksensor (G) mit den Kupferrohren und Verschraubungen (K-1 und K-2) zwischen Vorlauf- und Rücklaufkugelhahn (A-2 und F-2). Beachten Sie die Beschriftung auf dem Sensorgehäuse: P1 = Vorlauf; P2 = Rücklauf. Der Bogen des Kupferrohrs zeigt nach hinten.
-
Seite 17: Elektrischer Anschluss Und Konfiguration Der Pumpe (Nur Grundfos Magna 3)
5 Montage und Installation [Fachmann] 14. Lösen Sie die Schrauben der Reglerisolierung. 15. Nehmen Sie die vordere Reglerisolierschale ab. 16. Befestigen Sie den Regler auf der Klemmleiste (siehe Abbildung). Elektrischer Anschluss und Konfiguration der Pumpe (nur Grundfos Magna 3) 1. Schließen Sie die Signalleitung an der Pumpe und an den Regler MCom an. - Seite 18 5 Montage und Installation [Fachmann] I) Regelungsart einstellen Einstellungen 1. Sie sind im Menü Regelungsart 2. Wählen Sie und bestätigen Sie mit OK. Konst. Kennl. 3. Wählen Sie und bestätigen Sie mit OK. 4. Drücken Sie die Home-Taste, um ins Hauptmenü zurückzukehren. II) Sollwert einstellen Einstellungen 1.
-
Seite 19: Verkabelung
5 Montage und Installation [Fachmann] Verkabelung 1. Schließen Sie die Temperatursensoren, den Stellmotor (nur MC43) und den Differenzdrucksensor am Regler an optionales (siehe unten). Kommunikationsset 2. Montieren Sie am letzten (rechten) Regler das Steckernetzteil an der Buchse X6.2 (siehe unten). 3. - Seite 20 5 Montage und Installation [Fachmann] 6. Wenn Sie das optionale Kommunikationsset nicht montieren, fahren Sie bei Punkt 10 fort. 7. Wenn Sie zusätzlich das optionale Kommunikationsset montieren, führen Sie die Busleitung des Kommunikationssets zum ersten (linken) Regler. Entfernen Sie dazu den Stecker der Busleitung aus dem Mini-PC des Kommunikationssets.
-
Seite 21: Optionales Zubehör: Kommunikationsset (Nicht Im Lieferumfang Enthalten)
Wand montiert werden. Es wird über eine Busleitung mit den Reglern verbunden. Der interne Mini-PC verfügt über ein Netzteil zur Spannungsversorgung und baut ein eigenes, lokales WLAN auf. Mit einem Smartphone und der dazugehörigen PAW-App können Sie sich über dieses WLAN mit Ihrer Anlage verbinden und Parameter einstellen oder aktuelle Werte auslesen. -
Seite 22: Lieferumfang [Fachmann]
6 Lieferumfang [Fachmann] 6 Lieferumfang [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf dem Rücklaufrohr des Heizkreises. Isolierung und Regler DN 40 B1715701 bei Magna 3 B1715702 bei UPMXL 9945x1051x-mub-de – V03 2018/11... -
Seite 23: Hydraulik Dn 40 Mit Grundfos Magna 3
6 Lieferumfang [Fachmann] Hydraulik DN 40 mit Grundfos Magna 3 Pumpe Artikelnummer Grundfos Magna3 40-120 F E121763 < 0,18 2018/11 9945x1051x-mub-de – V03... -
Seite 24: Hydraulik Dn 40 Mit Grundfos Upmxl
6 Lieferumfang [Fachmann] Hydraulik DN 40 mit Grundfos UPMXL Pumpe Artikelnummer Grundfos UMPXL GEO 32-125 E12143812F < 0,23 9945x1051x-mub-de – V03 2018/11... -
Seite 25: Isolierung Und Regler Dn 50
6 Lieferumfang [Fachmann] Isolierung und Regler DN 50 2018/11 9945x1051x-mub-de – V03... -
Seite 26: Hydraulik Dn 50
6 Lieferumfang [Fachmann] Hydraulik DN 50 Pumpe Artikelnummer Grundfos Magna3 50-120 F E121783 < 0,18 9945x1051x-mub-de – V03 2018/11... -
Seite 27: Technische Daten
7 Technische Daten 7 Technische Daten MC42 / MC43 DN 40 (1½") DN 50 (2") Abmessungen Achsabstand 160 mm 180 mm Breite Isolierung 320 mm 360 mm Höhe Isolierung 626 mm 685 mm Einbaulänge 569 mm 624 mm Anschlüsse Anschluss Erzeuger Flansch DN 40 / PN 6 Flansch DN 50 / PN 6 Anschluss Verbraucher... -
Seite 28: Maßzeichnung Dn 40 Mit Grundfos Magna 3
7 Technische Daten Maßzeichnung DN 40 mit Grundfos Magna 3 Maßzeichnung DN 40 mit Grundfos UPMXL 9945x1051x-mub-de – V03 2018/11... -
Seite 29: Maßzeichnung Dn 50
7 Technische Daten Maßzeichnung DN 50 Druckverlust- und Pumpenkennlinien DN 40 Volumenstrom [l/h] 2018/11 9945x1051x-mub-de – V03... -
Seite 30: Druckverlust- Und Pumpenkennlinien Dn 50
7 Technische Daten Druckverlust- und Pumpenkennlinien DN 50 Volumenstrom [m 9945x1051x-mub-de – V03 2018/11... - Seite 31 7 Technische Daten 2018/11 9945x1051x-mub-de – V03...
- Seite 32 7 Technische Daten PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 - 0 D-31789 Hameln Telefax: +49 (0) 5151 9856 - 98 9945x1051x-mub-de – V03 2018/11...
