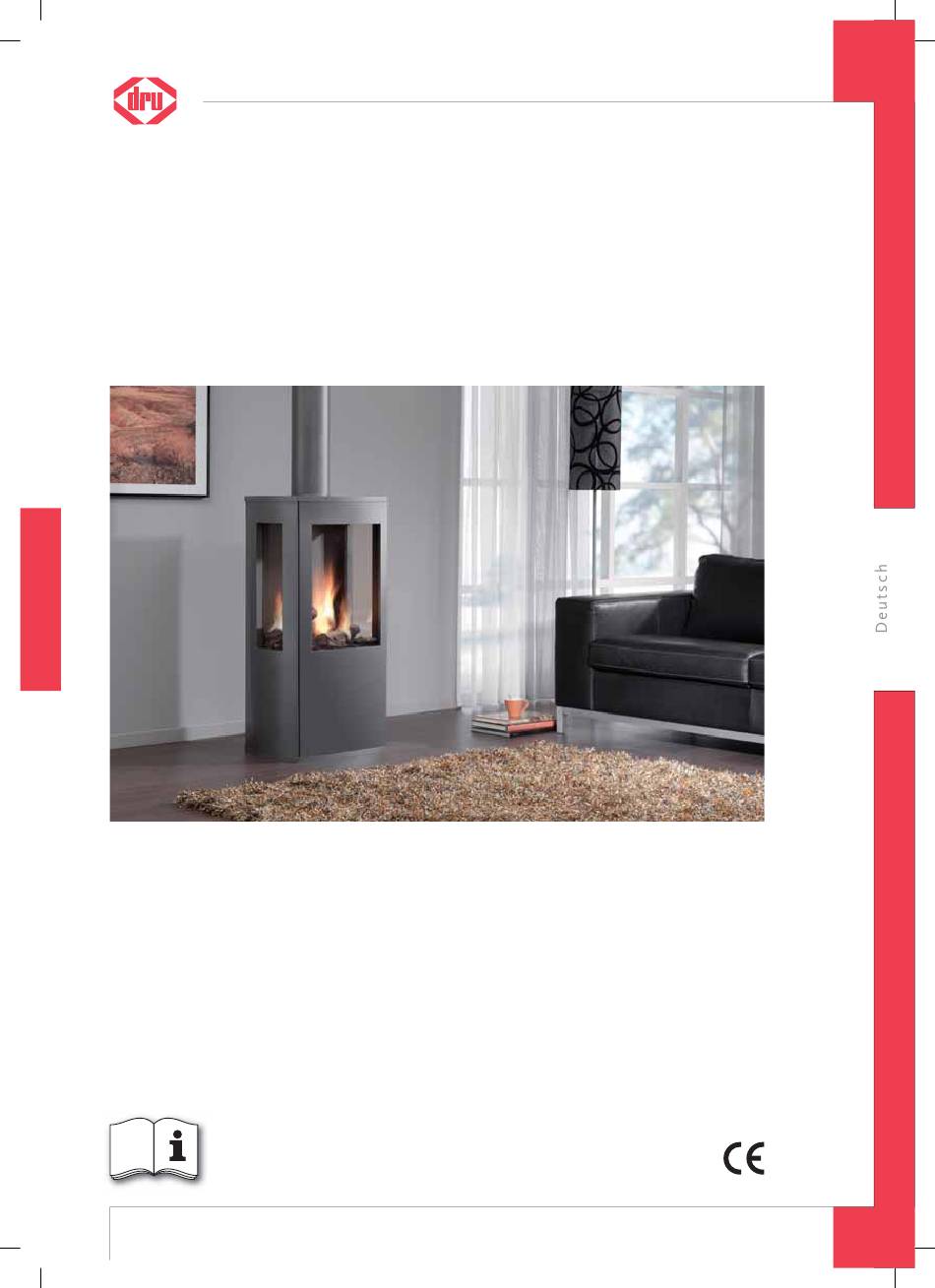

- Seite 1 Trio G20/G25 Installationsvorschrift (DE / AT / BE / CH) Bewahren Sie dieses Dokument sorgfältig auf...
-
Seite 2: Inhaltsverzeichnis
Anhang 3 Teile Vorwort Als Hersteller von Gasheizgeräten spezialisiert sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten Qualitäts-, Leistungs- und Sicherheitsanforderungen, die es gibt. Somit ist gewährleistet, dass Sie auf Jahre hinaus mit Ihrem Gerät zufrieden sein werden. -
Seite 3: Einleitung
Das Gerät wird mit einer drahtlosen batteriebetriebenen Fernbedienung geliefert. CE-Erklärung Hiermit erklären wir, dass das von der DRU angebotene Gasheizgerät aufgrund seines Entwurfs und seiner Bauw- eise die grundlegenden Forderungen der Gasgeräte-Richtlinie erfüllt. Diese Erklärung verliert ihre Gültigkeit, wenn ohne vorherige schriftliche Genehmigung der DRU irgendwelche Än- derungen am Gerät vorgenommen werden. -
Seite 4: Anweisungen
Entfernen Sie die beiden Holzschrauben aus der Bodenplatte, mit der das Gerät am Lattenrost befestigt ist. ➠ Wenn sich nach dem Auspacken herausstellt, dass nicht alle Teile vorhanden sind, wenden Sie sich bitte an den DRU Service; ➠ Die Verpackung ist auf dem regulären Weg zu entsorgen. -
Seite 5: Verbrennungsgasableitungs- / Verbrennungsluftzuleitungssystem
(siehe Absatz 6.5.3) verlegt werden. Eventuell kann aber auch ein bestehender Ableitungskanal verwendet werden (siehe Absatz 6.5.4). Achtung - Ausschließlich das von DRU gelieferte konzentrische System (Ø100 / Ø150 mm) verwenden. Dieses System wurde zusammen mit dem Gerät geprüft. DRU kann die reibungslose und unbedenkliche Funktion anderer Systeme nicht garantieren und auch keine Haftung dafür akzeptieren. -
Seite 6: Anwendung Mit Dachdurchführung
T R I O I N S TA L L AT I O N S V O R S C H R I F T ➠ Nehmen Sie die obere Platte vom Gerät ab; diese liegt lose auf; ➠ Entfernen Sie die Deckplatte, indem Sie die beiden Selbstbohrschrauben (siehe Foto 1 ) lösen;... - Seite 7 T R I O I N S TA L L AT I O N S V O R S C H R I F T Beispiele G25 Um dies zu verdeutlichen, folgen nachstehend zwei Beispiele für Gas 25, wobei die Zulässigkeit des fraglichen kon- zentrischen Systems sowie die Bedingungen für die Justierung des Geräts geklärt werden sollen.
-
Seite 8: Einbau Des Konzentrischen Systems Mit Dachdurchführung
T R I O I N S TA L L AT I O N S V O R S C H R I F T Beispiele G20 Um dies zu verdeutlichen, folgen nachstehend zwei Beispiele für Gas 20, wobei die Zulässigkeit des fraglichen kon- zentrischen Systems sowie die Bedingungen für die Justierung des Geräts geklärt werden sollen. -
Seite 9: Anschluss An Ein Bestehendes Schornsteinrohr
Verbrennungsluftzuleitung. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: - Nur zulässig, wenn dazu der spezielle DRU-Anschlussbausatz für Schornsteine verwendet wird. Die Installationsvorschrift wird mitgeliefert. - Die Abmessungen müssen mindestens 150 x 150 mm betragen;... -
Seite 10: Justierung Des Geräts
T R I O I N S TA L L AT I O N S V O R S C H R I F T 6.7 Justierung des Geräts Das Gerät muss so eingestellt werden, dass es in Kombination mit dem Ableitungssystem gut funktioniert. Zu diesem Zweck wird eventuell ein Drosselschieber beziehungsweise eine Lufteinlassleitung eingesetzt;... - Seite 11 T R I O I N S TA L L AT I O N S V O R S C H R I F T Foto 6 Foto 6a Foto 7 Foto 8...
-
Seite 12: Einbau Des Holz-Sets
T R I O I N S TA L L AT I O N S V O R S C H R I F T Foto 9 Foto 10 Foto 11 Foto 12 6.8 Einbau des Holz-sets Das Gerät wird mit einem Holz-set geliefert. Achtung Halten Sie die nachstehenden Anweisungen strikt ein, um Gefahrensituationen zu vermeidne: - Verwenden Sie ausschließlich den mitgelieferten Holz-set;... -
Seite 13: Scheiben
T R I O I N S TA L L AT I O N S V O R S C H R I F T ➠ Den Behälter um den Brenner herum mit Chips füllen und dabei die Chips gleichmäßig verteilen; ➠... -
Seite 14: Bedienung
T R I O I N S TA L L AT I O N S V O R S C H R I F T !Achtung Die Selbstbohrschrauben nicht zu stark festziehen, damit sie nicht abbrechen beziehungsweise durchdrehen: fest=fest. Bedienung Einzelheiten zur Bedienung des Geräts sind der Bedienungsanleitung, Kapitel 4 zum Thema „Bedienung“... -
Seite 15: Zündung Der Zündfl Amme Und Des Hauptbrenners
T R I O I N S TA L L AT I O N S V O R S C H R I F T 8.3 Zündung der Zündfl amme und des Hauptbrenners Einzelheiten zur Zündung der Zündfl amme und des Hauptbrenners sind der Bedienungsanleitung, Kapitel 4 zum Thema “Bedienung”... -
Seite 16: Übergabe
T R I O I N S TA L L AT I O N S V O R S C H R I F T ➠ Das Verbrennungsgasableitungs- / Verbrennungsluftzuleitungssystem inspizieren; ➠ Gemäß der Beschreibung im Kapitel 8 eine Kontrolle vornehmen. Übergabe Sie müssen den Benutzer über das Gerät informieren. -
Seite 17: Anlage 1 Mitgelieferte Teile
T R I O I N S TA L L AT I O N S V O R S C H R I F T Anlage 1 Mitgelieferte Teile Der nachstehenden Tabelle sind die Teile zu entnehmen, die mit dem Gerät mitgeliefert werden. Tabelle 5: Mitgelieferte Teile Komponent Anzahl... - Seite 18 T R I O Notizen ........................................... . .
- Seite 19 T R I O Notizen ........................................... . .
- Seite 20 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
